Gdy jedno światło ma być sterowane z dwóch albo trzech miejsc, zwykły włącznik szybko przestaje wystarczać. Wyjaśniam, czym różni się łącznik schodowy od krzyżowego, jak działają w jednym układzie i który wybrać na klatkę schodową, korytarz, taras lub przejście między budynkami. Dodaję też praktyczne wskazówki dotyczące planowania, oznaczeń przewodów i bezpiecznego montażu instalacji 230 V.
Najważniejsza różnica sprowadza się do liczby punktów sterowania
- Łącznik schodowy pozwala sterować jednym światłem z dwóch miejsc.
- Łącznik krzyżowy stosuje się pomiędzy dwoma schodowymi, gdy potrzebne są co najmniej trzy punkty sterowania.
- Do instalacji z trzema miejscami potrzebujesz dwóch łączników schodowych i jednego krzyżowego.
- Przy czterech punktach montuje się dwa łączniki krzyżowe, a przy pięciu trzy.
- Łącznik krzyżowy nie działa samodzielnie jako zamiennik schodowego na końcu obwodu.
- Prace przy napięciu 230 V najlepiej powierzyć elektrykowi, szczególnie przy nieznanym układzie przewodów.
Łącznik schodowy i krzyżowy robią różne rzeczy
Łącznik schodowy ma dwa tory przełączane naprzemiennie. W praktyce montuje się dwa takie mechanizmy na końcach obwodu, na przykład na dole i na górze schodów. Naciśnięcie dowolnego z nich zmienia stan oświetlenia, niezależnie od położenia drugiego.
Łącznik krzyżowy pełni inną funkcję. Przełącza dwie pary przewodów biegnących pomiędzy łącznikami schodowymi, dlatego trafia pomiędzy dwa łączniki końcowe. Sam nie tworzy kompletnego układu sterowania z dwóch miejsc.
| Cecha | Łącznik schodowy | Łącznik krzyżowy |
|---|---|---|
| Liczba punktów sterowania | Dwa | Co najmniej trzy, razem z dwoma schodowymi |
| Miejsce w układzie | Początek i koniec obwodu | Pomiędzy łącznikami schodowymi |
| Typowa liczba zacisków | Trzy | Cztery |
| Praca samodzielna | Nie, zwykle potrzebna jest para | Nie, wymaga dwóch łączników schodowych |
Potocznie oba urządzenia nazywa się włącznikami, ale fachowo częściej mówi się o łącznikach instalacyjnych. To drobna różnica językowa, która pomaga przy zakupie, bo wyszukując konkretny model w sklepie elektrycznym, łatwiej trafić na właściwy produkt.
Jak działa układ z trzech lub większej liczby miejsc

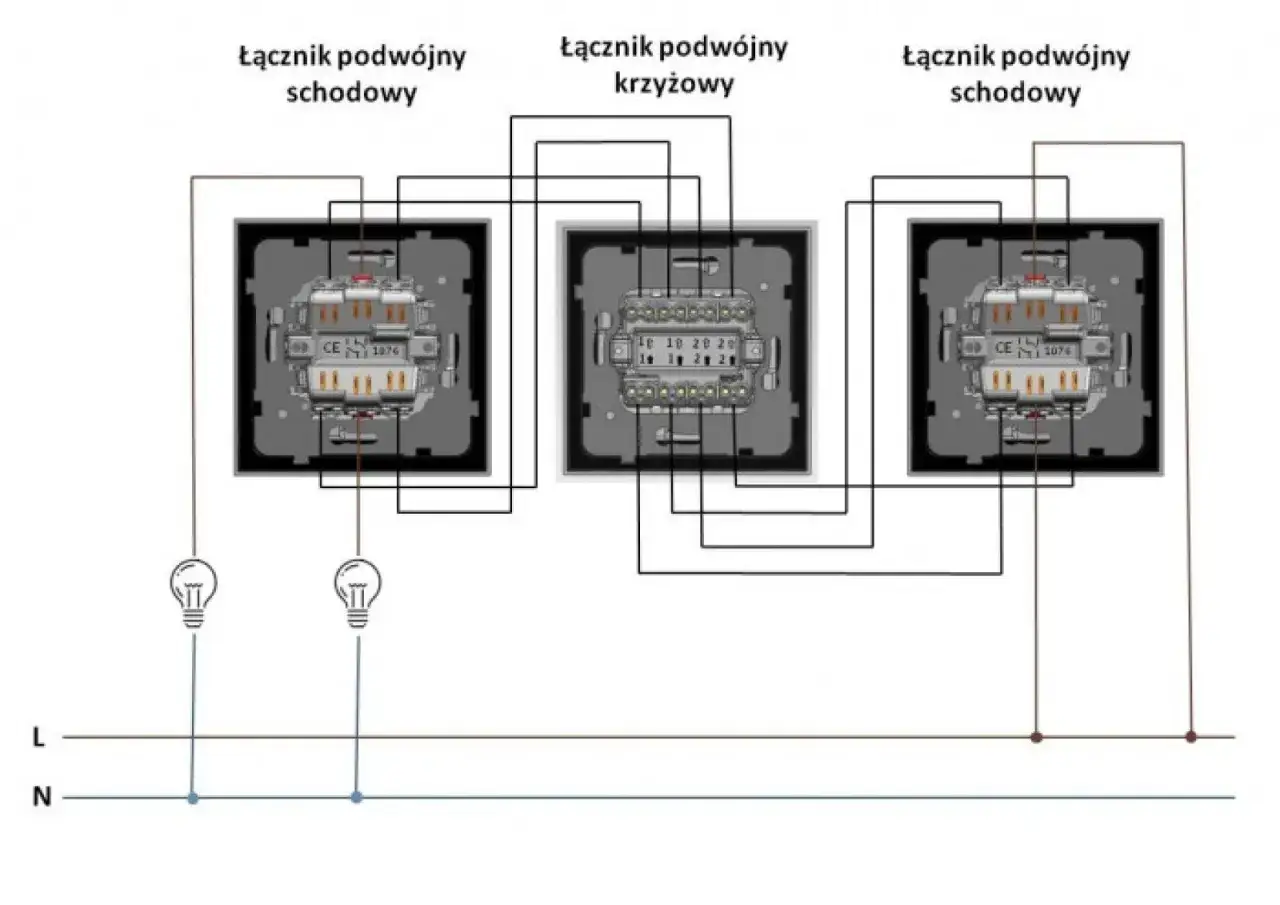

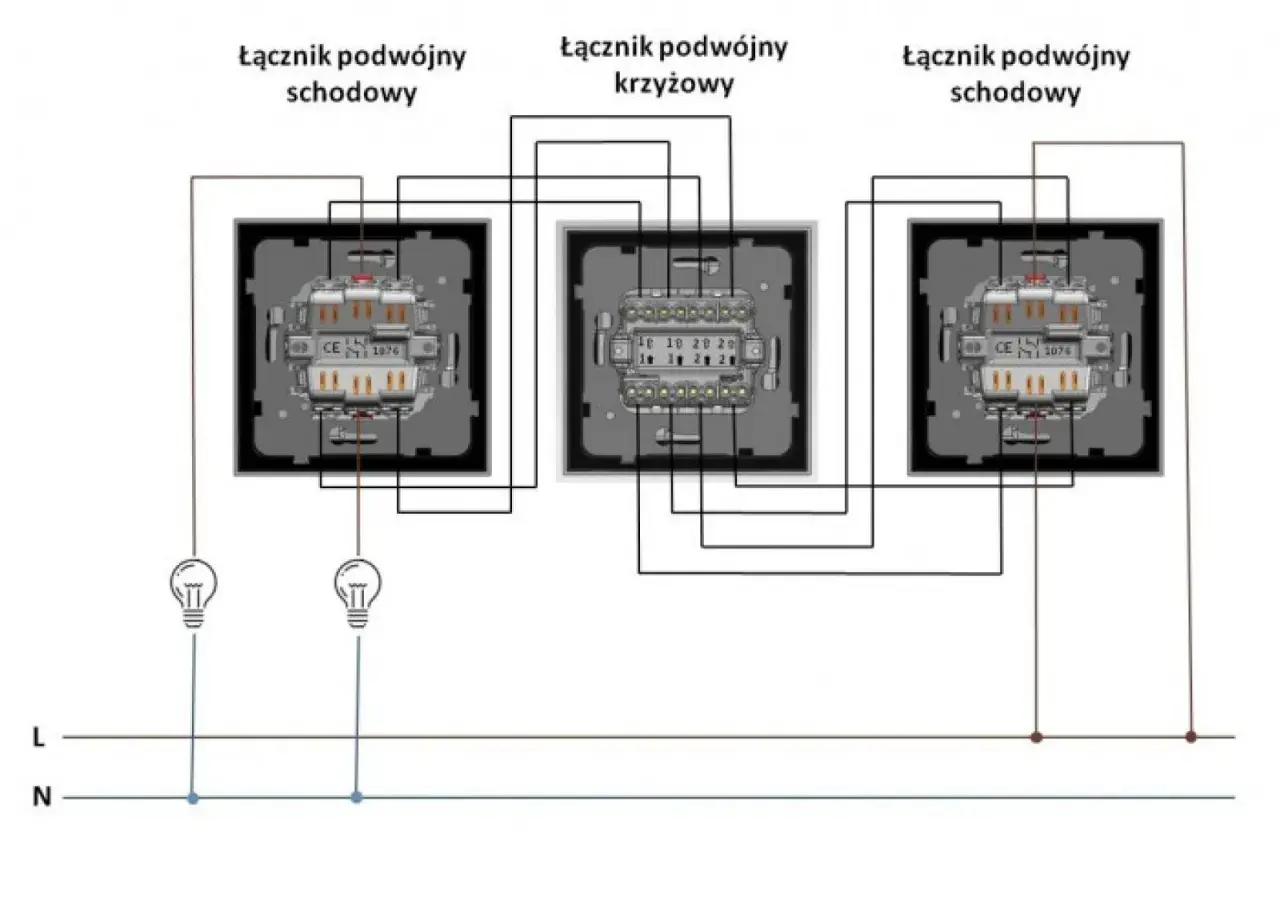

Najprostszy układ wygląda tak: faza trafia do zacisku wspólnego pierwszego łącznika schodowego, dwa przewody przełączane biegną do łącznika krzyżowego, a z niego do drugiego schodowego. Zacisk wspólny drugiego mechanizmu przekazuje fazę na lampę, natomiast przewód neutralny biegnie bezpośrednio do oprawy.
W instalacji z trzema punktami sterowania układ obejmuje więc dwa łączniki schodowe i jeden krzyżowy. Każde przestawienie dowolnego mechanizmu zmienia drogę przepływu prądu. Jeżeli obwód zostaje przerwany, światło gaśnie, a jeśli połączenie zostaje odtworzone, lampa się zapala.
Przykład z klatką schodową
Na dole schodów montuję pierwszy łącznik schodowy, na piętrze drugi, a przy wejściu na półpiętro łącznik krzyżowy. Dzięki temu można włączyć światło przed wejściem, zmienić jego stan na półpiętrze i wyłączyć je na górze. To wygodniejsze niż prowadzenie użytkownika do jednego, z góry ustalonego miejsca.
Przykład z długim korytarzem
W korytarzu z wejściem od strony garażu, domu i ogrodu potrzebne są trzy punkty sterowania. Dwa skrajne otrzymują mechanizmy schodowe, a środkowy krzyżowy. Przy czterech punktach dodaje się drugi łącznik krzyżowy, zachowując schodowe na obu końcach.
Można przyjąć prostą zasadę. Dla n punktów sterowania potrzebne są dwa łączniki schodowe oraz n-2 łączniki krzyżowe. Zatem pięć miejsc oznacza dwa schodowe i trzy krzyżowe. Ta reguła jest przydatna już na etapie projektowania tras kablowych.
Co wybrać do domu, ogrodu i na posesję
Decyzję najlepiej oprzeć na liczbie miejsc, z których chcesz obsługiwać jedną lampę. Do dwóch punktów wybieram parę schodową, a gdy dochodzi trzeci punkt, dokładam krzyżowy. Kupowanie łącznika krzyżowego „na zapas” do zwykłego obwodu nie daje żadnej korzyści i może utrudnić montaż.
- Schody wewnętrzne - dwa łączniki schodowe, a przy półpiętrach dodatkowe krzyżowe.
- Długi korytarz - schodowe na końcach i krzyżowe w punktach pośrednich.
- Sypialnia - często wystarczy układ schodowy przy drzwiach i po stronie łóżka.
- Taras i wejście do domu - przy kilku dojściach sprawdzi się układ schodowy z krzyżowym, ale osprzęt powinien mieć odpowiednią ochronę przed wilgocią.
- Garaż lub warsztat - warto rozważyć także czujnik ruchu albo automat schodowy, jeśli światło ma działać przez określony czas.
Na zewnątrz i w pomieszczeniach wilgotnych liczy się nie tylko rodzaj mechanizmu, lecz także stopień ochrony IP. W typowych suchych wnętrzach stosuje się osprzęt IP20, natomiast w miejscach narażonych na zachlapanie potrzebny jest model przeznaczony do takich warunków, często IP44 lub wyższy. Ostateczny dobór zależy od miejsca montażu i jego ekspozycji.
Nie przywiązywałbym dużej wagi do samego wyglądu klawisza. Znacznie ważniejsze są jakość zacisków, zgodność z ramkami oraz dopuszczalne napięcie i prąd. Popularne mechanizmy mają oznaczenia 230 V i 10 A, ale zawsze trzeba sprawdzić parametry konkretnego modelu.
Na co uważać przy podłączaniu
Najczęstszy błąd polega na próbie wstawienia łącznika krzyżowego w miejsce schodowego. Z zewnątrz mogą wyglądać podobnie, ale różnią się liczbą zacisków i sposobem przełączania. Krzyżowy montuje się w środku układu, nie na jego końcu.
Przed rozpoczęciem prac trzeba wyłączyć właściwy wyłącznik nadprądowy w rozdzielnicy, zabezpieczyć go przed przypadkowym załączeniem i sprawdzić brak napięcia testerem dwubiegunowym. Samo zgaszenie światła nie jest dowodem, że przewody w puszce są bez napięcia.
Kolory przewodów pomagają, ale nie mogą zastąpić pomiaru. W nowych instalacjach przewód neutralny powinien być oznaczony kolorem niebieskim, a ochronny zielono-żółtym. W starszych budynkach spotyka się jednak układy wykonane według dawnych praktyk, dlatego nie wolno ufać kolorowi bez sprawdzenia funkcji przewodu.
Przeczytaj również: Oznaczenia kabli elektrycznych. Jak czytać symbole przewodów?
Oznaczenia zacisków nie są identyczne w każdym modelu
W łączniku schodowym zacisk wspólny może być opisany jako L, COM albo wyróżniony innym kolorem. Pozostałe zaciski mają często oznaczenia strzałkami, L1 i L2. Łącznik krzyżowy zwykle ma dwie pary zacisków, lecz ich rozmieszczenie może różnić się między producentami.
Dlatego przed podłączeniem trzeba sprawdzić schemat nadrukowany na mechanizmie lub w instrukcji. Nie należy kopiować położenia przewodów ze starego osprzętu bez identyfikacji zacisków, szczególnie gdy nowy produkt pochodzi od innego producenta.
Typowe problemy po wymianie mechanizmu
Jeżeli światło działa tylko z jednego miejsca, najczęściej pomylono zacisk wspólny z jednym z zacisków przełączanych. Gdy układ działa odwrotnie niż oczekiwano, problemem może być nie sama instalacja, lecz ustawienie klawisza albo zamieniona para przewodów na łączniku krzyżowym.
- Brak reakcji lampy może oznaczać przerwany przewód, luźny zacisk lub brak zasilania.
- Światło nie gaśnie często wskazuje na błędne połączenie przewodu fazowego.
- Migotanie lamp LED bywa związane z podświetleniem łącznika albo niekompatybilnym zasilaczem oprawy.
- Wyzwalanie zabezpieczenia po montażu sugeruje zwarcie lub błąd w połączeniu i wymaga natychmiastowego odłączenia obwodu.
- Luźny mechanizm może wynikać z niedopasowanej puszki, zbyt krótkich przewodów albo źle dokręconych zacisków.
W nowych instalacjach warto od razu zostawić odpowiedni zapas przewodu w puszce i opisać trasy kabli na dokumentacji. Ten prosty nawyk oszczędza sporo czasu przy późniejszej wymianie osprzętu, zwłaszcza gdy kilka łączników znajduje się obok siebie.
Co zrobić, gdy instalacja jest już gotowa
Jeżeli w ścianie znajduje się tylko zwykły pojedynczy łącznik i dwa przewody, sama wymiana klawisza na schodowy lub krzyżowy nie stworzy wielopunktowego sterowania. Potrzebne są odpowiednie przewody pomiędzy puszkami albo rozwiązanie bezprzewodowe, na przykład przekaźnik dopuszkowy i kompatybilne przyciski.
Przy remoncie najlepiej zaplanować układ przed tynkowaniem. Trzeba ustalić liczbę punktów sterowania, miejsce oprawy, położenie puszek oraz sposób prowadzenia przewodów. Najdroższe poprawki pojawiają się wtedy, gdy decyzję o układzie podejmuje się dopiero po pomalowaniu ścian.
W przypadku starej, nieopisanej instalacji nie polecam pracy metodą prób i błędów. Koszt wizyty elektryka jest zwykle mniejszy niż ryzyko uszkodzenia oprawy, zabezpieczeń albo porażenia. Przy przebudowie obwodu fachowiec może też ocenić stan przewodów, ochronę przeciwporażeniową i poprawność działania wyłącznika różnicowoprądowego.
Dobry układ zaczyna się od właściwego mechanizmu
Najkrócej mówiąc, łącznik schodowy służy do sterowania z dwóch miejsc, a krzyżowy rozszerza ten układ o kolejne punkty. Ten drugi zawsze współpracuje z dwoma schodowymi, dlatego nie warto traktować go jako uniwersalnego zamiennika.
Przed zakupem policz miejsca sterowania, sprawdź typ puszek i obejrzyj schemat zacisków konkretnego produktu. Jeżeli instalacja ma pracować na zewnątrz, w wilgoci albo w starym budynku z niepewnym oznaczeniem przewodów, bezpieczeństwo i dobór osprzętu powinny mieć pierwszeństwo przed szybkim montażem.
