Domowe instalacje elektryczne - jak zaplanować je bezpiecznie?

Budujesz dom, remontujesz mieszkanie albo planujesz przenieść kuchnię i nagle okazuje się, że kilka gniazdek to zdecydowanie za mało? Dobrze zaplanowane domowe instalacje elektryczne powinny zapewniać bezpieczeństwo, wygodę i zapas mocy na urządzenia, które pojawią się za kilka lat. Poniżej pokazuję, z czego składa się instalacja, jak podzielić obwody, jakie zabezpieczenia zastosować, ile może kosztować wykonanie oraz czego dopilnować przy odbiorze.

Z czego składa się bezpieczna instalacja w domu

Instalacja zaczyna się od przyłącza i licznika, a kończy na gniazdach, oprawach oświetleniowych oraz urządzeniach podłączonych na stałe. Po drodze znajdują się przewody, puszki, rozdzielnica, wyłączniki nadprądowe, różnicowoprądowe, ograniczniki przepięć i uziemienie. Każdy z tych elementów ma inne zadanie, dlatego oszczędzanie na jednym z nich potrafi osłabić cały system.

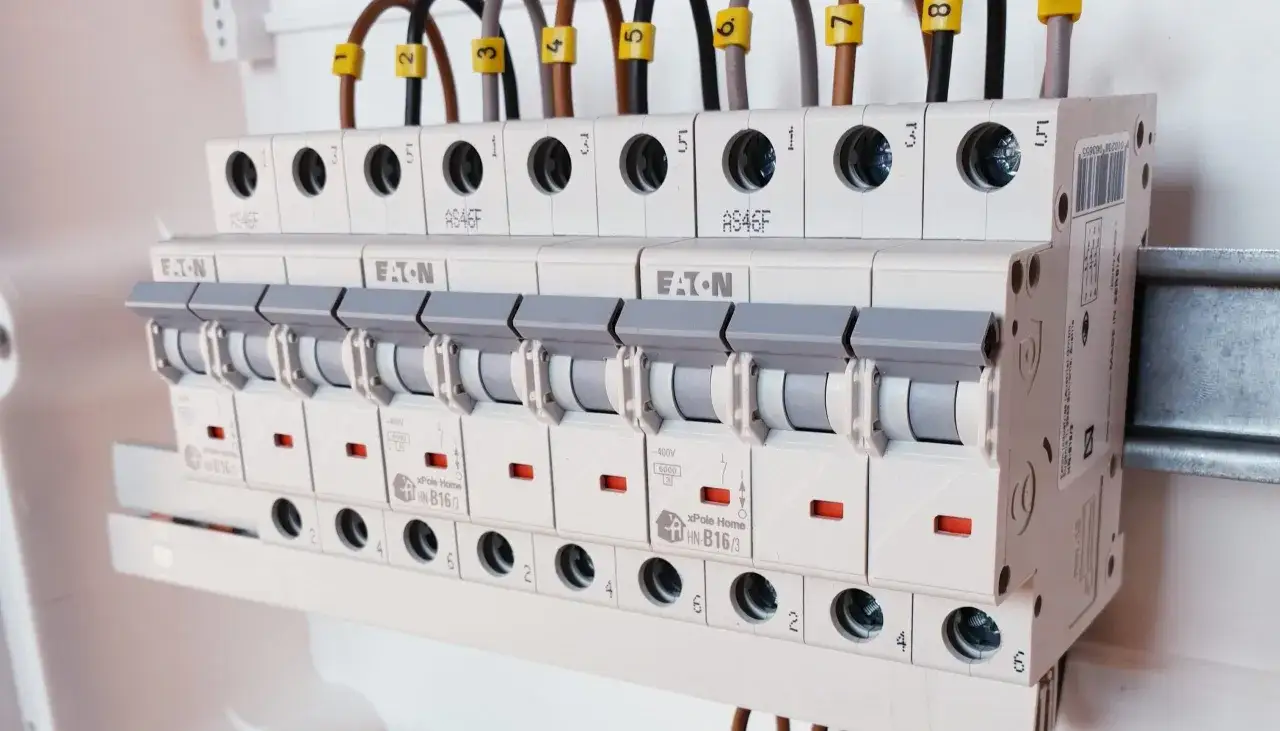

Rozdzielnica jest centrum instalacji. To w niej rozdziela się zasilanie na poszczególne obwody i montuje aparaturę ochronną. W nowym domu powinno zostać w niej trochę wolnego miejsca, najlepiej co najmniej 20-30% modułów. Taki zapas przydaje się przy montażu fotowoltaiki, klimatyzacji, pompy ciepła, automatyki bramy czy ładowarki samochodu.

W nowych instalacjach przewody PE i N prowadzi się oddzielnie. Nie należy samodzielnie mostkować ich w gniazdach ani za wyłącznikiem różnicowoprądowym. W starych mieszkaniach spotyka się układy z przewodem ochronno-neutralnym PEN, ale ich modernizacja wymaga oceny istniejącej sieci, a nie prostego dołożenia bolca ochronnego.

Jedna faza czy trzy fazy

Zasilanie jednofazowe 230 V może wystarczyć w niewielkim mieszkaniu z kuchenką gazową i standardowym sprzętem. W domu jednorodzinnym częściej wybiera się zasilanie trójfazowe 230/400 V, ponieważ pozwala rozłożyć obciążenie między trzy fazy i zasilić urządzenia o większej mocy.

Jak zaplanować obwody, żeby instalacja nie ograniczała domu

Najczęstszy błąd polega na liczeniu wyłącznie liczby gniazd. Ważniejsze jest to, co będzie do nich podłączone i czy kilka mocnych odbiorników nie trafi przypadkiem na jeden obwód. Inaczej projektuje się instalację dla mieszkania z kuchenką gazową, a inaczej dla domu z płytą indukcyjną, suszarką, rekuperacją i pompą ciepła.

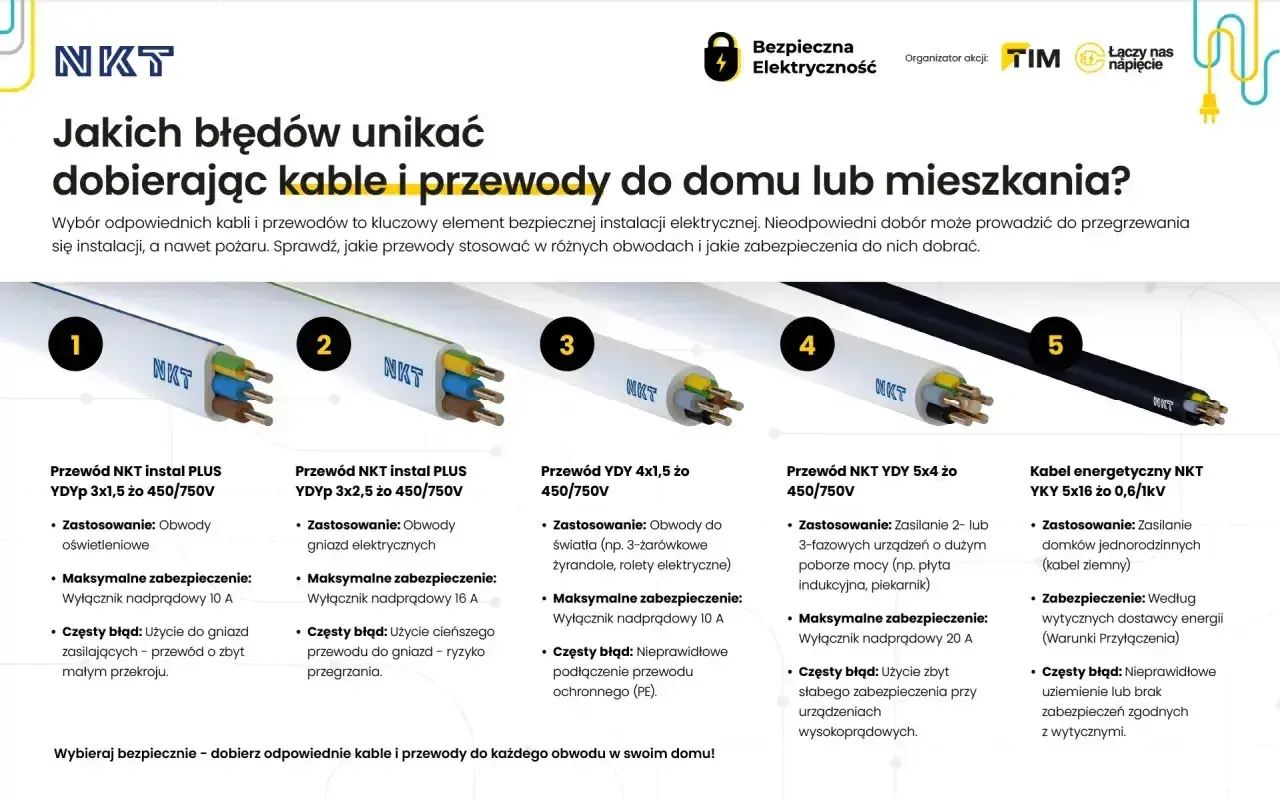

Standardowy obwód gniazd ogólnych wykonuje się zwykle przewodem o przekroju dobranym przez projektanta, często 3 × 2,5 mm², natomiast obwody oświetleniowe często prowadzi się przewodem 3 × 1,5 mm². Nie są to jednak uniwersalne recepty. Przekrój zależy między innymi od długości trasy, sposobu ułożenia przewodu, obciążenia i rodzaju zabezpieczenia.

Praktyczny podział dla domu jednorodzinnego

Przed tynkami zaznaczam na rzucie wszystkie gniazda, łączniki, wypusty i trasy przewodów. Szczególnie przydają się dodatkowe punkty przy biurku, łóżku, telewizorze, lustrze w łazience i blacie kuchennym. Gniazdko kosztuje niewiele w trakcie budowy, natomiast jego późniejsze dołożenie często oznacza kucie ścian i poprawki wykończeniowe.

Przemyśl także przyszłe urządzenia. Jeśli planujesz fotowoltaikę, magazyn energii, bramę automatyczną albo ładowanie samochodu, nie musisz instalować ich od razu. Dobrze jest jednak zostawić rezerwowy przewód lub peszel, wolne miejsce w rozdzielnicy i odpowiednio przygotowany obwód.

Gdzie zwykle pojawiają się problemy

• Za mało gniazd przy blatach i stanowiskach pracy.
• Jeden obwód dla całej kuchni.
• Brak osobnego zasilania dla urządzeń dużej mocy.
• Brak dokumentacji zdjęciowej tras przewodów przed tynkowaniem.
• Umieszczenie rozdzielnicy w trudno dostępnym miejscu.
• Brak przewodów lub peszli pod przyszłą automatykę i internet.

Sam szczególnie pilnuję fotografii ścian przed zakryciem instalacji. Po kilku latach takie zdjęcia potrafią oszczędzić sporo nerwów, gdy trzeba zawiesić szafkę, wywiercić otwór albo znaleźć trasę przewodu bez zgadywania.

Jak zabezpieczyć mieszkańców i sprzęt

Podstawą ochrony jest prawidłowo wykonany układ przewodów ochronnych, uziemienie i właściwy dobór zabezpieczeń. Różnicówka nie zastępuje uziemienia i nie naprawia błędów w starej instalacji. Może działać prawidłowo tylko wtedy, gdy cały obwód został wykonany zgodnie z jego przeznaczeniem.

Wyłączniki różnicowoprądowe o prądzie zadziałania 30 mA stosuje się jako ochronę uzupełniającą, szczególnie w obwodach gniazd i pomieszczeniach o podwyższonym ryzyku. W większym domu nie zawsze dobrym pomysłem jest jedna różnicówka na wszystko. Lepszy podział ogranicza zakres wyłączenia, gdy pojawi się upływ prądu na przykład w pralce albo zewnętrznym gniazdku.

Ogranicznik przepięć chroni instalację przed krótkotrwałymi wzrostami napięcia. Jego dobór zależy od rodzaju zasilania, obecności instalacji odgromowej, sposobu prowadzenia przyłącza i wymaganej klasy ochrony. W domu z fotowoltaiką trzeba dodatkowo uwzględnić stronę prądu stałego oraz połączenia między panelami a falownikiem.

Przeczytaj również: Gdzie wiercić studnię? Metody, koszty i formalności

Kuchnia, łazienka i ogród wymagają większej uwagi

W łazience znaczenie mają strefy ochronne, odległość od wanny lub prysznica, stopień ochrony obudowy oraz sposób zasilania urządzeń. Nie montowałbym gniazda „tam, gdzie akurat pasuje”, jeśli jego położenie nie zostało sprawdzone pod kątem tych warunków.

Na zewnątrz potrzebny jest osprzęt o odpowiednim stopniu ochrony IP, właściwe puszki i zabezpieczenie obwodu. Gniazdo w ogrodzie powinno mieć pokrywę, ochronę różnicowoprądową i być tak umieszczone, aby woda nie spływała po przewodzie do obudowy.

Prace przy rozdzielnicy, pomiary i podłączanie urządzeń dużej mocy warto powierzyć elektrykowi z kwalifikacjami odpowiednimi do zakresu robót. Przepisy dotyczące kwalifikacji obejmują między innymi montaż, naprawy oraz czynności kontrolno-pomiarowe. Tutaj nie szukałbym najtańszej ekipy, bo błąd ukryty pod tynkiem może ujawnić się dopiero przy awarii.

Jak przebiega wykonanie i odbiór instalacji

Bezpieczny montaż zaczyna się od projektu albo przynajmniej szczegółowego planu punktów i obwodów. Najpierw ustala się zapotrzebowanie na moc, rozmieszczenie rozdzielnic oraz urządzeń, później prowadzi przewody, montuje puszki i wykonuje połączenia. Osprzęt końcowy, taki jak gniazda i łączniki, montuje się zwykle po tynkach i malowaniu.

1. Inwentaryzacja potrzeb obejmuje urządzenia obecne i planowane.
2. Projektowanie obwodów pozwala dobrać zabezpieczenia, przewody i miejsce rozdzielnicy.
3. Montaż przewodów powinien uwzględniać czytelne trasy i ochronę mechaniczną.
4. Sprawdzenie przed tynkami obejmuje zgodność z planem oraz dokumentację zdjęciową.
5. Montaż rozdzielnicy i osprzętu kończy etap instalacyjny.
6. Pomiary odbiorcze potwierdzają między innymi ciągłość przewodów ochronnych, rezystancję izolacji, działanie RCD i skuteczność ochrony przeciwporażeniowej.

Po zakończeniu prac poproś o protokół pomiarów, schemat rozdzielnicy i opis obwodów. Dokumenty przydadzą się przy odbiorze budynku, sprzedaży nieruchomości oraz każdej większej modernizacji.

GUNB przypomina, że kontrola instalacji elektrycznej i piorunochronnej powinna być wykonywana co najmniej raz na 5 lat. Kontrola obejmuje między innymi stan połączeń, osprzętu, zabezpieczeń, ochrony przeciwporażeniowej, izolacji przewodów i uziemień. Krótszy termin może mieć sens po zalaniu, pożarze, poważnej awarii albo rozbudowie instalacji.

Ile kosztuje wykonanie instalacji elektrycznej

Cena zależy od liczby punktów, standardu osprzętu, rodzaju ścian, długości tras, liczby obwodów i zakresu pomiarów. Sama stawka za punkt niewiele mówi, bo jedna firma może wliczać w nią przewód, puszkę i bruzdowanie, a inna tylko montaż mechanizmu.

Do oferty wpisz dokładnie, co oznacza „punkt”, czy cena obejmuje materiał, bruzdy, rozdzielnicę, zabezpieczenia, uziemienie, biały montaż i pomiary. Najtańsza wycena nie zawsze jest najtańsza końcowo, jeśli po doliczeniu rozdzielnicy i zabezpieczeń rośnie o kilkanaście tysięcy złotych.

W nowym domu opłaca się zapłacić za dobry projekt i większą rozdzielnicę. Przy remoncie ważniejsze może być etapowanie prac, ponieważ koszt kucia i odtworzenia tynków często przewyższa cenę samych przewodów.

Decyzje, które ułatwią korzystanie z instalacji przez lata

Dobra instalacja nie musi być naszpikowana automatyką. Powinna za to mieć czytelny podział obwodów, poprawne zabezpieczenia, zapas w rozdzielnicy i dokumentację. To właśnie te elementy robią największą różnicę, gdy dom zaczyna żyć intensywniej niż wynikało z pierwotnych planów.

Przed podpisaniem umowy z wykonawcą sprawdź zakres prac, poproś o schemat, ustal sposób rozliczania punktów i zaplanuj urządzenia dużej mocy. Po montażu dopilnuj pomiarów, opisów w rozdzielnicy oraz zdjęć tras przewodów. Taki porządek kosztuje niewiele, a później pozwala bezpiecznie rozbudować instalację bez zgadywania, co znajduje się pod tynkiem.
