Przeróbka ogrzewania z układu otwartego na zamknięty może poprawić estetykę kotłowni, ograniczyć kontakt wody z powietrzem i ułatwić współpracę z nowoczesnym źródłem ciepła. Pytanie, jak przerobić układ otwarty na zamknięty, wymaga jednak odpowiedzi dopasowanej do rodzaju kotła, jego dokumentacji oraz sposobu zabezpieczenia przed przegrzaniem. Poniżej opisuję potrzebne elementy, kolejność prac, wariant z wymiennikiem ciepła, koszty i błędy, których sam zdecydowanie bym nie ryzykował.
Bezpieczna zmiana wymaga dopasowania kotła i zabezpieczeń
- Najpierw sprawdź DTR kotła, czyli dokumentację techniczno-ruchową, i dopuszczenie do pracy w układzie zamkniętym.
- Naczynie przeponowe zastępuje otwarte naczynie wzbiorcze, ale musi mieć właściwą pojemność i ciśnienie wstępne.
- Układ potrzebuje także zaworu bezpieczeństwa, manometru, odpowietrzników oraz ochrony przed przegrzaniem.
- Stary kocioł na paliwo stałe bez odpowiednich zabezpieczeń lepiej pozostawić w układzie otwartym i zastosować wymiennik płytowy.
- Orientacyjny koszt modernizacji to zwykle około 2500-7000 zł, zależnie od wariantu i zakresu robót.
Najpierw sprawdź, czy instalacja i kocioł mogą pracować pod ciśnieniem
W układzie otwartym nadmiar objętości wody przejmuje naczynie wyrównawcze umieszczone zwykle na poddaszu. Woda ma kontakt z atmosferą, a ciśnienie wynika głównie z wysokości słupa wody. Układ zamknięty pracuje pod ciśnieniem, dlatego potrzebuje naczynia przeponowego i sprawnego zestawu zabezpieczającego.
W przypadku kotła gazowego, elektrycznego, pompy ciepła albo nowoczesnego kotła na pellet zmiana jest zazwyczaj przewidziana przez producenta. Inaczej wygląda sytuacja ze starym kotłem zasypowym. Samo zamontowanie naczynia przeponowego w miejsce otwartego zbiornika nie czyni instalacji bezpieczną.
Dokumentacja kotła ma pierwszeństwo przed poradą z internetu
W DTR trzeba znaleźć informację, czy kocioł może pracować w układzie zamkniętym, przy jakim maksymalnym ciśnieniu oraz jakie urządzenie odbiera nadmiar ciepła. Może to być wężownica schładzająca z zaworem termicznym, zawór zabezpieczenia termicznego albo odpowiednio dobrany bufor.
Przepisy techniczne dopuszczają stosowanie kotłów na paliwo stałe w zamkniętych wodnych instalacjach grzewczych do mocy nominalnej 300 kW, ale pod warunkiem zastosowania wymaganych urządzeń zabezpieczających. Nie oznacza to, że każdy stary kocioł można bezpiecznie podłączyć do takiego systemu. Jeśli producent nie przewidział pracy pod ciśnieniem, traktuję to jako wyraźny sygnał do zastosowania wymiennika ciepła.
Kiedy przeróbka nie ma sensu
Od zmiany bezpośredniej lepiej odstąpić, gdy kocioł jest skorodowany, nie ma aktualnej dokumentacji, nie posiada chłodnicy lub wężownicy schładzającej, a jego konstrukcja nie została przewidziana do pracy w układzie zamkniętym. Pod ciśnieniem nawet niewielkie osłabienie płaszcza wodnego może stać się poważnym zagrożeniem.
Przed pracami sprawdziłbym również stan rur, grzejników, połączeń gwintowanych i zaworów. Układ otwarty potrafi przez lata maskować drobne nieszczelności, a po napełnieniu do ciśnienia roboczego mogą pojawić się wycieki na starych połączeniach.
Co trzeba zmienić w instalacji
Najważniejsza zmiana polega na usunięciu funkcji otwartego naczynia wzbiorczego i zbudowaniu kompletnego systemu ochrony ciśnieniowej. Nie należy traktować tego jak wymiany jednego zbiornika. To modernizacja sposobu zabezpieczenia całej instalacji.
| Element | Rola w układzie | Na co zwrócić uwagę |
|---|---|---|
| Naczynie przeponowe c.o. | Przejmuje rozszerzalność podgrzewanej wody | Pojemność dobiera się do zładu wody, temperatury i ciśnienia |
| Zawór bezpieczeństwa | Upuszcza wodę po przekroczeniu dopuszczalnego ciśnienia | Parametr musi pasować do kotła i najsłabszego elementu instalacji |
| Manometr | Pokazuje ciśnienie w instalacji | Powinien być czytelny i zamontowany w miejscu dostępnym do kontroli |
| Odpowietrzniki | Usuwają powietrze z instalacji | Montuje się je w najwyższych punktach oraz przy wybranych urządzeniach |
| Zawór termiczny i wężownica | Chronią kocioł na paliwo stałe przed przegrzaniem | Wymagają działającego dopływu zimnej wody i odpływu do kanalizacji |
| Zawór napełniający | Pozwala uzupełnić wodę w instalacji | Powinien mieć zabezpieczenie przed cofaniem wody grzewczej |
Dobór naczynia przeponowego
Nie dobierałbym naczynia wyłącznie po mocy kotła. Liczy się przede wszystkim objętość wody w instalacji, zakres temperatury, wysokość budynku i nastawa zaworu bezpieczeństwa. W małych domach często spotyka się zbiorniki o pojemności 18-35 litrów, ale w rozbudowanym układzie z dużymi grzejnikami, buforem lub ogrzewaniem podłogowym potrzebne może być znacznie większe naczynie.
Ciśnienie wstępne gazu w naczyniu ustawia się przy opróżnionej stronie wodnej, zgodnie z obliczeniami i instrukcją producenta. Zbyt mały zbiornik powoduje częste skoki ciśnienia, a zbyt duży nie jest automatycznie lepszy. Najczęściej oznacza po prostu niepotrzebny koszt i trudniejszy montaż.
Zawór bezpieczeństwa nie może być odcięty od kotła
Między kotłem a zaworem bezpieczeństwa nie powinno być zaworu odcinającego, który ktoś mógłby przypadkowo zamknąć. Przewód odprowadzający z zaworu trzeba poprowadzić tak, aby wypływ wody był widoczny i nie groził poparzeniem. Zawór o nastawie 2,5 albo 3 bar nie jest uniwersalnym wyborem. Ostateczna wartość wynika z dokumentacji kotła i parametrów całej instalacji.
W instalacji z kotłem na paliwo stałe sama ochrona przed nadciśnieniem nie wystarczy. Gdy pompa przestanie działać albo sterownik odłączy zasilanie, żar nadal może podgrzewać wodę. Dlatego potrzebna jest niezależna droga odprowadzania ciepła, działająca także przy awarii zasilania elektrycznego.
Przeróbka krok po kroku bez skrótów
Prace powinien wykonać instalator, który potrafi ocenić zarówno hydraulikę, jak i zabezpieczenia kotła. Samodzielne skręcenie kilku elementów jest kuszące, ale tutaj błąd może dotyczyć bezpieczeństwa domowników, a nie tylko komfortu ogrzewania.
- Inwentaryzacja instalacji. Trzeba ustalić pojemność zładu, moc i typ źródła ciepła, przebieg rur, wysokość instalacji oraz stan grzejników i armatury.
- Sprawdzenie dokumentacji. DTR określa dopuszczalne ciśnienie, wymagany zawór bezpieczeństwa i sposób ochrony przed przegrzaniem.
- Dobór zabezpieczeń. Na tym etapie dobiera się naczynie przeponowe, manometr, odpowietrzniki, zawory, grupę bezpieczeństwa i ewentualny układ schładzający.
- Opróżnienie i przepłukanie instalacji. Osad oraz magnetyt mogą uszkadzać pompę i zawory. Przy starszych rurach płukanie trzeba prowadzić ostrożnie, żeby nie rozszczelnić skorodowanych połączeń.
- Demontaż lub odłączenie naczynia otwartego. Nie wolno zostawić przypadkowego połączenia z atmosferą, jeśli instalacja ma pracować jako zamknięta.
- Montaż nowych elementów. Naczynie, zawór bezpieczeństwa i odpowietrzenie umieszcza się zgodnie ze schematem producenta. Przy kotle stałopalnym montuje się także ochronę termiczną.
- Napełnienie i odpowietrzenie. Wodę dopuszcza się powoli, kontrolując manometr i sprawdzając wszystkie połączenia.
- Próba szczelności i uruchomienie. Instalator powinien sprawdzić działanie zaworu bezpieczeństwa, pompy, odpowietrzników oraz układu schładzającego.
W domu jednorodzinnym zimne ciśnienie robocze często mieści się w granicach 1,0-1,5 bar, ale nie jest to sztywna reguła. Przyjmuje się orientacyjnie, że każdy metr różnicy wysokości instalacji odpowiada około 0,1 bar ciśnienia statycznego. Nastawa końcowa musi uwzględniać instrukcję urządzenia i położenie najwyższego grzejnika.
Przeczytaj również: Gdzie wiercić studnię? Metody, koszty i formalności
Nie zamykaj drogi bezpieczeństwa
Najczęstszy błąd to montaż zaworu odcinającego pomiędzy kotłem a zaworem bezpieczeństwa albo naczyniem przeponowym. Taki zawór może zostać zamknięty podczas serwisu i pozostawić kocioł bez ochrony. Z podobnego powodu nie należy montować filtrów, zwężeń ani dodatkowej armatury w sposób ograniczający przepływ na wymaganej drodze bezpieczeństwa.
Po napełnieniu instalacji trzeba skontrolować ciśnienie po rozgrzaniu. Jeśli wskazówka szybko zbliża się do nastawy zaworu bezpieczeństwa, przyczyną może być źle dobrane naczynie, niewłaściwe ciśnienie wstępne albo obecność powietrza. Samo upuszczenie wody nie rozwiązuje problemu.
Bezpośrednia zmiana czy wymiennik ciepła

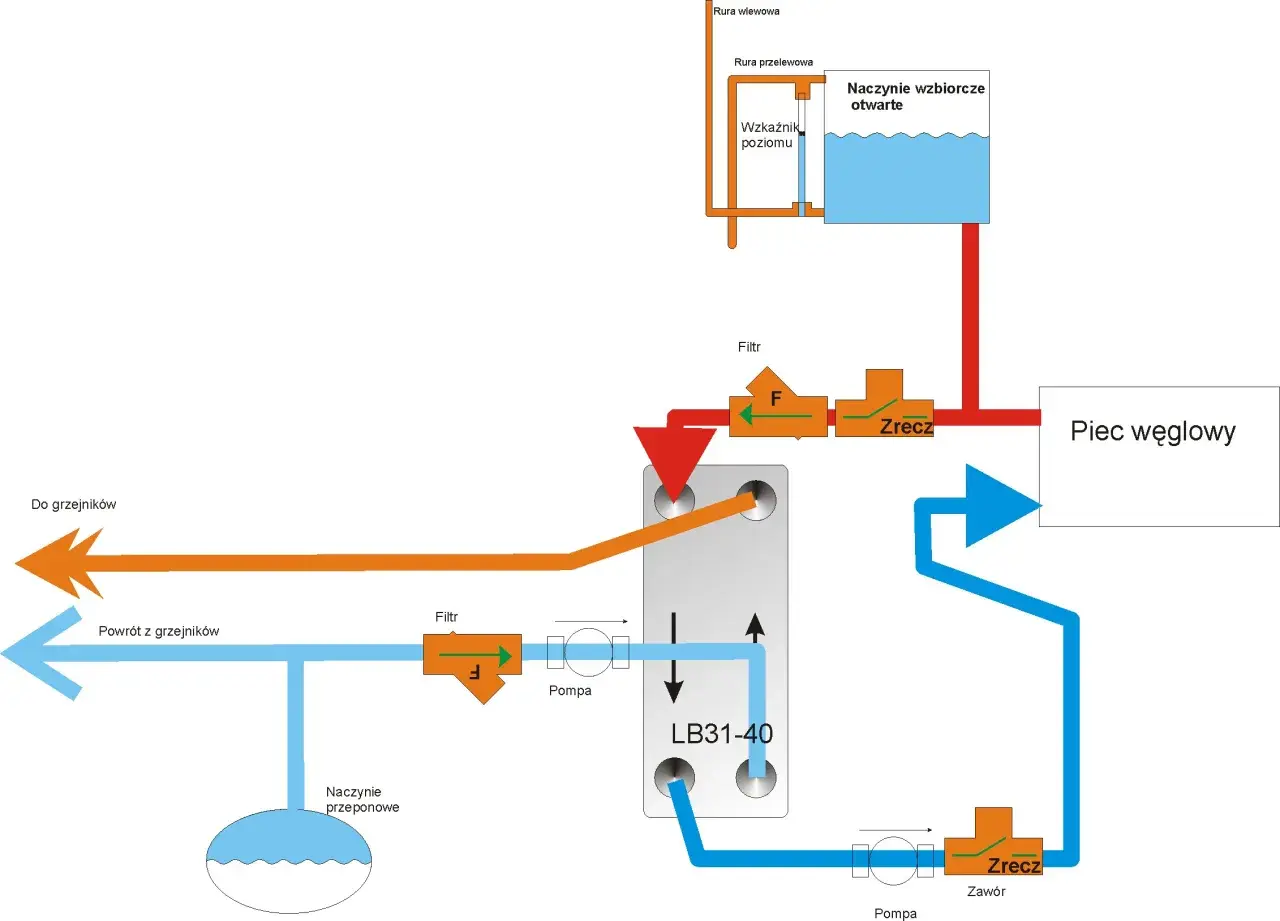

W praktyce są dwa rozsądne warianty. Pierwszy polega na przejściu całej instalacji, razem z kotłem, na układ zamknięty. Drugi pozostawia kocioł w układzie otwartym, a zamkniętą część grzejnikową oddziela wymiennik płytowy.
| Wariant | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Cały układ zamknięty | Nowy kocioł z odpowiednim dopuszczeniem i zabezpieczeniem | Mniej elementów pośrednich, kompaktowa kotłownia, łatwa współpraca z automatyką | Wymaga pełnej pewności co do kotła i ochrony przed przegrzaniem |
| Kocioł otwarty plus wymiennik | Stary kocioł stałopalny bez dopuszczenia do układu zamkniętego | Oddziela ryzykowny obieg kotłowy od instalacji pod ciśnieniem | Dwie pompy, dodatkowa automatyka, większy koszt i konieczność czyszczenia wymiennika |
Wariant z wymiennikiem nie jest półśrodkiem. Po stronie kotła nadal potrzebne jest otwarte naczynie wzbiorcze i prawidłowa rura bezpieczeństwa. Po stronie instalacji montuje się osobne naczynie przeponowe, zawór bezpieczeństwa, manometr i pompę obiegową.
Wybór wymiennika trzeba dopasować do mocy kotła i przepływu. Zbyt mały wymiennik ograniczy przekazywanie ciepła, a zabrudzony wymiennik zwiększy różnicę temperatur i może pogorszyć pracę ogrzewania. W mojej ocenie to najbezpieczniejsza droga przy starym kotle, nawet jeśli wymaga więcej miejsca i staranniejszego wyregulowania.
Ile kosztuje taka modernizacja i gdzie najczęściej przepłaca się za błędy
Końcowa cena zależy od liczby obiegów, stanu rur, rodzaju kotła i tego, czy kotłownia ma już pompę, filtr oraz sprawne przyłącza. Poniższe kwoty są orientacyjne dla rynku detalicznego i usług instalacyjnych w 2026 roku, a nie gotowym kosztorysem.
| Zakres prac lub element | Orientacyjny koszt |
|---|---|
| Naczynie przeponowe c.o. 18-35 l | 150-500 zł |
| Grupa bezpieczeństwa, manometr i odpowietrzenie | 200-600 zł |
| Zawór termiczny i elementy schładzania kotła | 300-1200 zł |
| Rury, zawory, filtr, przyłącza i izolacja | 300-1000 zł |
| Podstawowa robocizna przy sprawnej instalacji | 1500-3500 zł |
| Wariant z wymiennikiem płytowym i dodatkową pompą | 2500-7000 zł za całość modernizacji |
Najwięcej można stracić nie na samych materiałach, lecz na źle wykonanej diagnozie. Kupno większego naczynia „na wszelki wypadek”, montaż taniego zaworu bez sprawdzenia parametrów albo pozostawienie starego otwartego przewodu może później oznaczać wycieki, zapowietrzanie i kosztowną poprawkę.
Nie oszczędzałbym też na zaworze termicznym ani na odprowadzeniu wody schładzającej. W tym miejscu liczy się pewne działanie bez prądu, a nie tylko niska cena zakupu. Dobrze wykonana modernizacja powinna mieć schemat, opis nastaw i informację, co sprawdzić przed rozpoczęciem sezonu.
Po modernizacji liczy się pierwszy sezon
Po kilku dniach pracy sprawdziłbym ciśnienie na zimno i po rozgrzaniu, odpowietrzenie grzejników oraz ewentualne ślady wilgoci przy połączeniach. Pierwszy sezon często ujawnia drobne problemy, których nie widać podczas krótkiej próby wykonanej zaraz po napełnieniu.
Raz w roku warto skontrolować ciśnienie wstępne naczynia przeponowego, działanie zaworu bezpieczeństwa, drożność odpływu oraz stan filtrów. Jeżeli ciśnienie regularnie spada albo zawór wyrzuca wodę, nie należy tylko uzupełniać instalacji. Trzeba znaleźć przyczynę, bo ciągłe dopuszczanie świeżej wody przyspiesza korozję.
Najprostsza zasada jest taka: nowoczesny, dopuszczony do pracy pod ciśnieniem kocioł można zwykle włączyć do układu zamkniętego po prawidłowym doborze zabezpieczeń. Przy starym kotle na paliwo stałe bez pewnej ochrony termicznej bezpieczniej zostawić obieg kotłowy otwarty i oddzielić go wymiennikiem. W tej modernizacji nie wygrywa najkrótsza lista zakupów, tylko poprawnie dobrana droga bezpieczeństwa.
