Uszkodzony przewód, montaż oświetlenia w ogrodzie albo przedłużenie kabla w puszce nie zawsze wymagają lutownicy. Podpowiadam, jak połączyć kable bez lutowania, którą metodę wybrać do przewodu miedzianego, aluminiowego lub linki oraz jak zabezpieczyć miejsce połączenia przed wilgocią, wyrwaniem i przegrzaniem.
Najważniejsze zasady dobrego połączenia przewodów
- Złączki sprężynowe są najwygodniejsze do puszek i szybkich połączeń przewodów o różnych konstrukcjach.
- Zacisk dobiera się do materiału żyły, jej przekroju, napięcia, prądu i miejsca montażu.
- Przewodów nie wolno łączyć przez samo skręcenie ani zaklejać wyłącznie taśmą izolacyjną.
- Połączenie w instalacji budynkowej powinno znajdować się w puszce, rozdzielnicy lub odpowiedniej obudowie.
- Prace przy obwodach 230 V wymagają odłączenia zasilania, sprawdzenia jego braku i odpowiednich kwalifikacji.
Najpierw rozpoznaj przewód i miejsce połączenia
Najlepsza metoda zależy nie od samej grubości kabla, lecz od kilku cech naraz. Sprawdzam przede wszystkim, czy mam do czynienia z przewodem jednodrutowym, wielodrutowym lub linką, jaki jest jego przekrój w mm², z czego wykonano żyłę i czy połączenie będzie pracować wewnątrz, na zewnątrz, w samochodzie czy w instalacji stałej.
Inaczej łączy się przewód od lampy LED zasilanej napięciem 12 V, a inaczej żyły obwodu gniazd 230 V. W ogrodzie dochodzi jeszcze wilgoć, ziemia, zmiany temperatury i ryzyko uszkodzenia mechanicznego. W takich warunkach zwykła złączka włożona pod opaskę kablową nie jest rozwiązaniem trwałym.
Drut, linka i aluminium to nie to samo
Przewód jednodrutowy ma sztywną żyłę i łatwo wchodzi do zacisków wciskanych. Linka składa się z wielu cienkich drucików, dlatego wymaga złączki dopuszczonej do przewodów elastycznych albo zakończenia tulejką zaciskaną. Nie wkładam luźno rozplecionych drucików do zacisku, jeśli producent wyraźnie tego nie przewidział.
Z aluminium trzeba postępować ostrożniej. Nie każda złączka dopuszcza przewody aluminiowe, a popularne złączki z dźwignią WAGO serii 221 nie są przeznaczone do ich łączenia. Do aluminium stosuje się tylko złącza wskazane przez producenta, często z odpowiednią pastą stykową i ograniczeniem przekroju.
Najbardziej uniwersalne są złączki sprężynowe
Do typowych prac instalacyjnych najczęściej wybieram złączki sprężynowe z dźwignią albo zaciskiem wciskanym. Nie wymagają lutowania, a połączenie można w razie potrzeby rozłączyć bez odcinania kolejnego fragmentu przewodu. To duża zaleta przy modernizacji oświetlenia, podłączaniu opraw i porządkowaniu przewodów w puszce.

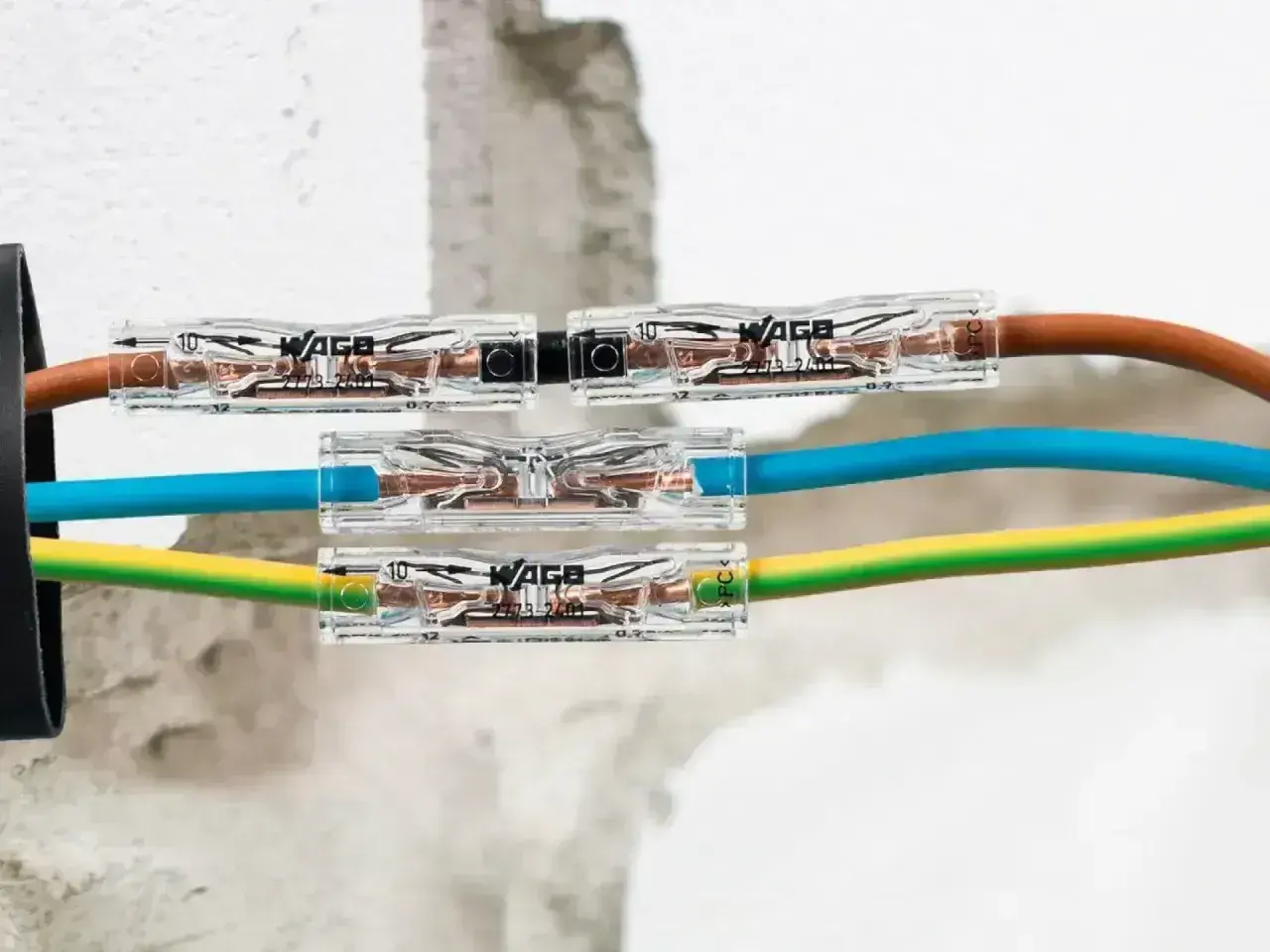

Przykładowo złączki WAGO serii 221 obsługują, zależnie od modelu, przewody linkowe o przekroju od 0,14 do 4 mm² oraz przewody jedno- i wielodrutowe od 0,2 do 4 mm². Wersje przeznaczone do większych przekrojów obejmują zakres od 0,5 do 6 mm². Zawsze sprawdzam jednak oznaczenie konkretnego modelu, ponieważ podobny wygląd nie oznacza takich samych parametrów.
Przeczytaj również: Podłączenie kotła CO bez błędów - co trzeba sprawdzić?
Jak użyć złączki z dźwignią
- Odłącz zasilanie i upewnij się miernikiem, że przewód jest nieaktywny.
- Usuń izolację na długości podanej na obudowie złączki.
- Unieś dźwignię, włóż żyłę do końca i zamknij zacisk.
- Sprawdź, czy miedź nie wystaje poza obudowę.
- Delikatnie pociągnij za przewód, aby upewnić się, że został zablokowany.
Nie zdejmuję izolacji „na oko”, ponieważ zbyt krótki odcinek może nie zostać prawidłowo zaciśnięty, a zbyt długi pozostawi odsłoniętą miedź. Prosty test pociągnięcia za każdą żyłę często wykrywa błąd, zanim połączenie trafi do puszki.
Takie złączki powinny być zamontowane w puszce instalacyjnej, obudowie urządzenia, rozdzielnicy lub mufie. WAGO zwraca uwagę, że złączki nie powinny swobodnie wisieć w rozdzielnicy, a połączenia naprawcze muszą pozostać dostępne do kontroli i pomiarów.
Gdy liczy się prostota, sprawdza się zacisk śrubowy
Listwa zaciskowa, kostka elektryczna albo zacisk śrubowy nadal mają sens przy prostych połączeniach, szczególnie w oprawach, skrzynkach i urządzeniach, w których przewody są dobrze podparte. Ich zaletą jest **niska cena, łatwa dostępność i możliwość dopasowania długości listwy** do liczby żył.
Przy lince końcówkę najlepiej zakończyć tulejką kablową dobraną do przekroju. W przypadku przewodu jednodrutowego trzeba wprowadzić żyłę na pełną głębokość i dokręcić śrubę zgodnie z konstrukcją zacisku. Nie należy zgniatać przewodu z nadmierną siłą, bo można osłabić żyłę albo uszkodzić gwint.
Zaciski śrubowe mają też ograniczenia. Pod wpływem drgań i zmian temperatury mogą wymagać kontroli, dlatego nie wybieram ich do miejsc trudno dostępnych ani do przewodów narażonych na ciągłe poruszanie. Połączenie musi być mechanicznie odciążone, a przewód nie powinien wisieć na samym zacisku.
| Metoda | Najlepsze zastosowanie | Najważniejsza zaleta | Ograniczenie |
|---|---|---|---|
| Złączka sprężynowa | Puszki, oświetlenie, przewody drutowe i linki | Szybki montaż bez narzędzi | Trzeba dobrać właściwy model i zakres przekroju |
| Zacisk śrubowy | Oprawy, urządzenia, skrzynki zaciskowe | Niska cena i prosta budowa | Może wymagać kontroli dokręcenia |
| Złączka zaciskana | Motoryzacja, elektronika, przewody niskonapięciowe | Kompaktowe i trwałe połączenie | Wymaga właściwych szczypiec zaciskowych |
| Mufa termokurczliwa | Ogród, przewody zewnętrzne, instalacje 12 i 24 V | Dobra ochrona przed wilgocią | Mniej wygodny demontaż i naprawa |
Do trwałej naprawy użyj złączki zaciskanej
Jeżeli przewód ma zostać naprawiony na stałe, dobrym wyborem jest złączka doczołowa zaciskana. Wewnątrz znajduje się metalowa tuleja, w którą wprowadza się oba końce przewodu, a następnie zaciska specjalnymi szczypcami. Wersja z koszulką termokurczliwą dodatkowo izoluje miejsce połączenia.
Ta technika dobrze sprawdza się w instalacjach samochodowych, przewodach oświetlenia ogrodowego i obwodach niskonapięciowych. Do zastosowań na zewnątrz wybieram model z klejem wewnątrz koszulki, ponieważ po podgrzaniu lepiej uszczelnia połączenie przed wodą.
Najczęstszy błąd polega na użyciu kombinerek zamiast zaciskarki. Złączka może wtedy wyglądać poprawnie, ale przewód nie zostanie równomiernie ściśnięty. Po zaciskaniu sprawdzam połączenie mechanicznie, a koszulkę obkurczam opalarką na niskim ustawieniu, prowadząc ciepło tak, aby nie przypalić izolacji.
Nie używam takiej złączki bez sprawdzenia jej parametrów przy obwodach 230 V. Liczy się nie tylko przekrój przewodu, ale też napięcie znamionowe, prąd, rodzaj izolacji i dopuszczenie do konkretnego miejsca montażu. Przy stałej instalacji budynku bezpieczniej powierzyć naprawę elektrykowi.
Na zewnątrz potrzebujesz ochrony przed wilgocią
Połączenie przewodów przy lampie ogrodowej, pompie, sterowniku nawadniania czy dekoracji świetlnej musi być zabezpieczone przed wodą. Sama taśma izolacyjna z czasem traci elastyczność, a woda może wniknąć pod jej krawędź. W takim miejscu stosuję hermetyczną puszkę, mufę kablową albo złączkę termokurczliwą z klejem.
Do przewodów zakopanych w ziemi wybieram zestaw wyraźnie przeznaczony do instalacji podziemnych. Zwykła złączka w woreczku foliowym nie zastępuje mufy o odpowiednim stopniu ochrony IP. Przed zasypaniem sprawdzam też, czy kabel nie jest naprężony i czy miejsce połączenia nie będzie narażone na nacisk kamieni.
Przy niskim napięciu, na przykład 12 lub 24 V, ryzyko porażenia jest mniejsze, ale zwarcie nadal może uszkodzić zasilacz, przewód albo sterownik. Wilgoć zwiększa ryzyko korozji i spadków napięcia, dlatego szczelność połączenia ma bezpośredni wpływ na jasność lamp i stabilność działania urządzeń.
Prosta procedura bezpiecznego łączenia
Przed rozpoczęciem pracy przygotowuję obcinacz, ściągacz izolacji, odpowiednią złączkę, tester napięcia i element do zamocowania połączenia. W instalacji 230 V wyłączam właściwy wyłącznik nadprądowy, zabezpieczam go przed przypadkowym włączeniem i sprawdzam brak napięcia na wszystkich żyłach.
- Oczyść końce przewodów i usuń nadpaloną lub utlenioną część.
- Dobierz złączkę do przekroju, materiału oraz rodzaju żyły.
- Zdejmij izolację zgodnie z oznaczeniem producenta.
- Połącz przewody bez naprężania i bez pozostawiania odsłoniętej miedzi.
- Wykonaj próbę pociągnięcia każdej żyły.
- Umieść połączenie w odpowiedniej obudowie i zapewnij odciążenie kabla.
Przy większej instalacji opisuję przewody przed ich rozłączeniem i zachowuję kolory żył. Kolor izolacji pomaga, ale nie powinien zastępować pomiaru, szczególnie w starym budynku, gdzie ktoś mógł wcześniej wykonać połączenie niezgodnie z zasadami.
Błędy, które prowadzą do grzania i awarii

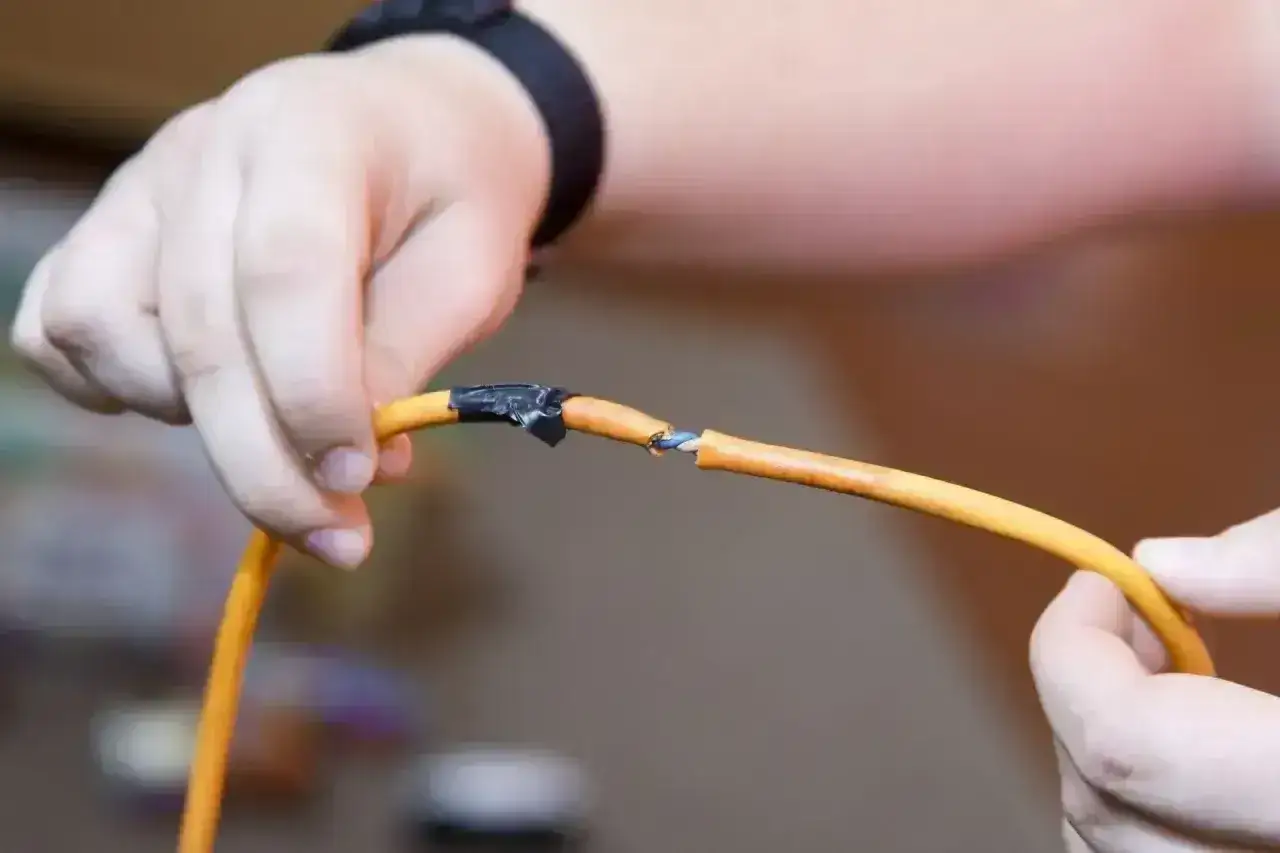

Najgorszym rozwiązaniem jest zwykłe skręcenie żył i owinięcie ich taśmą. Taki styk może początkowo przewodzić, lecz z czasem się luzuje, utlenia i zaczyna grzać. W instalacji zasilającej skutkiem może być stopienie izolacji, zadziałanie zabezpieczenia, a nawet pożar.
- Nie łącz przewodów o różnych materiałach w przypadkowym zacisku.
- Nie wkładaj kilku żył do jednego otworu, jeśli złączka tego nie dopuszcza.
- Nie pozostawiaj złączki luzem pod tynkiem ani w miejscu zalewanym wodą.
- Nie stosuj złączki przeznaczonej do niskiego napięcia w obwodzie 230 V.
- Nie wciskaj linki z wystającymi drucikami do zacisku nieprzystosowanego do przewodów elastycznych.
Jeżeli przewód jest kruchy, czarny od przegrzania albo ma uszkodzoną izolację na dłuższym odcinku, nie ograniczam naprawy do samego połączenia. Uszkodzony fragment trzeba wyciąć, a w razie wątpliwości wymienić cały odcinek lub zlecić ocenę fachowcowi.
Dobry wybór zależy od miejsca, nie od przyzwyczajenia
Do połączenia kilku przewodów w puszce najczęściej wybrałbym złączkę sprężynową z dźwignią. Do przewodu prowadzonego na zewnątrz zastosowałbym hermetyczną mufę lub puszkę, a do cienkich przewodów samochodowych odpowiednią złączkę zaciskaną z koszulką termokurczliwą.
Najtańsza metoda nie zawsze jest najkorzystniejsza. Złączka kosztująca kilka złotych może oszczędzić czas i ułatwić późniejszą kontrolę, podczas gdy źle wykonane skręcenie przewodów kończy się zwykle ponownym demontażem. Dla mnie najważniejsze są trzy rzeczy: pewny styk, właściwa izolacja i dostęp do miejsca połączenia.
Jeśli praca dotyczy stałego obwodu 230 V, rozdzielnicy, przewodu aluminiowego albo kabla o dużym przekroju, nie eksperymentuję. W takich sytuacjach koszt elektryka jest niewielki w porównaniu z ryzykiem uszkodzenia instalacji, porażenia lub pożaru.
Bez lutowania można wykonać solidne połączenie, ale tylko wtedy, gdy złączka jest dobrana do przewodu i warunków pracy. W praktyce najwięcej problemów powoduje nie brak lutownicy, lecz pośpiech, pominięcie pomiaru i ukrycie połączenia w miejscu, w którym nie da się go później sprawdzić.
