Kolory kabli elektrycznych - co oznaczają L, N i PE?

Brązowa, niebieska i żółto-zielona żyła nie są przypadkowym zestawem kolorów. W tym poradniku wyjaśniam, co oznaczają kolory kabli elektrycznych w polskich instalacjach, jak rozpoznać przewód fazowy, neutralny i ochronny oraz dlaczego w starszym domu sam kolor nie wystarcza do bezpiecznej oceny.

Co oznacza każdy kolor przewodu

Podstawą współczesnego oznaczania żył jest norma PN-HD 308 S2:2007. Dotyczy ona identyfikacji przewodów i przewodów sznurowych, dzięki czemu elektryk może szybko rozpoznać funkcję konkretnej żyły bez zgadywania na podstawie miejsca jej ułożenia.

Przewód ochronny PE ma charakterystyczne żółto-zielone paski i jest zarezerwowany do ochrony przeciwporażeniowej. Łączy styki ochronne gniazd, metalowe obudowy urządzeń i szynę ochronną w rozdzielnicy. Nie wolno wykorzystywać go jako dodatkowej fazy tylko dlatego, że w kablu zabrakło odpowiedniej żyły.

Niebieska żyła N nie jest „bezpiecznym zerem”. W prawidłowo działającym obwodzie ma potencjał zbliżony do ziemi, jednak przy przerwie przewodu, błędnym podłączeniu albo obciążeniu może pojawić się na niej napięcie. Z tego powodu nie dotykam jej bez sprawdzenia, nawet gdy instalacja wygląda nowocześnie.

Kolor brązowy jest najczęściej kojarzony z fazą, ale funkcję fazową mogą pełnić także czarny i szary. W praktyce oznacza to, że sama zasada „brązowy to prąd, niebieski to zero” jest zbyt dużym uproszczeniem.

Jak czytać układ jednofazowy i trójfazowy

W typowym obwodzie gniazdowym 230 V znajdują się trzy podstawowe żyły. Faza L doprowadza napięcie, przewód neutralny N zamyka obwód, a PE zapewnia ochronę w razie przebicia na metalową obudowę urządzenia.

W instalacji trójfazowej nie chodzi wyłącznie o trzy różne kolory. Poszczególne fazy są przesunięte względem siebie, dlatego między dwiema fazami może wystąpić napięcie około 400 V, a między fazą i przewodem neutralnym około 230 V. Taki układ spotyka się między innymi przy płytach indukcyjnych, silnikach, pompach i większych urządzeniach warsztatowych.

Przy podłączaniu gniazda warto zachować konsekwentny układ zacisków, ale nie należy traktować położenia lewej lub prawej strony jako jedynego zabezpieczenia. Najważniejsze są prawidłowe oznaczenia zacisków L, N i PE oraz skuteczność ochrony potwierdzona pomiarami.

W obwodach oświetleniowych pojawia się dodatkowa trudność. Przewód wychodzący z wyłącznika może być przewodem fazowym załączanym, mimo że jego kolor nie zawsze wygląda tak, jak początkujący się spodziewa. Zawsze sprawdzam schemat połączeń i oznaczenia w puszce, zamiast opierać się wyłącznie na intuicji.

Co zmienia wiek instalacji i przewód PEN

Najwięcej pomyłek zdarza się w budynkach z instalacją wykonaną przed upowszechnieniem obecnych zasad. W starszych układach można spotkać przewód PEN, który łączy funkcję ochronną i neutralną. Nie jest on tym samym co osobne przewody PE i N stosowane w nowszych instalacjach.

W układzie TN-C jeden przewód pełni dwie role. Po modernizacji instalacji przewód PEN może zostać rozdzielony w rozdzielnicy na PE i N, ale takie działanie wymaga właściwego punktu rozdziału, odpowiednich przekrojów oraz sprawdzenia całego układu. Nie robi się tego przez przypadkowe mostkowanie przewodów w gniazdku.

Oznaczenie PEN może obejmować barwę żółto-zieloną z niebieskim oznaczeniem na końcach albo niebieską żyłę z oznaczeniem żółto-zielonym przy zakończeniach. W starej instalacji spotyka się też rozwiązania niezgodne z dzisiejszą praktyką, dlatego kolor traktuję jako wskazówkę, a nie dowód funkcji.

Nie wolno również zakładać, że każdy niebieski przewód jest neutralny, a każdy żółto-zielony prawidłowo podłączony. Ktoś mógł wykonać wcześniejszą przeróbkę, zastosować nietypowy przewód albo po prostu popełnić błąd. Przy remoncie domu najlepiej połączyć oględziny z pomiarami i dokumentacją obwodów.

Jak bezpiecznie sprawdzić żyłę przed pracą

Przed wymianą gniazda, lampy czy wyłącznika trzeba wyłączyć właściwy obwód w rozdzielnicy, a nie tylko nacisnąć wyłącznik na ścianie. Potem należy sprawdzić brak napięcia odpowiednim, sprawnym przyrządem. Próbnik w formie śrubokręta nie powinien być jedynym zabezpieczeniem, ponieważ jego wskazania zależą między innymi od warunków pomiaru.

1. Wyłącz zabezpieczenie obwodu w rozdzielnicy.
2. Sprawdź tester na znanym źródle napięcia, aby upewnić się, że działa.
3. Zweryfikuj brak napięcia między żyłami oraz między każdą żyłą a elementem ochronnym.
4. Ponownie sprawdź tester na znanym źródle napięcia.

Do profesjonalnej weryfikacji używa się najczęściej dwubiegunowego wskaźnika napięcia albo miernika stosowanego zgodnie z zasadami bezpiecznego pomiaru. Multimetr ustawiony nieprawidłowo lub użyty w niewłaściwym miejscu może dać fałszywe poczucie bezpieczeństwa.

Jeżeli przewody mają nietypowe kolory, są nadpalone, połączone bez puszki albo występuje więcej żył niż wynika ze schematu, przerywam pracę. W takiej sytuacji elektryk z odpowiednimi uprawnieniami powinien ustalić funkcję przewodów, sprawdzić ciągłość PE i wykonać pomiary ochronne.

Najczęstsze błędy przy podłączaniu przewodów

Najpoważniejszy błąd polega na zamianie przewodu ochronnego z neutralnym albo wykorzystaniu żółto-zielonej żyły do innego celu. Taka pomyłka może sprawić, że metalowa obudowa urządzenia znajdzie się pod napięciem, a zabezpieczenie nie zadziała w oczekiwany sposób.

• Nie ufaj samemu kolorowi w starej lub przerabianej instalacji.
• Nie używaj przewodu PE jako fazowego, powrotnego ani neutralnego.
• Nie przerywaj przewodu ochronnego wyłącznikiem.
• Nie wykonuj mostka między N i PE za wyłącznikiem różnicowoprądowym.
• Nie zostawiaj luźnych, niezaizolowanych końców w puszce.
• Nie łącz przewodów o różnych materiałach bez właściwej złączki, szczególnie miedzianych z aluminiowymi.

Kolor izolacji mówi o przeznaczeniu żyły, ale nie informuje o jej przekroju, obciążalności ani stanie technicznym. Do gniazd nie dobiera się przewodu tylko dlatego, że ma odpowiednią barwę. Trzeba jeszcze uwzględnić przekrój, sposób ułożenia, zabezpieczenie nadprądowe i długość obwodu.

Podczas prac na posesji podobne zasady dotyczą zasilania altany, bramy, pompy ogrodowej czy oświetlenia zewnętrznego. Wilgoć i uszkodzenia mechaniczne zwiększają ryzyko, dlatego przewody prowadzone na zewnątrz wymagają odpowiedniej ochrony, obudów i zabezpieczeń różnicowoprądowych dobranych do konkretnego obwodu.

Jak zapamiętać oznaczenia bez ryzykownego zgadywania

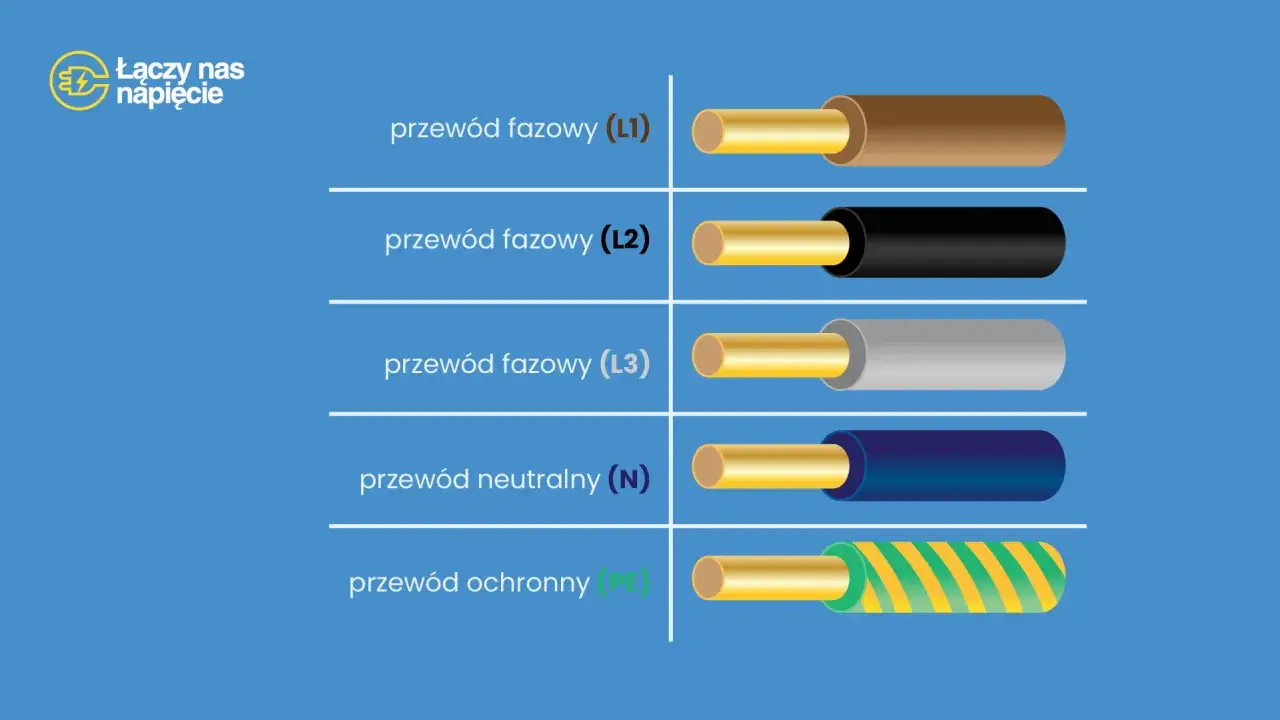

Najprostszy skrót to PE żółto-zielony, N niebieski, L brązowy, czarny lub szary. Przy instalacji trójfazowej można zapamiętać kolejność L1, L2, L3 jako brązowy, czarny i szary, ale przed każdym podłączeniem trzeba potwierdzić ją na schemacie i pomiarem.

Jeżeli instalacja jest nowa i wykonana poprawnie, barwy bardzo ułatwiają pracę. Jeżeli ma kilkadziesiąt lat albo była wielokrotnie przerabiana, ważniejsze od koloru są pomiary, sposób prowadzenia przewodów i stan zabezpieczeń. To właśnie ta ostrożność robi największą różnicę między szybką naprawą a realnym zagrożeniem.

Przy prostych pracach bez napięcia można przygotować zdjęcie połączeń, oznaczyć żyły i zachować schemat w rozdzielnicy. Przy zmianie układu, modernizacji starego domu lub instalacji trójfazowej rozsądniej zlecić całość elektrykowi i poprosić o protokół pomiarów. Dzięki temu kolory nie będą jedyną informacją, na której opiera się bezpieczeństwo instalacji.
