Przy podłączaniu gniazda, lampy albo rozdzielnicy łatwo skupić się na przekroju przewodu, a przeoczyć jego oznaczenie. Tymczasem kolor kabli pomaga rozpoznać funkcję żyły, ograniczyć ryzyko pomyłki i szybciej ocenić stan instalacji. Wyjaśniam, co oznaczają barwy przewodów fazowych, neutralnych i ochronnych, jak czytać instalację jednofazową oraz trójfazową, a także dlaczego w starym domu nigdy nie wolno ufać samemu kolorowi.
Najważniejsze zasady rozpoznawania przewodów w instalacji
- Żółto-zielony oznacza przewód ochronny PE i nie powinien służyć do innych celów.
- Niebieski jest przeznaczony dla przewodu neutralnego N.
- Brązowy, czarny i szary to najczęściej przewody fazowe L, L1, L2 i L3.
- PEN łączy funkcję ochronną i neutralną, dlatego wymaga szczególnej ostrożności.
- Kolor nie zastępuje pomiaru, zwłaszcza w starej, przerabianej lub uszkodzonej instalacji.

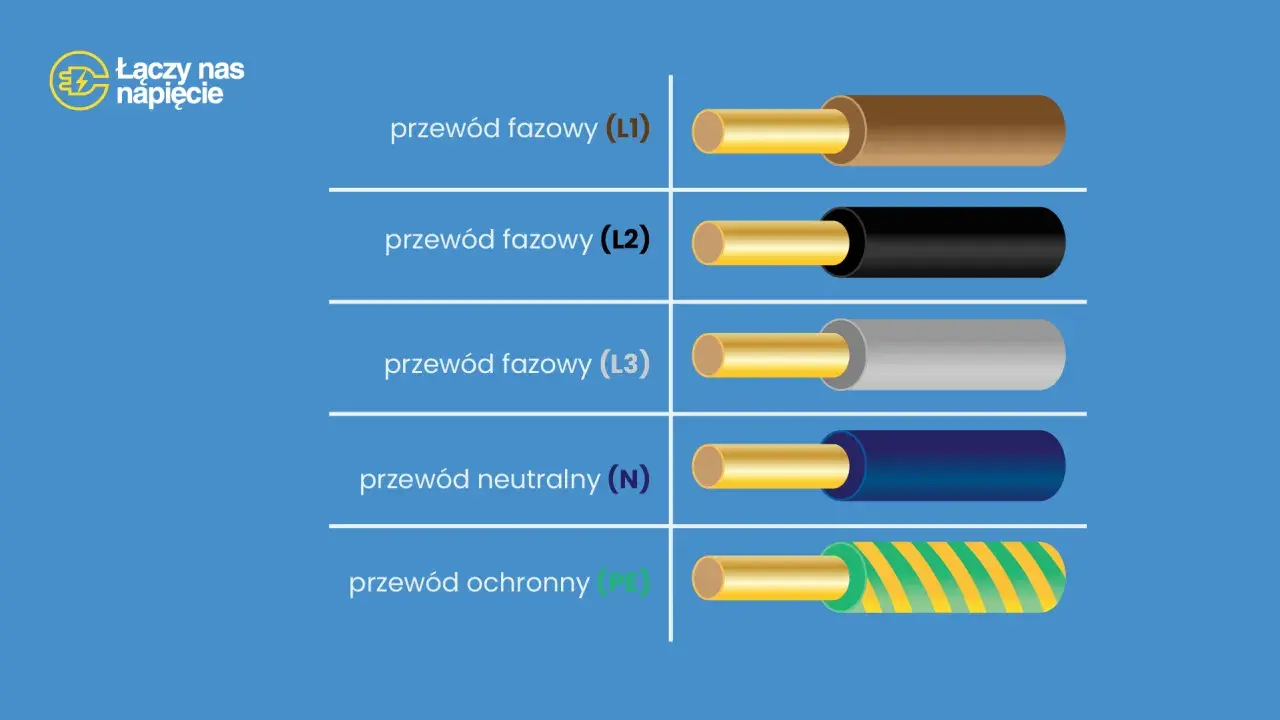

Co oznaczają podstawowe barwy przewodów
W typowej instalacji niskiego napięcia barwa izolacji wskazuje, jaką funkcję pełni dana żyła. To nie dekoracja ani zwyczaj producenta, tylko element identyfikacji przewodu opisany w zasadach HD 308 i stosowany w europejskiej praktyce elektroinstalacyjnej.
| Barwa izolacji | Oznaczenie | Funkcja | Co trzeba wiedzieć |
|---|---|---|---|
| Żółto-zielona | PE | Przewód ochronny | Łączy metalowe obudowy z układem ochronnym i odprowadza prąd uszkodzeniowy. |
| Niebieska lub jasnoniebieska | N | Przewód neutralny | W normalnych warunkach może płynąć nim prąd roboczy. Nie jest tym samym co uziemienie. |
| Brązowa | L lub L1 | Przewód fazowy | Najczęściej spotykana faza w obwodzie jednofazowym. |
| Czarna | L2 | Przewód fazowy | Jedna z barw wykorzystywanych do rozróżniania faz. |
| Szara | L3 | Przewód fazowy | W instalacji trójfazowej pomaga odróżnić kolejną fazę. |
Najważniejsze rozróżnienie jest proste: PE chroni człowieka, N służy do zamknięcia obwodu roboczego, a L doprowadza napięcie. Przewód neutralny może mieć potencjał bliski ziemi, ale nadal nie wolno dotykać go bez sprawdzenia, ponieważ w określonych warunkach może być niebezpieczny.
Przewód ochronny powinien być oznaczony kolorem żółto-zielonym na całej długości. Tej kombinacji nie należy wykorzystywać do oznaczania fazy, przewodu sterującego ani żadnej przypadkowej żyły.
Jak rozpoznać układ jednofazowy i trójfazowy
W obwodzie jednofazowym, takim jak zasilanie typowego gniazda 230 V, najczęściej występują trzy żyły. Brązowa prowadzi fazę L, niebieska jest neutralna, a żółto-zielona pełni funkcję ochronną PE.
W obwodzie trójfazowym dochodzą trzy przewody fazowe. Najczęściej rozróżnia się je jako brązowy L1, czarny L2 i szary L3. Oprócz nich może występować niebieski N oraz żółto-zielony PE, dlatego przewód pięciożyłowy zwykle ma układ 3L + N + PE.
| Typ obwodu | Typowe żyły | Przykładowe zastosowanie |
|---|---|---|
| Jednofazowy | Brązowy, niebieski, żółto-zielony | Gniazdo, oświetlenie, pojedynczy odbiornik |
| Trójfazowy bez N | Brązowy, czarny, szary, żółto-zielony | Niektóre silniki i odbiorniki trójfazowe |
| Trójfazowy z N | Brązowy, czarny, szary, niebieski, żółto-zielony | Kuchenka, rozdzielnica, urządzenia wymagające 230 i 400 V |
W praktyce kolejność żył w kablu nie zawsze wygląda identycznie, dlatego nie zakładam, że pierwsza żyła od lewej albo środkowa musi pełnić określoną funkcję. Liczy się oznaczenie i schemat, a nie fizyczne położenie przewodu w powłoce.
Przy instalacji trójfazowej sama barwa nie mówi jeszcze, czy kolejność faz jest prawidłowa dla konkretnego silnika. W razie potrzeby elektryk sprawdza ją miernikiem kolejności faz, ponieważ zamiana dwóch faz może zmienić kierunek obrotów silnika.
Dlaczego przewód PEN wymaga szczególnej uwagi
W starszych instalacjach można spotkać przewód PEN, który łączy funkcję przewodu ochronnego PE i neutralnego N. To rozwiązanie występowało między innymi w układach TN-C, zwłaszcza w dawnych budynkach z instalacją dwużyłową.
Oznaczenie PEN może obejmować izolację żółto-zieloną z niebieskim oznaczeniem na końcach albo izolację niebieską z żółto-zielonym oznaczeniem końców. Sposób zależy od wykonania przewodu, dlatego przy modernizacji nie wolno podejmować decyzji wyłącznie na podstawie jednego fragmentu izolacji.
W określonym punkcie instalacji przewód PEN może zostać rozdzielony na PE i N. Po rozdziale nie wolno ponownie łączyć PE z N w przypadkowym gnieździe, puszce czy rozdzielnicy podrzędnej. Taki błąd może powodować pojawianie się prądu na elementach ochronnych i nieprawidłową pracę wyłączników różnicowoprądowych.
Jeżeli w starym gnieździe są tylko dwa przewody, nie oznacza to automatycznie, że instalację można bezpiecznie „dopasować” do nowoczesnego osprzętu. Modernizację układu ochronnego powinien ocenić elektryk, który sprawdzi między innymi ciągłość przewodu, impedancję pętli zwarcia i sposób uziemienia.
Jak sprawdzać przewody przed podłączeniem urządzenia
Kolor jest pierwszą wskazówką, ale nie dowodem. Zanim podłączę lampę, gniazdo albo urządzenie w rozdzielnicy, traktuję każdą żyłę jako potencjalnie niebezpieczną, dopóki nie zostanie wyłączone zasilanie i potwierdzony brak napięcia.
- Wyłącz właściwy wyłącznik nadprądowy lub główny, a jeśli pracujesz w rozdzielnicy, zabezpiecz go przed przypadkowym włączeniem.
- Sprawdź brak napięcia na wszystkich żyłach za pomocą sprawnego, dwubiegunowego wskaźnika napięcia.
- Porównaj przewody ze schematem instalacji, opisem w rozdzielnicy lub dokumentacją urządzenia.
- Oceń, czy izolacja nie jest krucha, nadpalona, spękana albo zmieniona przez wilgoć.
- Po wykonaniu połączenia zleć pomiary ochronne, szczególnie gdy obwód jest nowy, przebudowany lub zasila urządzenie dużej mocy.
Nie polecam sprawdzania przewodów śrubokrętem z neonówką. Może zasygnalizować obecność napięcia, ale nie daje pełnej informacji o stanie obwodu i bywa mylący przy napięciach indukowanych. Tester dwubiegunowy jest znacznie rozsądniejszym minimum, choć nie zastępuje pomiarów wykonanych przez osobę z odpowiednimi kwalifikacjami.
Przeczytaj również: Schemat instalacji elektrycznej domu - jak podzielić obwody?
Co zrobić, gdy barwy się nie zgadzają
W starym domu można natrafić na przewody w kolorze czerwonym, czarnym, szarym albo na izolację wyblakłą i zabrudzoną. Czasem ktoś wcześniej wykorzystał żyłę niezgodnie z jej pierwotnym przeznaczeniem. W takiej sytuacji nie wolno zgadywać funkcji po kolorze ani zamieniać przewodów „tak samo jak było”.
Najbezpieczniejsza droga to identyfikacja żył pomiarem, opisanie ich na obu końcach i uporządkowanie dokumentacji. Ta praca może zająć więcej czasu niż samo podłączenie, ale później chroni każdego, kto będzie naprawiał instalację.
Najczęstsze błędy przy interpretacji barw
Jednym z częstszych nieporozumień jest utożsamianie niebieskiego przewodu z całkowitym brakiem zagrożenia. N nie jest przewodem ochronnym i w określonych awariach może znaleźć się pod napięciem względem ziemi.
Drugi błąd polega na używaniu żółto-zielonej żyły jako zwykłego przewodu roboczego, gdy zabrakło miejsca lub przewodu o właściwej barwie. Tego oznaczenia nie powinno się „pożyczać”, ponieważ następna osoba może uznać tę żyłę za PE i wykonać połączenie stwarzające zagrożenie.
- Nie łącz PE i N za punktem rozdziału.
- Nie zmieniaj funkcji żyły tylko przez naklejenie przypadkowej taśmy.
- Nie ufaj kolorom w instalacji aluminiowej lub wielokrotnie przerabianej.
- Nie podłączaj przewodu ochronnego do zacisku neutralnego.
- Nie oceniaj przekroju po barwie, bo kolor nie mówi, ile prądu może bezpiecznie przenosić przewód.
Inne zasady mogą pojawić się w obwodach sterowniczych, teletechnicznych, automatyce, instalacjach fotowoltaicznych i układach napięcia stałego. Tam pierwszeństwo ma schemat producenta oraz oznaczenia biegunów, a nie przyzwyczajenia znane z domowego obwodu 230 V.
Barwa powłoki kabla nie mówi, do czego służy żyła
Trzeba odróżnić kolor poszczególnych żył od koloru zewnętrznej powłoki kabla. Czarna, biała lub szara powłoka może chronić przewody przeznaczone do różnych zastosowań, a o ich funkcji decydują dopiero oznaczenia na izolacji wewnętrznej i typ kabla.
Podobnie symbol taki jak YDYp 3 × 2,5 mm² nie opisuje samych funkcji żył. Informuje między innymi o rodzaju przewodu, liczbie żył i ich przekroju. To dopiero zestawienie symbolu, barw i schematu pozwala poprawnie ocenić, czy przewód nadaje się do konkretnego obwodu.
Przy zakupie kabla do nowej instalacji wybieram produkt z czytelnym oznaczeniem, odpowiednim napięciem znamionowym i przekrojem dobranym do obciążenia oraz sposobu ułożenia. Sama zgodność kolorów nie sprawi, że przewód będzie bezpieczny w ścianie, ziemi czy wilgotnym pomieszczeniu.
Dobry kolor to początek bezpiecznej instalacji
W nowym obwodzie najłatwiej zapamiętać trzy podstawowe reguły: żółto-zielony oznacza PE, niebieski N, a brązowy, czarny lub szary L. W instalacji trójfazowej barwy faz pomagają zachować porządek, ale nie zastępują sprawdzenia kolejności i wykonania pomiarów.
Jeżeli przewody mają nietypowe kolory, instalacja jest stara albo ktoś wcześniej wykonywał samodzielne przeróbki, potraktuj to jako sygnał do dokładnej diagnostyki. Koszt pomiarów jest niewielki w porównaniu z konsekwencjami błędnego podłączenia, dlatego przy obwodach 230/400 V najlepiej powierzyć pracę elektrykowi z uprawnieniami.
