W nowym domu kratka wentylacyjna w ścianie nie wystarczy, jeśli nie ma skąd napływać świeże powietrze i którędy uchodzić ma zużyte. Wyjaśniam, jak zaplanować i wykonać wentylację grawitacyjną, dobrać kanały, zapewnić nawiew oraz uniknąć błędów, przez które pojawia się wilgoć, zapachy i cofanie powietrza.
Skuteczna wentylacja grawitacyjna wymaga drożnego nawiewu i wywiewu
- Dwa kierunki przepływu są konieczne: świeże powietrze musi napływać do pokoi, a zużyte uchodzić przez kanały.
- Kanały wywiewne planuje się przede wszystkim w kuchni, łazience, toalecie, garderobie i pomieszczeniach bez okien.
- Wysokość kanału oraz jego pionowy, gładki przebieg mają większe znaczenie niż sama efektowna nasada kominowa.
- Nawiewniki okienne lub ścienne chronią przed podciśnieniem po wymianie szczelnych okien.
- Okapu i wentylatora nie należy podłączać bezpośrednio do kanału przeznaczonego do wentylacji naturalnej.
Jak działa wentylacja grawitacyjna i co właściwie trzeba zbudować
Wentylacja grawitacyjnawykorzystuje różnicę temperatur oraz ciśnień. Cieplejsze powietrze z wnętrza unosi się kanałem wywiewnym i uchodzi ponad dach, a jego miejsce zajmuje chłodniejsze powietrze z zewnątrz. Nie potrzeba wentylatora ani zasilania, ale potrzebny jest ciągły i kontrolowany przepływ.

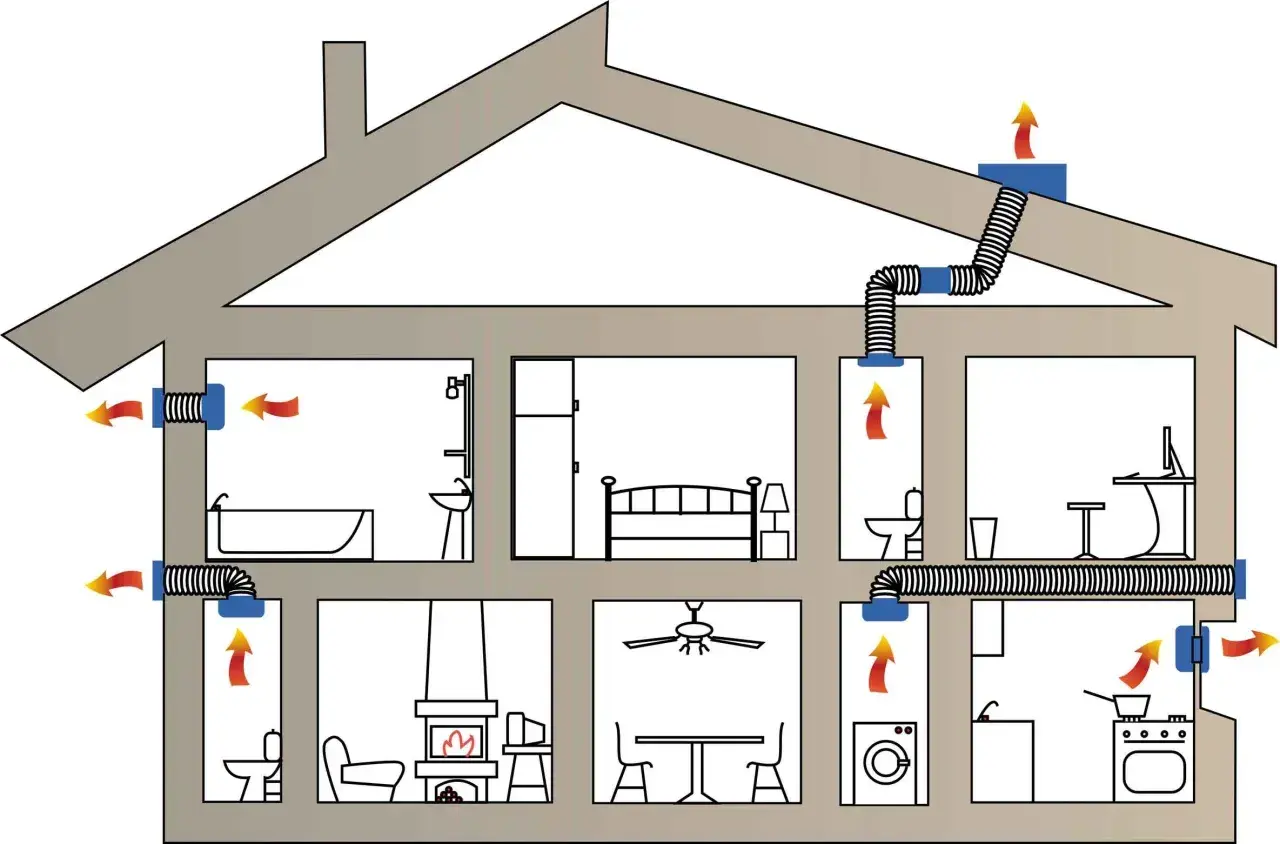

Cały układ składa się z trzech elementów. Pierwszym jest nawiew, czyli nawiewniki w oknach, ścianie albo specjalny kanał doprowadzający powietrze. Drugim są szczeliny lub kratki w drzwiach, które pozwalają powietrzu przechodzić między pomieszczeniami. Trzecim jest pionowy kanał wywiewny zakończony kratką i wylotem ponad dachem.
Najczęściej powietrze trafia do salonu i sypialni, przepływa przez korytarz, a później jest usuwane z kuchni, łazienki i toalety. Taki kierunek ogranicza przenoszenie wilgoci oraz zapachów do pomieszczeń, w których przebywamy najdłużej.
Z mojego punktu widzenia największym nieporozumieniem jest traktowanie wentylacji jako pojedynczej kratki. Kratka tylko kończy kanał, ale sama nie wytworzy ciągu, jeśli dom jest szczelny, kanał za krótki albo powietrze nie może dopłynąć do budynku.
Gdzie zaplanować kanały i nawiew powietrza
Planowanie najlepiej rozpocząć od rzutu domu, a nie od wyboru kratek. Zaznaczam pomieszczenia, które produkują wilgoć lub zapachy, oraz sprawdzam, gdzie można poprowadzić kanały możliwie prosto i pionowo. W domu jednorodzinnym kanał wywiewny powinien znaleźć się zwykle w:
- kuchni lub aneksie kuchennym,
- łazience,
- oddzielnej toalecie,
- garderobie lub pomieszczeniu bez okna,
- pomieszczeniu oddalonym od kuchni czy łazienki kilkoma drzwiami,
- kotłowni, jeśli wymagają tego urządzenie grzewcze i projekt instalacji.
W pokojach mieszkalnych zazwyczaj nie montuje się kratek wywiewnych. To strefa nawiewna. Powietrze powinno przechodzić z niej do pomieszczeń pomocniczych, dlatego nie zamykaj szczelnie drzwi łazienki ani toalety.
Przyjmuje się, że w typowym domu kanał ma przekrój zbliżony do 14 × 14 cm albo średnicę około 15 cm. Są to popularne wartości orientacyjne, a nie uniwersalna recepta. Ostateczne wymiary zależą od długości przewodu, liczby kanałów, wysokości budynku, oporów przepływu i wymaganego strumienia powietrza.
Kanał powinien być możliwie pionowy, mieć gładkie ścianki i stały przekrój. Długie poziome odcinki, ostre kolana oraz zwężenia osłabiają ciąg. W praktyce prosty kanał o wysokości 3-4 m zwykle działa znacznie pewniej niż skomplikowana trasa z efektowną nasadą na dachu.
Jak dobrać liczbę kanałów
Najbezpieczniej prowadzić osobny przewód dla każdego pomieszczenia wymagającego wywiewu. Łączenie kilku kratek w jeden przypadkowo poprowadzony kanał może powodować przepływ powietrza w niewłaściwym kierunku, szczególnie przy różnicy temperatur i silnym wietrze.
Do wstępnego planowania można przyjąć orientacyjne strumienie stosowane w projektach instalacyjnych. Dla kuchni często bierze się pod uwagę około 50-70 m³/h, dla łazienki około 50 m³/h, a dla oddzielnej toalety około 30 m³/h. Konkretne wymagania trzeba sprawdzić w projekcie oraz aktualnych Warunkach Technicznych, zwłaszcza gdy w pomieszczeniu znajduje się urządzenie spalające paliwo.
| Pomieszczenie | Typowy kierunek przepływu | Praktyczna wskazówka |
|---|---|---|
| Salon i sypialnia | Nawiew | Nawiewnik w oknie lub ścianie zewnętrznej |
| Kuchnia | Wywiew | Osobny kanał wentylacyjny, niezależny od okapu |
| Łazienka | Wywiew | Kratka wysoko, blisko sufitu, z dopływem przez drzwi |
| Toaleta | Wywiew | Podcięcie lub tuleje w drzwiach |
| Garderoba bez okna | Wywiew | Kanał konieczny, jeśli pomieszczenie nie ma innej drogi wymiany powietrza |
Jak zrobić wentylację grawitacyjną krok po kroku
1. Rozrysuj kierunek przepływu
Zacznij od zaznaczenia nawiewu w pokojach oraz wywiewu w pomieszczeniach mokrych. Powietrze powinno przechodzić przez dom jednym kierunkiem, bez konieczności otwierania drzwi. Już na tym etapie widać, czy kanały da się poprowadzić w ścianach, szachtach instalacyjnych albo w systemowym kominie.
2. Wybierz materiał kanałów
W nowym budynku wygodnym rozwiązaniem są systemowe pustaki wentylacyjne lub prefabrykowane kominy z kanałami. Ich zaletą jest powtarzalny przekrój i łatwiejsze zachowanie pionu. Przy modernizacji można wykorzystać istniejący murowany przewód, ale przedtem trzeba sprawdzić jego drożność, szczelność i prawidłowe zakończenie.
Kanały prowadzone w zimnej przestrzeni, na przykład na nieogrzewanym strychu, warto zaizolować. Ogranicza to wykraplanie pary wodnej i stabilizuje temperaturę powietrza w przewodzie. Nie zasłaniaj jednak otworów rewizyjnych, jeśli projekt przewiduje dostęp do czyszczenia.
3. Poprowadź przewody ponad dach
Wylot powinien znajdować się w miejscu, w którym wiatr nie będzie wtłaczał powietrza do kanału. Wysokość ponad połacią zależy od kąta dachu i odległości od kalenicy, dlatego nie warto ustalać jej wyłącznie „na oko”. Wątpliwości najlepiej rozstrzygnąć z projektantem lub kominiarzem.
Na zakończeniu można zastosować nasadę kominową, ale jej zadaniem jest poprawa warunków pracy kanału, a nie naprawa źle wykonanej instalacji. Nasada nie zastąpi nawiewu ani odpowiedniej wysokości przewodu. Powinna być dobrana do kanału i odporna na warunki atmosferyczne.
4. Zamontuj kratki wywiewne
Kratki umieszcza się wysoko, zwykle około 15-30 cm poniżej sufitu, z dala od okien i drzwi. Dzięki temu usuwane jest cieplejsze, zanieczyszczone powietrze gromadzące się pod stropem. Kratka powinna mieć łatwy dostęp do czyszczenia i nie może być zasłonięta zabudową meblową.
5. Wykonaj kontrolowany nawiew
W szczelnym domu najczęściej stosuje się nawiewniki okienne albo ścienne. Modele higrosterowane zwiększają dopływ powietrza, gdy rośnie wilgotność, a akustyczne pomagają ograniczyć hałas z zewnątrz. W prostym wariancie można wykorzystać rozszczelnienie okna, ale jest ono mniej przewidywalne i często prowadzi do wychładzania pomieszczeń.
W kotłowniach i pomieszczeniach z urządzeniami spalającymi paliwo nawiew trzeba zaprojektować osobno. Kanał typu Z sprowadza powietrze nisko nad posadzkę i ogranicza bezpośredni napływ zimnego strumienia. Nie zmniejszaj samodzielnie jego przekroju i nie zasłaniaj kratki, bo może to zaburzyć spalanie oraz bezpieczeństwo użytkowników.
Nawiew, podcięcia i przejście powietrza między pomieszczeniami
Po wymianie starych okien na szczelne wiele osób zauważa, że wentylacja zaczyna działać gorzej. Powód jest prosty: wcześniejsze nieszczelności dostarczały powietrza, choć nie było to rozwiązanie komfortowe ani energooszczędne. Po modernizacji trzeba zamontować nawiewniki albo zaplanować stały dopływ przez ścianę.
Powietrze musi też przejść pod drzwiami. W drzwiach łazienki i toalety stosuje się podcięcie lub tuleje wentylacyjne o łącznej powierzchni otworów około 220 cm², zgodnie z wymaganiami technicznymi. W pokojach wystarczy zwykle mniejsza szczelina, ale nie może ona być całkowicie zamykana uszczelką.
Prosty test działania polega na przyłożeniu cienkiej kartki do kratki wywiewnej. Jeżeli kartka jest lekko zasysana, ciąg prawdopodobnie występuje. Ten test nie zastępuje pomiaru, a przy podejrzeniu cofania powietrza nie używaj płomienia zapałniczki, szczególnie w pobliżu urządzeń gazowych.
W domu z kominkiem, kotłem gazowym z otwartą komorą spalania lub innym urządzeniem pobierającym powietrze z pomieszczenia sprawdzenie instalacji przez kominiarza jest obowiązkowe z punktu widzenia bezpieczeństwa. Podciśnienie może odwrócić kierunek przepływu spalin, dlatego nie montuje się przypadkowych wentylatorów ani mocnych okapów bez oceny całego układu.
Najczęstsze błędy, przez które system nie działa
Brak nawiewu po wymianie okien
To najczęstszy problem w modernizowanych domach. Zaklejanie nawiewników z powodu chłodu usuwa objaw, ale pogarsza wilgotność, jakość powietrza i ciąg w kanałach. Lepiej wyregulować nawiewnik albo wybrać model z ochroną akustyczną niż całkowicie odcinać dopływ.
Podłączanie okapu do kanału grawitacyjnego
Okap z wentylatorem wymusza duży przepływ i może wypychać powietrze przez inne kanały. Zwykle powinien mieć osobny przewód wyrzutowy, a kanał wentylacji naturalnej musi pozostać niezależny. W przeciwnym razie zapachy mogą wracać do łazienki albo pokoju.
Zbyt krótki lub poziomy kanał
Kanał wyprowadzony zaledwie kawałek ponad stropem nie ma wystarczającej różnicy ciśnień. Podobnie działa przewód z długim odcinkiem poziomym. Jeśli przebieg wymaga wielu zmian kierunku, warto rozważyć inne usytuowanie komina albo wentylację mechaniczną.
Wspólny kanał dla kilku pomieszczeń
Łączenie przewodów bez projektu może spowodować przepływ między pomieszczeniami zamiast skutecznego wywiewu na zewnątrz. Szczególnie źle sprawdza się wspólny przewód dla kuchni i łazienki. Każda strefa powinna mieć jasno określoną drogę przepływu.
Przeczytaj również: Melioracja działki - kiedy wybrać drenaż, rów lub retencję?
Zasłonięta kratka i brudny przewód
kurz, pajęczyny, tłuszcz oraz źle zamontowana siatka ograniczają przekrój kanału. Kratki trzeba czyścić, a przewody poddawać okresowej kontroli. Jeżeli ciąg nagle się pogorszył, przed zakupem nowej nasady sprawdź drożność przewodu i stan zakończenia komina.
Czy wentylacja grawitacyjna sprawdzi się w każdym domu
Ten system dobrze pasuje do prostego, niewielkiego domu z pionowymi kanałami, regularnym ogrzewaniem i możliwością wykonania nawiewników. Jego mocną stroną jest niski koszt eksploatacji i brak wentylatorów. Nie wymaga też miejsca na centralę ani rozbudowanej automatyki.
Ma jednak wyraźne ograniczenia. Latem, gdy temperatura wewnątrz i na zewnątrz jest podobna, ciąg może być bardzo słaby. Zimą system działa intensywniej, ale zwiększa straty ciepła, a przy złym nawiewie może powodować nieprzyjemne przeciągi.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy wybrać |
|---|---|---|---|
| Grawitacyjna | Prosta, cicha, bez prądu | Zależna od pogody i temperatury | Nowy dom z dobrym układem kanałów |
| Mechaniczna wywiewna | Stabilniejszy wyciąg | Zużywa energię i wymaga wentylatorów | Modernizacja, gdy ciąg naturalny jest niewystarczający |
| Mechaniczna nawiewno-wywiewna z odzyskiem ciepła | Kontrolowana wymiana i ograniczenie strat | Wyższy koszt oraz konieczność serwisu | Szczelny, energooszczędny budynek |
W prostym domu koszt wykonania kilku kanałów grawitacyjnych może zamknąć się w kilku tysiącach złotych, jeśli kominy są już przewidziane w projekcie. Przy modernizacji, kuciu ścian i prowadzeniu nowych przewodów realny budżet często rośnie do około 8-15 tys. zł. Nawiewnik kosztuje orientacyjnie 80-250 zł, a jego montaż zwykle 100-250 zł za sztukę. Ceny zależą od materiału, dostępu, regionu i zakresu prac.
Co sprawdzić przed zakryciem instalacji
Przed tynkowaniem lub zabudowaniem kanałów sprawdź, czy każdy przewód ma właściwy wylot, nie jest zanieczyszczony i zachowuje pion. Zrób zdjęcia przebiegu instalacji, zmierz położenie kratek i zostaw dostęp do elementów wymagających czyszczenia. Taka dokumentacja przydaje się później przy remoncie albo kontroli kominiarskiej.
Po zakończeniu prac wykonaj odbiór przewodów oraz pomiar ciągu i przepływu. Sama kartka przy kratce może wskazać oczywisty problem, ale nie pokaże, czy wymiana powietrza spełnia wymagania dla konkretnego budynku. Najtańszy moment na poprawki przypada przed wykończeniem ścian, nie po pojawieniu się pleśni.
Jeśli miałbym sprowadzić cały temat do jednej praktycznej zasady, brzmiałaby ona tak: projektuj wentylację jako drogę powietrza przez cały dom, a nie jako zestaw pojedynczych kratek. Dobry nawiew, krótkie przejście pod drzwiami, pionowy drożny kanał i bezpieczne zakończenie ponad dachem dają znacznie więcej niż przypadkowe zwiększanie średnicy przewodu.
