Budowa domu szybko pokazuje, że instalacja elektryczna to nie tylko gniazdka i włączniki na ścianach. Dobry schemat prowadzi energię od przyłącza i licznika przez rozdzielnicę do osobnych obwodów oświetlenia, gniazd oraz urządzeń dużej mocy. Pokażę, jak czytać taki układ, jak podzielić obwody w domu jednorodzinnym i których błędów nie popełniać przed tynkowaniem.
Przemyślany układ zwiększa bezpieczeństwo i wygodę na lata
- Rozdzielnica jest centrum instalacji i miejscem, w którym znajdują się główne zabezpieczenia.
- Dom dzieli się na osobne obwody oświetlenia, gniazd i urządzeń o dużej mocy.
- Typowy budynek o powierzchni 120-150 m² potrzebuje zwykle około 14-18 obwodów, choć nie jest to sztywna norma.
- Przewód ochronny PE i neutralny N powinny być prowadzone oddzielnie w obwodach odbiorczych.
- Po wykonaniu instalacji trzeba przeprowadzić pomiary odbiorcze i zachować ich protokoły.

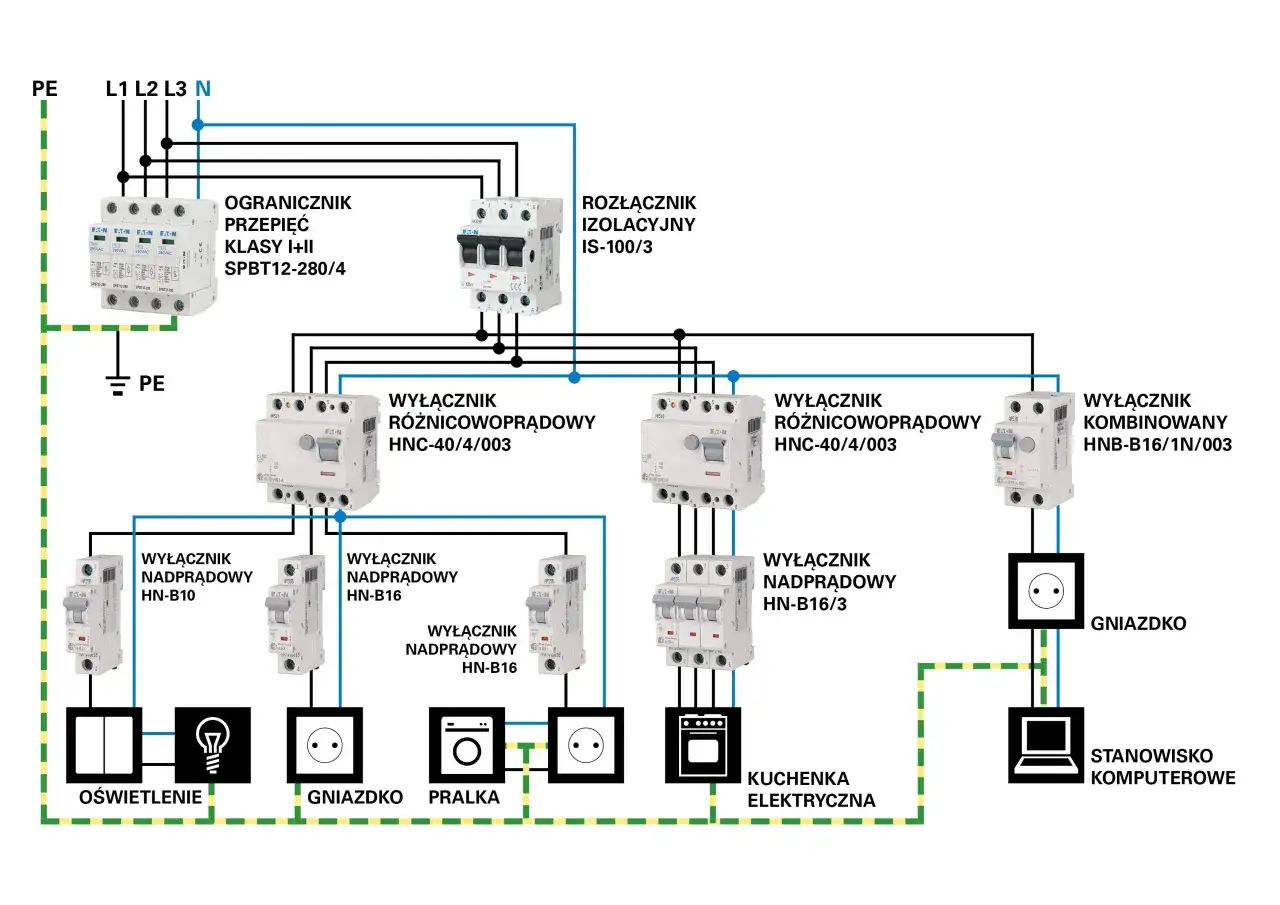

Jak wygląda schemat instalacji elektrycznej w domu
Najprostszy układ można odczytać od lewej do prawej albo od góry do dołu. Energia płynie zgodnie z następującą kolejnością:
sieć elektroenergetyczna → złącze → licznik → rozdzielnica główna → zabezpieczenia → obwody odbiorcze → gniazda, lampy i urządzenia
W praktyce licznik często znajduje się w złączu na granicy działki lub w innym miejscu wskazanym przez operatora sieci. Od niego zasilanie trafia do rozdzielnicy w domu. To właśnie rozdzielnica rozdziela prąd na poszczególne części budynku i ogranicza skutki awarii do możliwie małego obszaru.
Na rysunku instalacji powinny być zaznaczone nie tylko punkty końcowe, ale również trasy przewodów, puszki, rozdzielnica, uziemienie, połączenia wyrównawcze oraz typy zabezpieczeń. Sam plan gniazdek nie jest jeszcze pełnym projektem elektrycznym.
Co oznaczają podstawowe przewody
W typowej instalacji jednofazowej 230 V spotkasz przewód fazowy L, neutralny N oraz ochronny PE. Przewód fazowy dostarcza napięcie, neutralny zamyka obwód, a ochronny służy do zabezpieczenia użytkownika w razie uszkodzenia izolacji. W instalacji trójfazowej pojawiają się trzy przewody fazowe, zwykle oznaczane jako L1, L2 i L3.
Kolory pomagają podczas montażu, ale nie wolno identyfikować przewodu wyłącznie po barwie. Połączenia trzeba sprawdzać miernikiem, a prace przy instalacji powinna wykonywać osoba z odpowiednimi kwalifikacjami.
Podział na obwody decyduje o wygodzie użytkowania
Najczęściej popełniany błąd polega na podłączeniu zbyt wielu odbiorników do kilku wspólnych obwodów. Taki układ może być tańszy na początku, lecz po zadziałaniu jednego zabezpieczenia gaśnie duża część domu. Zdecydowanie lepiej rozdzielić instalację tak, aby awaria pralki nie wyłączała oświetlenia w kuchni i gniazd w salonie.
Dla domu o powierzchni około 120-150 m² przyjmuję jako rozsądny punkt wyjścia 14-18 obwodów. Dokładna liczba zależy od ogrzewania, kuchni, garażu, klimatyzacji, fotowoltaiki, pompy ciepła i planowanych urządzeń.
| Rodzaj obwodu | Przykładowe zastosowanie | Dlaczego warto go wydzielić |
|---|---|---|
| Oświetlenie | Parter, piętro, garaż, elewacja | Awaria jednego obwodu nie pogrąża całego domu w ciemności |
| Gniazda ogólne | Salon, sypialnie, korytarz | Łatwiejsza diagnostyka przeciążenia lub uszkodzenia urządzenia |
| Kuchnia | Blat roboczy, lodówka, zmywarka, piekarnik | Duża liczba odbiorników pracuje często jednocześnie |
| Łazienka | Pralka, suszarka, gniazda przy umywalce | Wilgoć wymaga szczególnie starannej ochrony |
| Urządzenia dużej mocy | Płyta indukcyjna, pompa ciepła, bojler, klimatyzacja | Wymagają osobnego doboru przewodu i zabezpieczenia |
| Obwody zewnętrzne | Ogród, taras, brama, gniazda elewacyjne | Wilgoć i uszkodzenia mechaniczne zwiększają ryzyko awarii |
Oświetlenie i gniazda najlepiej prowadzić jako osobne grupy. Urządzenia montowane na stałe oraz odbiorniki o większej mocy, na przykład piekarnik, zmywarka, pralka czy podgrzewacz wody, zwykle potrzebują dedykowanych obwodów. Nie oznacza to, że każdy sprzęt zawsze wymaga identycznego rozwiązania. Decydują moc znamionowa, instrukcja producenta, długość trasy i sposób ułożenia przewodu.
Przykładowy podział dla domu jednorodzinnego
- 2 obwody oświetlenia dla różnych kondygnacji.
- 3-4 obwody gniazd w pokojach i komunikacji.
- 2 obwody gniazd kuchennych.
- Osobne obwody dla lodówki, zmywarki, piekarnika i płyty.
- Osobny obwód dla pralki i suszarki.
- Obwód łazienkowy oraz obwody zewnętrzne.
- Dodatkowe zasilanie garażu, bramy, kotłowni, klimatyzacji lub pompy ciepła.
Taki rozkład nie jest gotowym projektem, ale dobrze pokazuje sposób myślenia. Ja zawsze zostawiam również rezerwę w rozdzielnicy, ponieważ po kilku latach pojawia się ładowarka samochodu, klimatyzacja, markiza, system alarmowy albo dodatkowy obwód w ogrodzie.
Co powinno znaleźć się w rozdzielnicy
Rozdzielnica jest miejscem, w którym spotykają się wszystkie obwody. Jej wyposażenie dobiera się do układu sieci, mocy przyłączeniowej, rodzaju odbiorników i projektu. Nie istnieje jeden uniwersalny schemat rozdzielnicy odpowiedni dla każdego domu.
W typowym układzie można znaleźć rozłącznik główny, ogranicznik przepięć, wyłączniki różnicowoprądowe oraz wyłączniki nadprądowe. W zależności od instalacji dochodzą zabezpieczenia fotowoltaiki, magazynu energii, pompy ciepła, agregatu lub ładowarki samochodowej.
Najważniejsze aparaty zabezpieczające
- Rozłącznik główny pozwala odłączyć zasilanie budynku podczas prac serwisowych lub awarii.
- Wyłącznik nadprądowy chroni przewód i obwód przed skutkami przeciążenia oraz zwarcia. Jego wartość musi wynikać z obciążalności przewodu i warunków instalacji.
- Wyłącznik różnicowoprądowy RCD reaguje na prąd upływowy i uzupełnia ochronę przeciwporażeniową. Nie zastępuje zabezpieczenia nadprądowego.
- Ogranicznik przepięć SPD ogranicza przepięcia powstające między innymi podczas wyładowań atmosferycznych lub przełączeń w sieci.
- Szyny PE i N służą do uporządkowanego rozdziału przewodów ochronnych i neutralnych.
Polskie warunki techniczne wymagają między innymi oddzielnego przewodu ochronnego i neutralnego w obwodach rozdzielczych i odbiorczych, stosowania wyłączników nadprądowych, ochrony różnicowoprądowej oraz połączeń wyrównawczych. W praktyce oznacza to, że schemat trzeba przygotować pod konkretny układ sieci, a nie skopiować z przypadkowego rysunku znalezionego w internecie.
Nie oszczędzałbym na wielkości obudowy. 20-30% wolnego miejsca w rozdzielnicy daje możliwość późniejszej rozbudowy i ułatwia pracę elektrykowi. Zbyt ciasna rozdzielnica utrudnia chłodzenie, opisanie aparatów i bezpieczny serwis.
Jak zaplanować instalację przed tynkami i wylewkami
Najlepszy moment na planowanie przypada przed rozpoczęciem bruzdowania i układania przewodów. Trzeba przejść przez każde pomieszczenie z planem domu i zaznaczyć nie tylko obecne urządzenia, ale także te, które mogą pojawić się za kilka lat.
Praktyczna kolejność planowania
- Ustal moc przyłączeniową oraz sposób zasilania domu.
- Rozmieść rozdzielnicę w miejscu łatwo dostępnym, suchym i nienarażonym na uszkodzenia.
- Zaznacz punkty oświetleniowe, włączniki i gniazda na rzucie każdej kondygnacji.
- Wydziel odbiorniki dużej mocy i sprawdź ich wymagania przyłączeniowe.
- Zaplanuj przewody do garażu, ogrodu, bramy, domofonu, internetu i monitoringu.
- Dodaj rezerwowe peszle oraz wolne miejsca w rozdzielnicy.
- Po wykonaniu instalacji zrób zdjęcia tras przewodów, zanim zostaną zakryte.
Zdjęcia przewodów przed tynkowaniem są niedocenionym elementem dokumentacji. Przydają się przy montażu szafek, wierceniu otworów i późniejszych remontach. Dobrze jest sfotografować każdą ścianę z widocznym punktem odniesienia, a pliki opisać nazwą pomieszczenia i kondygnacją.
Trasy przewodów prowadzi się zwykle pionowo i poziomo, dzięki czemu można przewidzieć ich przebieg. Unikałbym przypadkowych skosów oraz prowadzenia instalacji w miejscach, w których później będą wiercone mocowania. Plan powykonawczy i fotografie są znacznie bardziej praktyczne niż pamięć domowników.
Przeczytaj również: Wentylacja grawitacyjna z rur PVC - jak zrobić ją dobrze?
Nie zapomnij o instalacjach przyszłości
Jeżeli planujesz fotowoltaikę, pompę ciepła, klimatyzację lub ładowarkę samochodu elektrycznego, uwzględnij je przed zamówieniem rozdzielnicy. Nie zawsze trzeba od razu montować wszystkie urządzenia, ale trzeba przewidzieć miejsce, trasę przewodów i odpowiednią moc.
Podobnie postępuję z instalacją niskoprądową. Puste peszle do punktów dostępowych Wi-Fi, kamer, czujników i bramy kosztują niewiele na etapie budowy, a późniejsze prowadzenie przewodów po wykończonym domu bywa kłopotliwe i mało estetyczne.
Przewody i zabezpieczenia trzeba dobierać razem
Popularne przewody miedziane 3 × 1,5 mm² dla oświetlenia i 3 × 2,5 mm² dla wielu obwodów gniazdowych są jedynie częstym rozwiązaniem, a nie automatyczną receptą. Przekrój zależy między innymi od długości trasy, sposobu ułożenia, temperatury, liczby przewodów oraz spodziewanego obciążenia.
Tak samo nie można dobierać wyłącznika nadprądowego wyłącznie na podstawie tego, co zastosował sąsiad. Zabezpieczenie ma chronić przewód, dlatego większy wyłącznik nie zwiększa bezpiecznie mocy obwodu, jeśli przewód nie jest do tego przystosowany.
| Element do ustalenia | Co bierze pod uwagę elektryk |
|---|---|
| Przekrój przewodu | Obciążalność, długość trasy, sposób ułożenia i spadek napięcia |
| Zabezpieczenie nadprądowe | Charakter obciążenia, prąd obliczeniowy i zdolność przewodu do przenoszenia prądu |
| RCD | Rodzaj odbiorników, prąd znamionowy, typ urządzenia i podział obwodów |
| Zasilanie 230 V lub 400 V | Moc urządzenia i wymagania producenta |
W przypadku płyty indukcyjnej, pompy ciepła czy stacji ładowania samochodu nie należy korzystać z ogólnego schematu dla gniazd. To odbiorniki, dla których trzeba wykonać osobne obliczenia i sprawdzić instrukcję urządzenia. Projekt producenta ma tu pierwszeństwo przed internetowym przykładem.
Najczęstsze błędy na schemacie i podczas wykonania
Najdroższe pomyłki nie zawsze wynikają z ceny materiałów. Często problemem jest brak decyzji podjętych przed zamknięciem ścian. Późniejsza korekta oznacza kucie, dodatkowe przewody i kompromisy w wykończeniu.
- Za mało obwodów, przez co jedno zabezpieczenie wyłącza kilka pomieszczeń.
- Brak osobnego zasilania dla urządzeń dużej mocy.
- Rozdzielnica bez zapasu miejsca i bez czytelnych opisów.
- Brak gniazd na tarasie, w garażu, przy bramie i w ogrodzie.
- Pominięcie przewodów do rolet, alarmu, internetu lub monitoringu.
- Łączenie przewodów ochronnych i neutralnych w niewłaściwym miejscu.
- Dobieranie zabezpieczenia bez sprawdzenia przekroju i długości przewodu.
- Zakrycie instalacji bez zdjęć i aktualizacji dokumentacji.
Szczególnie ostrożnie podchodzę do porad typu „zrób całą instalację sam, a elektryk tylko ją podpisze”. Podpis nie zastępuje prawidłowych obliczeń, pomiarów ani odpowiedzialności za wykonanie. Można samodzielnie przygotować rozmieszczenie punktów i listę urządzeń, ale prace przy rozdzielnicy oraz sprawdzenie ochrony powinien wykonać wykwalifikowany elektryk.
Odbiór instalacji zamyka cały proces
Gotowy schemat nie kończy pracy w momencie zamontowania gniazd. Przed rozpoczęciem użytkowania instalację trzeba sprawdzić podczas oględzin i pomiarów. Bada się między innymi ciągłość przewodów ochronnych, rezystancję izolacji, skuteczność samoczynnego wyłączenia zasilania oraz działanie wyłączników różnicowoprądowych.
Po wykonaniu pomiarów inwestor powinien otrzymać protokoły odbiorcze. Dobrze zachować je razem ze schematem, zdjęciami tras przewodów, instrukcjami urządzeń i dokumentacją powykonawczą.
Przycisk TEST na RCD pozwala sprawdzić mechanizm wyłącznika, ale nie zastępuje pełnych pomiarów. Jeśli zabezpieczenie nie reaguje, wyłącza się bez wyraźnej przyczyny albo po modernizacji instalacji zachowuje się inaczej niż wcześniej, potrzebna jest diagnostyka, a nie wielokrotne załączanie aparatu.
Dobry schemat zaczyna się od przyszłego sposobu życia
Najbardziej użyteczny plan nie jest tym, który ma najmniej przewodów, lecz tym, który odpowiada na realne potrzeby mieszkańców i zostawia rozsądny margines na zmiany. Przed rozpoczęciem prac sprawdź listę urządzeń, podziel dom na niezależne obwody, przewidź instalacje zewnętrzne i zostaw rezerwę w rozdzielnicy.
Jeśli schemat ma służyć do wykonania instalacji, potraktuj go jako część projektu przygotowanego dla konkretnego budynku, a nie instrukcję do bezpośredniego kopiowania. Bezpieczeństwo zapewnia dopiero połączenie właściwego projektu, fachowego montażu i potwierdzonych pomiarami zabezpieczeń.
