Gdy w domu nagle gaśnie światło albo wyłącza się gniazdo w garażu, zwykle winne jest przeciążenie, zwarcie lub uszkodzenie urządzenia. Rodzaj zastosowanego zabezpieczenia decyduje o tym, jak szybko instalacja zareaguje i czy po usunięciu problemu wystarczy ponownie załączyć aparat, czy trzeba wymienić wkładkę. Poniżej porządkuję najważniejsze typy bezpieczników i wyłączników, pokazuję ich zastosowanie oraz wyjaśniam, jak nie pomylić ochrony nadprądowej z różnicowoprądową i przepięciową.
Najważniejsze różnice między zabezpieczeniami elektrycznymi
- Bezpiecznik topikowy przerywa obwód przez stopienie wkładki i po zadziałaniu wymaga wymiany.
- Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem, a po usunięciu przyczyny można go ponownie załączyć.
- Charakterystyka B, C lub D określa reakcję wyłącznika na krótkotrwały prąd rozruchowy.
- RCD reaguje na prąd upływowy, ale nie zastępuje zabezpieczenia nadprądowego.
- SPD ogranicza przepięcia, lecz również nie pełni funkcji klasycznego bezpiecznika.
- Prąd znamionowy dobiera się do przewodów, sposobu ułożenia instalacji i spodziewanego obciążenia, a nie tylko do mocy urządzenia.
Co właściwie chroni bezpiecznik
Bezpiecznik ma przerwać obwód, gdy prąd przekroczy wartość bezpieczną dla przewodu albo urządzenia. Najczęściej chroni przed przeciążeniem, czyli zbyt dużym prądem płynącym przez dłuższy czas, oraz przed zwarciem, podczas którego natężenie rośnie gwałtownie.
W praktyce słowo „bezpiecznik” bywa używane szeroko. Fachowo bezpiecznik topikowy jest elementem jednorazowym, natomiast popularny „bezpiecznik automatyczny” to najczęściej wyłącznik nadprądowy. Oba urządzenia chronią przed przetężeniem, ale działają i obsługuje się je inaczej.
Sam bezpiecznik nie sprawdza, czy ktoś dotknął uszkodzonego przewodu, nie chroni też skutecznie przed każdym przepięciem. Dlatego kompletna rozdzielnica może zawierać kilka różnych aparatów, z których każdy odpowiada za inne zagrożenie.
Bezpieczniki topikowe mają kilka ważnych odmian
W bezpieczniku topikowym znajduje się cienki element, który nagrzewa się pod wpływem prądu. Po przekroczeniu określonego obciążenia topik się przepala i rozłącza obwód. To rozwiązanie jest proste, tanie i odporne, ale po zadziałaniu potrzebna jest wymiana wkładki.
Wkładki D i Diazed
Wkładki D, nazywane też Diazed, mają gwintowaną konstrukcję i często występują w starszych domowych rozdzielnicach. Ich prąd znamionowy może wynosić między innymi 6, 10, 16, 20, 25 lub 35 A, ale sama wartość widoczna na wkładce nie wystarcza do bezpiecznej wymiany.
Ważny jest również rozmiar podstawy oraz tak zwana podkładka kalibrowa, która utrudnia włożenie wkładki o zbyt dużym prądzie. Nie wolno zastępować przepalonego bezpiecznika drutem, folią ani większą wkładką. Taki „patent” usuwa ochronę przewodu i może doprowadzić do przegrzania instalacji.
Wkładki D0 i Neozed
Wkładki D0, określane jako Neozed, są mniejsze i często stosuje się je w nowocześniejszych układach bezpiecznikowych. Zajmują mniej miejsca niż klasyczne Diazed, a ich montaż odbywa się w podstawach lub rozłącznikach dostosowanych do konkretnego systemu.
Ten typ spotyka się między innymi w rozdzielnicach budynków, obwodach pomocniczych i niektórych instalacjach przemysłowych. Ich zaletą jest uporządkowana konstrukcja, natomiast wadą pozostaje konieczność posiadania właściwej wkładki na wymianę.
Bezpieczniki cylindryczne i NH
Bezpieczniki cylindryczne mają postać wkładki w rurkowej obudowie. Używa się ich w obwodach sterowania, automatyce, instalacjach fotowoltaicznych i mniejszych rozdzielnicach, zależnie od parametrów konkretnego modelu.
Wkładki NH są przeznaczone do większych prądów i wysokich poziomów zwarciowych. Można je spotkać w złączach, rozdzielnicach głównych, obiektach gospodarczych oraz instalacjach przemysłowych. Ich wymiana wymaga odpowiednich narzędzi i procedur, dlatego nie jest to zadanie dla przypadkowego użytkownika.
| Typ wkładki | Typowe miejsce zastosowania | Najważniejsza cecha |
|---|---|---|
| D lub Diazed | Starsze instalacje domowe i pomocnicze | Gwintowana konstrukcja i wymienne wkładki |
| D0 lub Neozed | Rozdzielnice budynkowe i przemysłowe | Małe wymiary oraz system kalibracji |
| Cylindryczna | Automatyka, sterowanie, PV | Duży wybór charakterystyk i wymiarów |
| NH | Główne rozdzielnice i duże odbiorniki | Praca przy dużych prądach zwarciowych |
Wyłączniki nadprądowe są wygodne, ale trzeba dobrać je świadomie
Wyłącznik nadprądowy łączy dwa mechanizmy. Człon termiczny reaguje na długotrwałe przeciążenie, a człon elektromagnetyczny na szybkie zwarcie. Po zadziałaniu można go ponownie załączyć, jednak tylko wtedy, gdy usunięto przyczynę wyłączenia.
W domowych rozdzielnicach najczęściej spotyka się aparaty o charakterystyce B. Dla nich człon zwarciowy reaguje orientacyjnie przy prądzie od 3 do 5 razy większym od znamionowego. Charakterystyka C działa zwykle przy około 5-10 razy większym prądzie, a D przy około 10-20 razy większym.
Nie oznacza to, że wyłącznik C jest „lepszy” od B. Charakterystyka C ma sens przy odbiornikach z wyższym prądem rozruchowym, takich jak silnik bramy, pompa, sprężarka czy niektóre elektronarzędzia. W typowym obwodzie oświetleniowym lub gniazdowym bez uzasadnienia może pogorszyć warunki szybkiego wyłączenia.
| Charakterystyka | Orientacyjny zakres zadziałania członu zwarciowego | Przykładowe zastosowanie |
|---|---|---|
| B | 3-5 × In | Oświetlenie, zwykłe gniazda, elektronika |
| C | 5-10 × In | Silniki, pompy, sprężarki, garaż |
| D | 10-20 × In | Duże transformatory i wybrane obciążenia przemysłowe |
Symbol 16 A na wyłączniku nie oznacza, że można go bezpiecznie zamontować w każdym obwodzie. Prąd znamionowy musi pasować do przekroju przewodu, sposobu jego ułożenia, temperatury otoczenia i warunków zwarciowych. Zwiększenie zabezpieczenia z 16 do 20 lub 25 A bez sprawdzenia przewodów jest jednym z groźniejszych błędów modernizacyjnych.
Różnicówka i ochrona przepięciowa pełnią inne zadania
Wyłącznik różnicowoprądowy, potocznie nazywany różnicówką albo RCD, nie jest bezpiecznikiem nadprądowym. Porównuje prąd płynący przewodem fazowym i neutralnym, a gdy wykryje różnicę świadczącą o upływie prądu, odłącza obwód.
W obwodach domowych często stosuje się RCD o czułości 30 mA jako dodatkową ochronę ludzi. Taki aparat nie zastąpi wyłącznika nadprądowego, ponieważ nie zabezpiecza przewodów przed zwykłym przeciążeniem. W rozdzielnicy potrzebne są oba rodzaje ochrony albo aparat kombinowany RCBO, który łączy funkcję RCD i wyłącznika nadprądowego.
Starsza instalacja dwuprzewodowa, szczególnie z przewodami aluminiowymi i bez prawidłowego przewodu ochronnego, wymaga oceny elektryka przed dołożeniem RCD. Samo zamontowanie różnicówki nie naprawia błędów w układzie przewodów i może powodować częste, trudne do zdiagnozowania wyłączenia.
Ogranicznik przepięć SPD działa jeszcze inaczej. Jego zadaniem jest ograniczenie krótkich wzrostów napięcia wywołanych na przykład wyładowaniem atmosferycznym lub zakłóceniami w sieci. SPD nie zastępuje ochrony nadprądowej, a jego dobór powinien uwzględniać układ sieci, instalację odgromową i sposób doprowadzenia zasilania.
Jak dobrać zabezpieczenie do domu, ogrodu i garażu
Przy doborze zaczynam od obwodu, nie od nazwy urządzenia. Sprawdzam przekrój przewodu, długość trasy, sposób ułożenia, moc odbiorników, spodziewany prąd rozruchowy i wymaganą zdolność wyłączania. Dopiero z tego wynika właściwy aparat oraz jego prąd znamionowy.
Obwody gniazd i oświetlenia

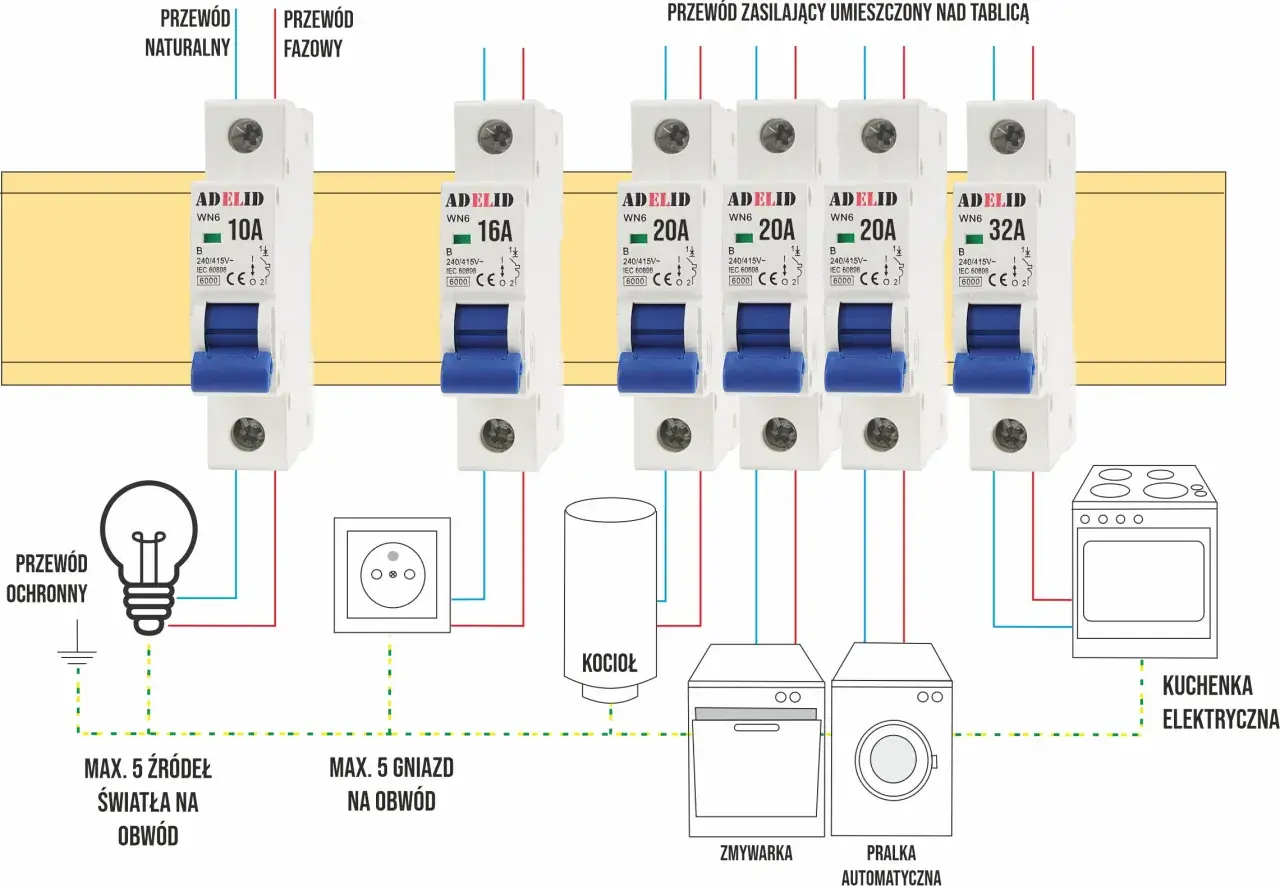

W typowych obwodach domowych często spotyka się wyłączniki B10 dla oświetlenia i B16 dla gniazd, ale nie są to wartości uniwersalne. Ostateczny dobór zależy od projektu i pomiarów, a nie od zwyczaju instalatora. Szczególnie ostrożnie podchodzę do starych przewodów aluminiowych, luźnych zacisków i obwodów, które zasilały kiedyś znacznie mniej urządzeń.
Kuchnia, łazienka i ogrzewanie
Piekarnik, płyta indukcyjna, pralka, suszarka i podgrzewacz wody często powinny mieć osobne obwody. Łączenie kilku dużych odbiorników na jednym zabezpieczeniu prowadzi do powtarzających się przeciążeń, nawet jeśli pojedyncze urządzenia działają prawidłowo.
W łazience, pralni i innych wilgotnych pomieszczeniach szczególnego znaczenia nabiera ochrona różnicowoprądowa oraz prawidłowe połączenia ochronne. Tu nie warto szukać oszczędności na aparaturze ani sprowadzać problemu do wymiany wyłącznika na większy.
Garaż, warsztat i instalacje na posesji
Dla bramy, pompy ogrodowej, kosiarki, piły lub kompresora ważny może być prąd rozruchowy silnika. W niektórych sytuacjach charakterystyka C ogranicza przypadkowe wyzwalanie, ale musi być zgodna z impedancją pętli zwarcia i warunkiem samoczynnego wyłączenia zasilania.
Gniazda na zewnątrz powinny być chronione przez RCD 30 mA, mieć osprzęt przeznaczony do pracy w danych warunkach oraz właściwe zabezpieczenie mechaniczne. Przy długim przewodzie do altany lub pompy trzeba dodatkowo uwzględnić spadek napięcia. Sam wyłącznik o większym prądzie nie rozwiąże problemu zbyt cienkiego przewodu.
Przeczytaj również: Kanalizacja w domu - jak zaplanować ją bez kosztownych błędów?
Fotowoltaika i prąd stały
W instalacjach PV stosuje się wkładki oznaczane między innymi jako gPV, przeznaczone do ochrony obwodów prądu stałego. Nie należy zastępować ich przypadkową wkładką przeznaczoną do prądu przemiennego, ponieważ gaszenie łuku elektrycznego w obwodzie DC wymaga innych parametrów.
Podobna zasada dotyczy magazynów energii, zasilaczy i instalacji niskonapięciowych. Liczy się nie tylko amperaż, lecz także napięcie znamionowe, rodzaj prądu, zdolność wyłączania oraz sposób montażu.
Co zrobić, gdy zabezpieczenie zadziała
Jeżeli wyłączył się wyłącznik nadprądowy, odłącz urządzenia podłączone do danego obwodu i spróbuj ustalić, czy problem pojawił się po uruchomieniu konkretnego odbiornika. Można wykonać jedną ostrożną próbę ponownego załączenia, ale powtarzające się wyłączenie oznacza, że przyczyna nadal istnieje.
Gdy wyłącza się RCD, nie należy omijać go ani blokować. Trzeba odłączyć podejrzane urządzenia, zwłaszcza te używane w wilgotnym środowisku, i sprawdzić, czy aparat pozostaje załączony. Jeśli nie, potrzebna jest diagnostyka instalacji.
Przy bezpieczniku topikowym najpierw wyłącza się zasilanie, a potem wymienia wkładkę na identyczną pod względem typu, prądu i napięcia. Jeśli wkładka przepala się ponownie, wymiana bez sprawdzenia obwodu jest złym pomysłem. Może wskazywać na zwarcie, uszkodzenie izolacji albo przeciążenie.
Do elektryka zgłosiłbym się od razu przy zapachu spalenizny, nagrzanej rozdzielnicy, trzaskach, śladach nadpalenia, iskrzeniu lub częstym wyłączaniu zabezpieczeń. W takich sytuacjach problemem może być nie sam aparat, lecz luźny zacisk albo uszkodzony przewód.
Najczęstsze błędy przy wyborze bezpiecznika
- Zwiększanie amperażu bez sprawdzenia przekroju i obciążalności przewodu.
- Montowanie charakterystyki C lub D tam, gdzie wystarczyłaby B.
- Traktowanie RCD jako zamiennika wyłącznika nadprądowego.
- Wkładanie większej wkładki topikowej, ponieważ poprzednia często się przepalała.
- Łączenie wielu urządzeń dużej mocy na jednym obwodzie.
- Użycie zabezpieczenia AC w obwodzie DC, na przykład po stronie paneli fotowoltaicznych.
- Zakup aparatu wyłącznie na podstawie liczby amperów, bez sprawdzenia napięcia i zdolności wyłączania.
Z mojego doświadczenia wynika, że najwięcej problemów bierze się z myślenia, że zabezpieczenie ma przede wszystkim „nie wybijać”. Jego zadaniem jest zadziałać w odpowiednim momencie. Jeśli wyłącznik reaguje zbyt często, trzeba znaleźć przyczynę, a nie usuwać objaw większym aparatem.
Dobrze dobrane zabezpieczenie zaczyna się od całej instalacji
Najważniejszy wybór wygląda zwykle tak: bezpiecznik topikowy sprawdzi się tam, gdzie liczy się prostota i odporność, wyłącznik nadprądowy ułatwi codzienną obsługę, RCD zapewni dodatkową ochronę przed prądem upływowym, a SPD ograniczy skutki przepięć. Te aparaty uzupełniają się, zamiast wzajemnie zastępować.
W domu, garażu czy ogrodzie nie dobierałbym zabezpieczenia wyłącznie według mocy odbiornika. Bezpieczna instalacja wymaga sprawdzenia przewodów, sposobu ułożenia, warunków zwarciowych i stanu całej rozdzielnicy. To właśnie te szczegóły decydują, czy wybrany rodzaj ochrony rzeczywiście zadziała wtedy, gdy będzie najbardziej potrzebny.
