Gdy w ręku masz przewód opisany jako YDYp 3×1,5 albo H07VV-F 3G1,5, kilka liter i cyfr mówi znacznie więcej, niż wygląda na pierwszy rzut oka. Z ich pomocą można ustalić budowę przewodu, liczbę żył, ich przekrój, rodzaj izolacji i przewidywane zastosowanie. Pokażę, jak czytać oznaczenia kabli, a także gdzie kończy się szybka interpretacja symbolu i zaczyna konieczność sprawdzenia karty katalogowej.
Najważniejsze informacje o oznaczeniach przewodów
- 3×2,5 oznacza trzy żyły, z których każda ma przekrój 2,5 mm².
- G w oznaczeniu przewodu informuje o obecności żyły ochronnej żółto-zielonej, a X o jej braku.
- YDYp jest przewodem instalacyjnym do ułożenia na stałe, natomiast YKY stosuje się między innymi na zewnątrz i w ziemi.
- Brązowy, czarny i szary zwykle oznaczają żyły fazowe, niebieski neutralną, a żółto-zielony ochronną.
- Symbol nie określa samodzielnie dopuszczalnego obciążenia. Trzeba uwzględnić sposób ułożenia, długość trasy i zabezpieczenie.
Z czego składa się oznaczenie przewodu
Oznaczenie przewodu jest skróconym opisem jego konstrukcji. Litery odnoszą się zwykle do materiału izolacji, powłoki, rodzaju żył albo przeznaczenia, a cyfry określają parametry użytkowe. Najłatwiej czytać je od lewej do prawej, ale trzeba pamiętać, że system polski i system harmonizowany H różnią się sposobem kodowania.
W instalacjach domowych spotkasz przede wszystkim oznaczenia krajowe, takie jak DY, YDY, YDYp czy YKY. Na przewodach zasilających urządzenia i przedłużaczach często pojawiają się natomiast symbole europejskie, na przykład H05VV-F lub H07RN-F. Nie każdy znak da się bezpiecznie rozszyfrować bez dokumentacji producenta, dlatego traktuję poniższą tabelę jako praktyczny klucz do najczęstszych przypadków, a nie pełny słownik wszystkich kabli.
| Oznaczenie | Najczęstsze znaczenie | Co z tego wynika |
|---|---|---|
| Y | Polwinit, czyli PVC | Informuje o rodzaju izolacji lub powłoki. |
| D | Żyła jednodrutowa | Przewód jest sztywniejszy i przeznaczony do instalacji stałych. |
| K | Kabel elektroenergetyczny w oznaczeniach krajowych | Najczęściej wskazuje na kabel przeznaczony do zasilania. |
| p | Wykonanie płaskie | Przewód ma płaski kształt, wygodny przy prowadzeniu kilku żył obok siebie. |
| H | Typ zharmonizowany | Oznaczenie należy odczytywać według europejskiego systemu HD. |
Litera Y nie oznacza automatycznie, że przewód nadaje się do każdego miejsca. PVC może sprawdzać się w typowej instalacji wewnętrznej, ale nie każdy przewód z taką izolacją jest odporny na wilgoć, promieniowanie UV, oleje czy ciągłe zginanie. Właśnie dlatego samo rozszyfrowanie skrótu powinno być pierwszym etapem, a nie końcową decyzją zakupową.
Przykłady, które warto umieć rozłożyć
YDYp 3×1,5
To jeden z najbardziej rozpoznawalnych przewodów instalacyjnych. Zapis 3×1,5 oznacza trzy żyły o przekroju 1,5 mm² każda, a litera „p” wskazuje na płaskie wykonanie. Taki przewód często prowadzi się w instalacjach oświetleniowych, choć ostateczny dobór zależy od projektu, zabezpieczenia i sposobu ułożenia.
Nie należy odczytywać zapisu 3×1,5 jako łącznego przekroju 4,5 mm². Każda żyła ma osobny przekrój 1,5 mm² i osobną funkcję. W typowym obwodzie mogą to być żyła fazowa, neutralna oraz ochronna.
YKY 5×10
W tym przypadku mamy do czynienia z kablem elektroenergetycznym o izolacji i powłoce z polwinitu oraz pięcioma żyłami o przekroju 10 mm². Taki format spotyka się przy zasilaniu budynków, rozdzielnic lub większych odbiorników, także na trasach zewnętrznych i ziemnych, jeśli konkretny produkt ma takie dopuszczenie.
Przy kablu ziemnym ważne są nie tylko litery. Sprawdzam jeszcze, czy producent dopuszcza ułożenie bezpośrednio w gruncie, jaki jest promień gięcia oraz czy kabel wymaga dodatkowej ochrony mechanicznej. Kabel przeznaczony do zastosowań zewnętrznych nie zawsze można po prostu zakopać w dowolnym podłożu.
Przeczytaj również: Melioracja działki - kiedy wybrać drenaż, rów lub retencję?

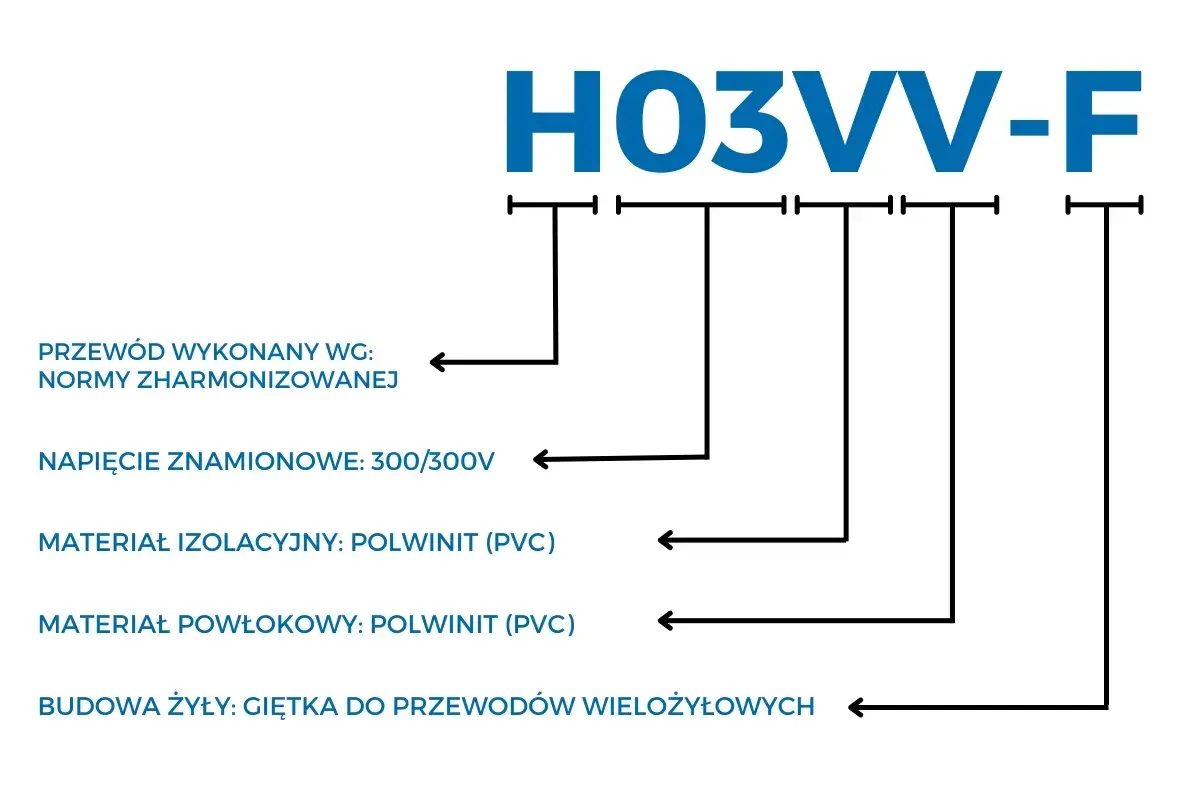

H07VV-F 3G1,5
Pierwsza litera H oznacza przewód zharmonizowany. Kod „07” odnosi się do napięcia znamionowego 450/750 V, „V” do izolacji z PVC, kolejne „V” do powłoki z PVC, a „F” do przewodu giętkiego. Zapis 3G1,5 informuje o trzech żyłach, w tym o żyle ochronnej, każda o przekroju 1,5 mm².
Taki przewód jest typowy dla przewodów przyłączeniowych i urządzeń, które mogą być okresowo przesuwane. Nie traktowałbym go jednak jako zamiennika YDY w ścianie. Giętkość nie oznacza uniwersalności, a przewód do urządzenia może mieć inne wymagania dotyczące temperatury, ruchu i sposobu mocowania.
Liczba żył, przekrój i obecność przewodu ochronnego
Najbardziej praktyczna część oznaczenia znajduje się zwykle po symbolu literowym. Zapis 2×1,5 oznacza dwie żyły po 1,5 mm², 4×4 cztery żyły po 4 mm², a 5×6 pięć żył po 6 mm². Znak „×” może być zapisany także jako „x”, bez zmiany znaczenia.
Różnica między zapisem G i X ma znaczenie przy planowaniu instalacji. W przewodzie 3G1,5 jedna z trzech żył jest ochronna, natomiast 3X1,5 oznacza trzy żyły bez żyły ochronnej. Nie wolno zakładać, że brak litery G oznacza przewód gorszy. Oznacza po prostu inną konfigurację żył i inne możliwe zastosowanie.
| Zapis | Interpretacja | Przykładowy sens praktyczny |
|---|---|---|
| 3G1,5 | Trzy żyły, w tym ochronna, 1,5 mm² | Zasilanie jednofazowego urządzenia wymagającego PE. |
| 3X1,5 | Trzy żyły bez żyły ochronnej, 1,5 mm² | Układ, w którym przewód ochronny nie jest częścią danego kabla. |
| 4×10 | Cztery żyły po 10 mm² | Trasa zasilająca o większym obciążeniu, po sprawdzeniu projektu. |
| 4×16/10 | Cztery żyły 16 mm² oraz dodatkowa żyła lub ekran 10 mm², zgodnie z kartą produktu | Nie wolno interpretować tego zapisu bez dokumentacji konkretnego kabla. |
Sam przekrój nie mówi jeszcze, ile prądu można bezpiecznie przesłać. Dopuszczalna obciążalność zależy między innymi od temperatury, liczby kabli ułożonych obok siebie, prowadzenia w tynku, rurze lub ziemi oraz długości obwodu. Dlatego nie dobieram zabezpieczenia wyłącznie na podstawie liczby zapisanej na izolacji.
Kolory żył pomagają, ale nie zastępują pomiaru
W nowych instalacjach zgodnych z przyjętymi zasadami identyfikacji kolorystycznej żył przewód żółto-zielony pełni funkcję ochronną PE, a niebieski jest przewodem neutralnym N. Żyły fazowe L najczęściej mają kolor brązowy, czarny albo szary.
| Kolor | Typowa funkcja | Ważne zastrzeżenie |
|---|---|---|
| Żółto-zielony | Ochronny PE | Nie wolno wykorzystywać go jako fazowego. |
| Niebieski | Neutralny N | W starszej lub błędnie wykonanej instalacji kolor może nie odpowiadać funkcji. |
| Brązowy, czarny, szary | Fazowy L | Kolor nie mówi o przekroju ani obciążalności żyły. |
Kolor jest wskazówką, nie dowodem. W budynku ze starą instalacją, po przeróbkach albo z błędami wykonawczymi nie ufam oznaczeniu izolacji bez sprawdzenia. Przed dotknięciem przewodu obwód trzeba odłączyć, zabezpieczyć przed przypadkowym załączeniem i potwierdzić brak napięcia odpowiednim miernikiem. Próbnik neonowy nie zastępuje pomiaru wykonywanego właściwym testerem.
Nie wolno też przemalowywać ani wykorzystywać żyły żółto-zielonej do innej funkcji tylko dlatego, że w kablu zabrakło dodatkowego przewodu. Taki skrót może stworzyć realne zagrożenie porażeniem, szczególnie przy uszkodzeniu izolacji urządzenia.
Oznaczenie to nie wszystko przy wyborze kabla
Najpierw ustalam przeznaczenie trasy. Inny przewód wybiera się do oświetlenia pod tynkiem, inny do zasilania garażu, pompy ogrodowej, bramy, instalacji w wilgotnym pomieszczeniu czy przewodu, który będzie regularnie zginany.
| Typ przewodu | Typowe zastosowanie | Czego nie zakładać automatycznie |
|---|---|---|
| DY | Pojedyncza żyła do rozdzielnic i rur instalacyjnych | Nie jest samodzielnym kablem do układania bez osłony. |
| YDY lub YDYp | Stałe instalacje wewnętrzne | Nie każdy wariant nadaje się na zewnątrz lub do ziemi. |
| YKY | Zasilanie zewnętrzne i trasy ziemne, jeśli potwierdza to karta produktu | Nie zwalnia z zachowania wymaganej głębokości, ochrony i promienia gięcia. |
| H05VV-F | Giętkie przewody przyłączeniowe do urządzeń | Nie jest przeznaczony do każdego rodzaju stałego montażu. |
| H07RN-F | Giętkie przewody gumowe do trudniejszych warunków | Odporność na warunki pracy nadal zależy od konkretnej wersji i instrukcji producenta. |
Jeżeli na oznaczeniu widzę napięcie 300/500 V, 450/750 V albo 0,6/1 kV, odczytuję je jako parametr znamionowy, a nie obietnicę, że przewód można zastosować w dowolnym obwodzie o takim napięciu. W zapisie U0/U pierwsza wartość odnosi się do napięcia między żyłą a ziemią, a druga do napięcia między żyłami. Konkretne dopuszczenia zawsze sprawdzam w dokumentacji.
Przy kablach prowadzonych na posesji dochodzą warunki mechaniczne i środowiskowe. Trasa do altany, oświetlenia ogrodu czy napędu bramy powinna uwzględniać wilgoć, możliwość uszkodzenia przez szpadel, mróz oraz późniejsze prace ogrodowe. Dobry przekrój nie naprawi złego sposobu ułożenia.
Jak uniknąć błędnej interpretacji symbolu
Najczęstszy błąd polega na odczytaniu tylko jednej części oznaczenia. Ktoś widzi 2,5 mm² i uznaje, że przewód nada się do każdego gniazda, choć nie sprawdza liczby żył, rodzaju izolacji, długości trasy ani sposobu prowadzenia. Drugi częsty problem to utożsamianie przewodu „ziemnego” z każdym czarnym kablem przeznaczonym do pracy na zewnątrz.
Przy wyborze sprawdzam cztery rzeczy w stałej kolejności:
- Rodzaj przewodu i jego przeznaczenie.
- Liczbę żył oraz obecność przewodu ochronnego.
- Przekrój żył, długość i sposób ułożenia.
- Napięcie, temperaturę i warunki środowiskowe podane przez producenta.
Jeśli zapis jest nietypowy, zawiera ukośnik, dodatkowe litery, ekran, pancerz albo nietypowy symbol materiału, nie zgaduję. Wyszukuję kartę katalogową po pełnym oznaczeniu i numerze producenta. To zajmuje chwilę, a może uchronić przed zakupem kabla, którego nie da się prawidłowo zakończyć w rozdzielnicy albo bezpiecznie ułożyć w gruncie.
Prace przy instalacji 230/400 V powinny wykonywać osoby z odpowiednimi kwalifikacjami. Odczytanie symbolu jest przydatne przy zakupie, inwentaryzacji i rozmowie z elektrykiem, ale nie zastępuje projektu, pomiarów ani odbioru instalacji.
Przed zakupem zrób tę krótką kontrolę
Najbezpieczniej zapisać pełne oznaczenie dokładnie tak, jak widnieje na kablu lub opakowaniu, razem z liczbą żył, przekrojem i napięciem. Potem porównuję je z miejscem montażu: wnętrzem budynku, elewacją, ziemią, pomieszczeniem wilgotnym albo urządzeniem ruchomym.
Jeżeli wszystko się zgadza, dopiero wtedy sprawdzam obciążalność i dobór zabezpieczenia. Taki sposób czytania oznaczeń pozwala szybko wyłapać podstawowe różnice między przewodem do ściany, kablem do ogrodu i giętkim przewodem zasilającym, a przy nietypowych instalacjach jasno pokazuje moment, w którym potrzebna jest dokumentacja i pomoc elektryka.
