Źle dobrane lub wykonane podłączenie kotła może oznaczać nierówne grzanie, hałas w rurach, wzrost ciśnienia, a w skrajnym przypadku poważne zagrożenie dla domowników. Pokażę, jak zaplanować podłączenie pieca CO, jakie elementy powinny znaleźć się między kotłem a grzejnikami oraz kiedy bezwzględnie potrzebny jest instalator z odpowiednimi uprawnieniami.
Bezpieczeństwo instalacji zależy od kilku decyzji podjętych przed montażem
- Rodzaj kotła determinuje schemat hydrauliczny, komin i sposób zabezpieczenia.
- Naczynie wzbiorcze, zawór bezpieczeństwa i odpowietrzenie chronią instalację przed wzrostem ciśnienia.
- Kocioł na paliwo stałe wymaga szczególnej kontroli temperatury powrotu i właściwego układu ochronnego.
- Przewód kominowy i wentylacja muszą być sprawdzone przed uruchomieniem urządzenia.
- Próba szczelności i regulacja są równie ważne jak samo połączenie rur.
Od czego zacząć planowanie instalacji
Najpierw trzeba ustalić, z jakim źródłem ciepła mamy do czynienia. Inaczej podłącza się kocioł gazowy kondensacyjny, inaczej pelletowy, a jeszcze inaczej tradycyjny kocioł na drewno lub węgiel. Różnice dotyczą nie tylko rur, lecz także komina, wentylacji, automatyki i zabezpieczeń.
Przed zakupem urządzenia sprawdzam przede wszystkim zapotrzebowanie budynku na ciepło. Kocioł o zbyt dużej mocy będzie często się włączał i wyłączał, szybciej się zużyje i może pracować nieekonomicznie. W domu o powierzchni 120-150 m² nie oznacza to automatycznie wyboru kotła o mocy 25 kW. Ostateczny dobór powinien wynikać z obliczeń strat ciepła, a nie wyłącznie z powierzchni budynku.
Trzeba też ocenić stan istniejącej instalacji. Stare grzejniki, zamulone rury i nieszczelne zawory mogą sprawić, że nowy kocioł nie osiągnie zakładanej sprawności. Przy wymianie źródła ciepła często opłaca się wykonać płukanie instalacji, zamontować filtr magnetyczny i dopiero wtedy podłączyć nowe urządzenie.

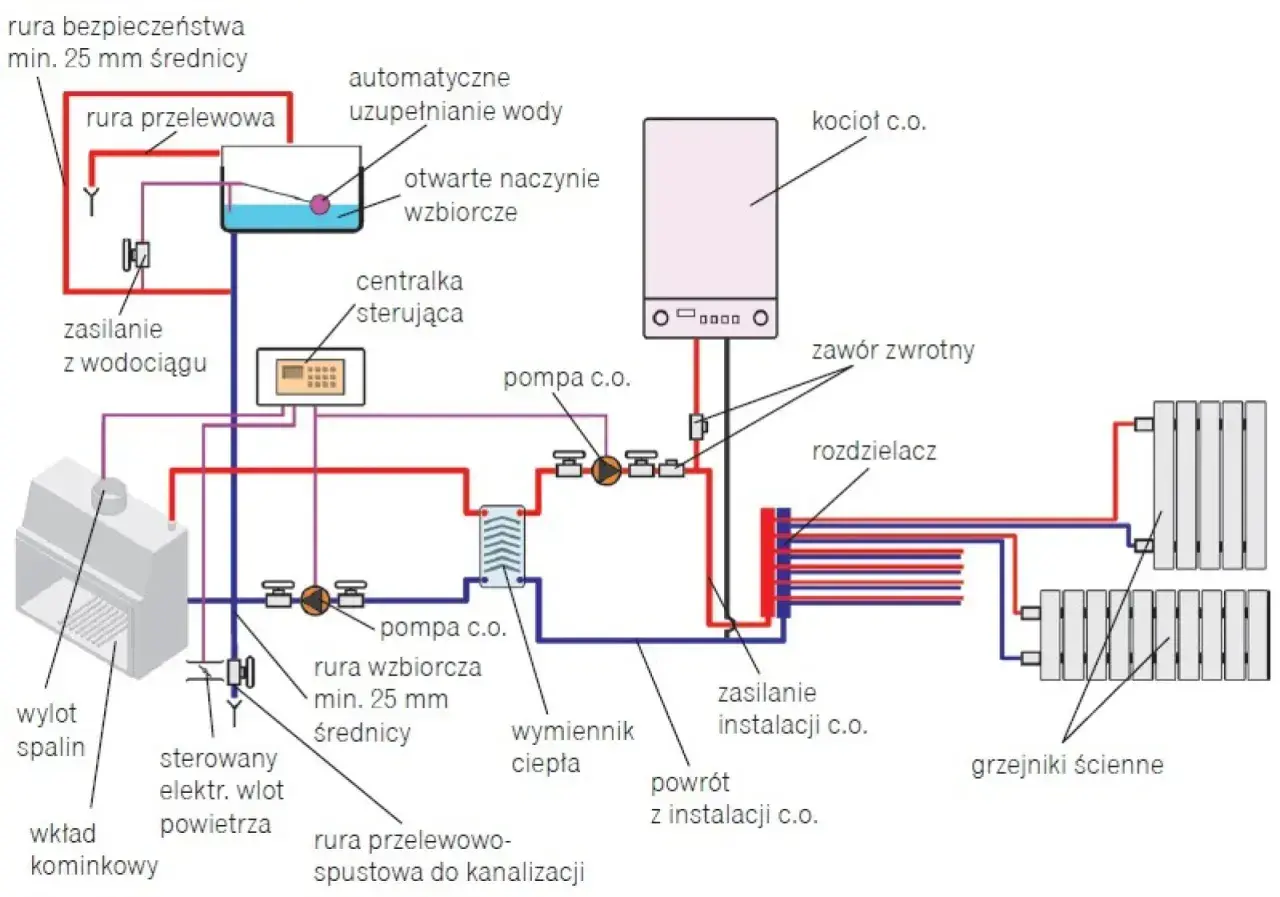

Jak wygląda prawidłowy układ połączeń
Najprostszy schemat obejmuje przewód zasilający, przewód powrotny, pompę obiegową, armaturę odcinającą oraz odbiorniki ciepła. W praktyce dochodzą do tego elementy, które stabilizują pracę całego układu i umożliwiają jego serwisowanie.
- Rura zasilająca prowadzi gorącą wodę z kotła do grzejników lub rozdzielacza.
- Rura powrotna doprowadza schłodzoną wodę z powrotem do źródła ciepła.
- Pompa obiegowa wymusza przepływ wody, gdy naturalna cyrkulacja jest niewystarczająca.
- Filtr zatrzymuje zanieczyszczenia mogące uszkodzić pompę i zawory.
- Odpowietrzniki usuwają powietrze powodujące bulgotanie i nierównomierne grzanie.
- Naczynie wzbiorcze przejmuje zwiększoną objętość wody podczas jej podgrzewania.
- Zawór bezpieczeństwa otwiera się po przekroczeniu dopuszczalnego ciśnienia.
W instalacji z ogrzewaniem podłogowym potrzebny jest zwykle zawór mieszający, ponieważ podłogówka pracuje na niższej temperaturze niż klasyczne grzejniki. Często stosuje się również osobne pompy dla obiegu grzejnikowego, podłogowego i zasobnika ciepłej wody użytkowej.
Przy kotle na paliwo stałe ważna jest ochrona temperatury powrotu. Zbyt chłodna woda wracająca do kotła sprzyja skraplaniu spalin, korozji i osadzaniu się smoły. W tym miejscu stosuje się zawór temperaturowy lub zawór trójdrogowy, który utrzymuje powrót na poziomie wymaganym przez producenta kotła.
System otwarty czy zamknięty
To jedna z najważniejszych decyzji projektowych. System otwarty ma naczynie wzbiorcze połączone z atmosferą, natomiast w systemie zamkniętym stosuje się naczynie przeponowe, zawór bezpieczeństwa i odpowiednio dobrane zabezpieczenia.
| Rozwiązanie | Gdzie spotyka się je najczęściej | Najważniejsza cecha |
|---|---|---|
| Układ otwarty | Starsze kotły na drewno i węgiel | Odprowadza wzrost objętości wody do naczynia otwartego |
| Układ zamknięty | Kotły gazowe, olejowe, elektryczne i nowoczesne kotły na pellet | Wymaga naczynia przeponowego oraz zabezpieczeń ciśnieniowych |
| Układ mieszany | Modernizowane kotłownie z różnymi źródłami ciepła | Wymaga wymiennika lub rozwiązania przewidzianego w projekcie |
Nie wolno zakładać, że każdy kocioł na paliwo stałe można bezpośrednio podłączyć do instalacji zamkniętej. Przepisy dopuszczają takie rozwiązanie tylko dla określonych urządzeń wyposażonych w układ odprowadzania nadmiaru ciepła, a szczegóły zawsze trzeba sprawdzić w dokumentacji konkretnego modelu.
Najczęstszy błąd przy modernizacji polega na połączeniu nowego kotła z istniejącym układem bez sprawdzenia jego zabezpieczeń. Sama wymiana naczynia przeponowego nie rozwiązuje problemu, jeśli instalacja ma nieprawidłową średnicę rur, niesprawny zawór bezpieczeństwa albo źle dobraną pompę.
Podłączenie kotła do komina i wentylacji
Połączenie hydrauliczne może być wykonane bez zarzutu, a mimo to cała instalacja będzie niebezpieczna, jeśli spaliny nie mają właściwej drogi ujścia. Każdy kocioł spalający paliwo wymaga przewodu kominowego dopasowanego do rodzaju spalin, temperatury pracy i wymagań producenta.
Kotły na paliwo stałe powinny korzystać z własnego, samodzielnego przewodu dymowego. Dla określonych urządzeń przepisy wskazują minimalny przekrój 14 × 14 cm lub średnicę 15 cm, ale te wartości nie zastępują obliczeń kominiarskich. Nowoczesny kocioł może potrzebować innego przekroju, wysokości i odporności przewodu niż stary piec.
Kocioł gazowy podłącza się do indywidualnego kanału spalinowego zgodnie z instrukcją urządzenia. W modelach z zamkniętą komorą spalania często stosuje się przewód powietrzno-spalinowy, który jednocześnie doprowadza powietrze z zewnątrz i odprowadza spaliny.
W kotłowni musi działać wentylacja, a kratki nie wolno zasłaniać ani łączyć przypadkowo z kanałem spalinowym. Przed uruchomieniem urządzenia potrzebna jest kontrola przewodu kominowego i wentylacyjnego. Właściciele budynków powinni też pamiętać o okresowych kontrolach, zwykle wykonywanych co najmniej raz w roku.
Montować samodzielnie czy zlecić fachowcowi
Proste prace, takie jak przygotowanie miejsca, wykonanie podstawy czy montaż izolacji rur, można zaplanować samodzielnie. Samo wpięcie kotła w instalację to jednak coś więcej niż skręcenie kilku złączek. Błąd w kolejności elementów albo brak zabezpieczenia może ujawnić się dopiero podczas rozgrzewania układu.
Podłączenie urządzenia gazowego powinien wykonać instalator z wymaganymi uprawnieniami. Dotyczy to również podłączeń elektrycznych, przewodów spalinowych i pierwszego uruchomienia, jeśli wymaga tego producent. W przypadku kotłów na paliwo stałe fachowiec powinien potwierdzić poprawność zabezpieczeń, ciąg kominowy i zgodność z instrukcją montażu.
Orientacyjny budżet warto podzielić na kilka części. Dla planowania remontu można przyjąć, że:
- proste podłączenie kotła do istniejącej instalacji to zwykle około 2 000-5 000 zł za robociznę i podstawowe materiały,
- rozbudowa kotłowni o bufor, dodatkowe pompy i automatykę może kosztować 6 000-15 000 zł, bez ceny kotła,
- przebudowa lub wykonanie komina może dodać 3 000-10 000 zł, zależnie od wysokości, przekroju i zastosowanego systemu.
To wartości planistyczne, nie sztywny cennik. Dużo zależy od regionu, długości przewodów, liczby obiegów i tego, czy kotłownia wymaga remontu. Najtańsza oferta nie jest korzystna, jeśli nie obejmuje próby szczelności, regulacji i dokumentacji odbiorowej.
Uruchomienie i błędy, które skracają życie instalacji
Po zakończeniu montażu instalację trzeba napełnić, odpowietrzyć i poddać próbie szczelności. Dopiero potem ustawia się ciśnienie robocze, sprawdza pracę pomp oraz kontroluje, czy każdy grzejnik i obieg podłogowy otrzymuje właściwy przepływ.
Przy pierwszym rozruchu obserwuję przede wszystkim temperaturę zasilania i powrotu, ciśnienie oraz reakcję zaworu bezpieczeństwa. Niepokojące są skoki ciśnienia, zapowietrzanie, wilgoć przy połączeniach i szybkie przegrzewanie kotła. Takich objawów nie powinno się „przeczekać”.
Do typowych błędów należą:
- brak ochrony powrotu w kotle na paliwo stałe,
- montaż pompy bez filtra i zaworów odcinających,
- zastosowanie zbyt małego naczynia przeponowego,
- prowadzenie rur bez izolacji w nieogrzewanych pomieszczeniach,
- podłączenie kilku urządzeń do jednego kanału bez zgody i oceny kominiarskiej,
- zakrycie kratki wentylacyjnej z powodu przeciągu,
- uruchomienie kotła bez sprawdzenia ciśnienia i odpowietrzenia.
Szczególnie ostrożnie podchodzę do porad opartych na jednym uniwersalnym schemacie. Schemat z internetu może pomóc zrozumieć zasadę działania, ale nie zastąpi projektu, instrukcji producenta i oceny konkretnego budynku.
Co sprawdzić przed podpisaniem odbioru kotłowni
Przed zakończeniem prac proszę wykonawcę o pokazanie wszystkich zaworów, filtrów, odpowietrzników i punktów spustowych. Dobrze wykonana kotłownia powinna być nie tylko sprawna, lecz także łatwa do późniejszego czyszczenia i serwisowania.
- Sprawdź, czy instalacja jest szczelna i odpowietrzona.
- Poproś o informację, jakie ciśnienie powinno panować w układzie.
- Upewnij się, że pompa ma właściwy kierunek przepływu.
- Sprawdź działanie zaworu bezpieczeństwa i naczynia wzbiorczego.
- Zachowaj instrukcję, kartę gwarancyjną i protokół uruchomienia.
- Nie zasłaniaj dostępu do kotła, armatury ani przewodów kominowych.
Najwięcej problemów pojawia się nie przy samym montażu, lecz kilka miesięcy później, gdy użytkownik nie wie, jak dopuszczać wodę, czyścić filtr albo reagować na spadek ciśnienia. Krótkie przeszkolenie po odbiorze potrafi oszczędzić kosztownej wizyty serwisowej.
Dobrze zaplanowane podłączenie źródła ciepła powinno łączyć trzy rzeczy: zgodność z dokumentacją, bezpieczeństwo i łatwą obsługę. Jeżeli nie masz pewności co do komina, zabezpieczeń lub rodzaju układu, przerwij montaż i skonsultuj go z instalatorem oraz kominiarzem. W kotłowni kilka godzin fachowej pracy kosztuje znacznie mniej niż skutki błędnie dobranego połączenia.
