Przy rurze kanalizacyjnej o średnicy 160 mm kilka milimetrów różnicy na metrze może zdecydować o tym, czy odpływ będzie działał bezproblemowo przez lata. Najczęściej stosuje się spadek 1,5%, ale konkretna wartość zależy od rodzaju instalacji, warunków przyłączenia i ukształtowania terenu.

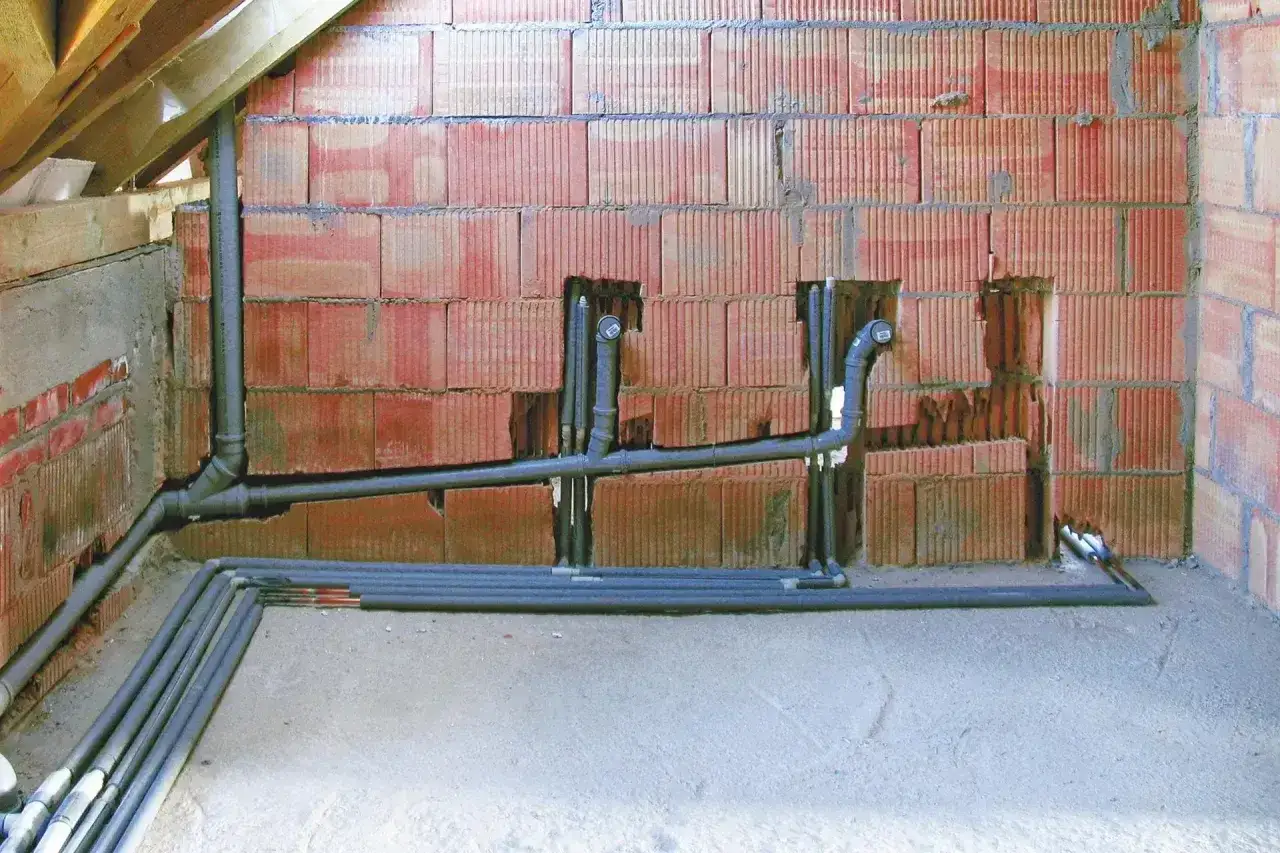

Dla rury 160 mm najczęściej przyjmuje się 1,5 cm spadku na metr
- 1,5% oznacza obniżenie przewodu o 1,5 cm na każdy metr długości.
- Na odcinku 10 m różnica wysokości powinna wynosić 15 cm.
- Przyłącze kanalizacyjne DN 160 układa się zwykle ze spadkiem od 1,5% do 15%.
- Niektóre przedsiębiorstwa wodociągowe wymagają 2%, dlatego trzeba sprawdzić lokalne warunki techniczne.
- Spadek najlepiej kontrolować laserem lub niwelatorem przed zasypaniem wykopu.
Ile trzeba opuścić rurę na każdy metr
Najczęściej stosowany minimalny spadek dla rury 160 wynosi 1,5%. W praktyce oznacza to, że koniec przewodu powinien znajdować się 1,5 cm niżej niż jego początek na każdym metrze długości.
| Długość przewodu | Różnica wysokości przy spadku 1,5% |
|---|---|
| 5 m | 7,5 cm |
| 10 m | 15 cm |
| 15 m | 22,5 cm |
| 20 m | 30 cm |
| 30 m | 45 cm |
W dokumentacji można spotkać zapis i = 0,015 albo po prostu 1,5%. To ta sama wartość. W starszych tabelach projektowych średnica 160 mm bywa przypisana do kategorii Ø150, dlatego nie należy się dziwić różnicy w oznaczeniach.
Wytyczne wielu operatorów sieci, między innymi MPWiK we Wrocławiu, wskazują dla przyłączy kanalizacyjnych DN 160 zakres od 1,5% do 15%. Nie jest to jednak jedna uniwersalna wartość obowiązująca w każdej sytuacji. Ostateczne wymagania mogą wynikać z warunków przyłączenia wydanych dla konkretnej działki.

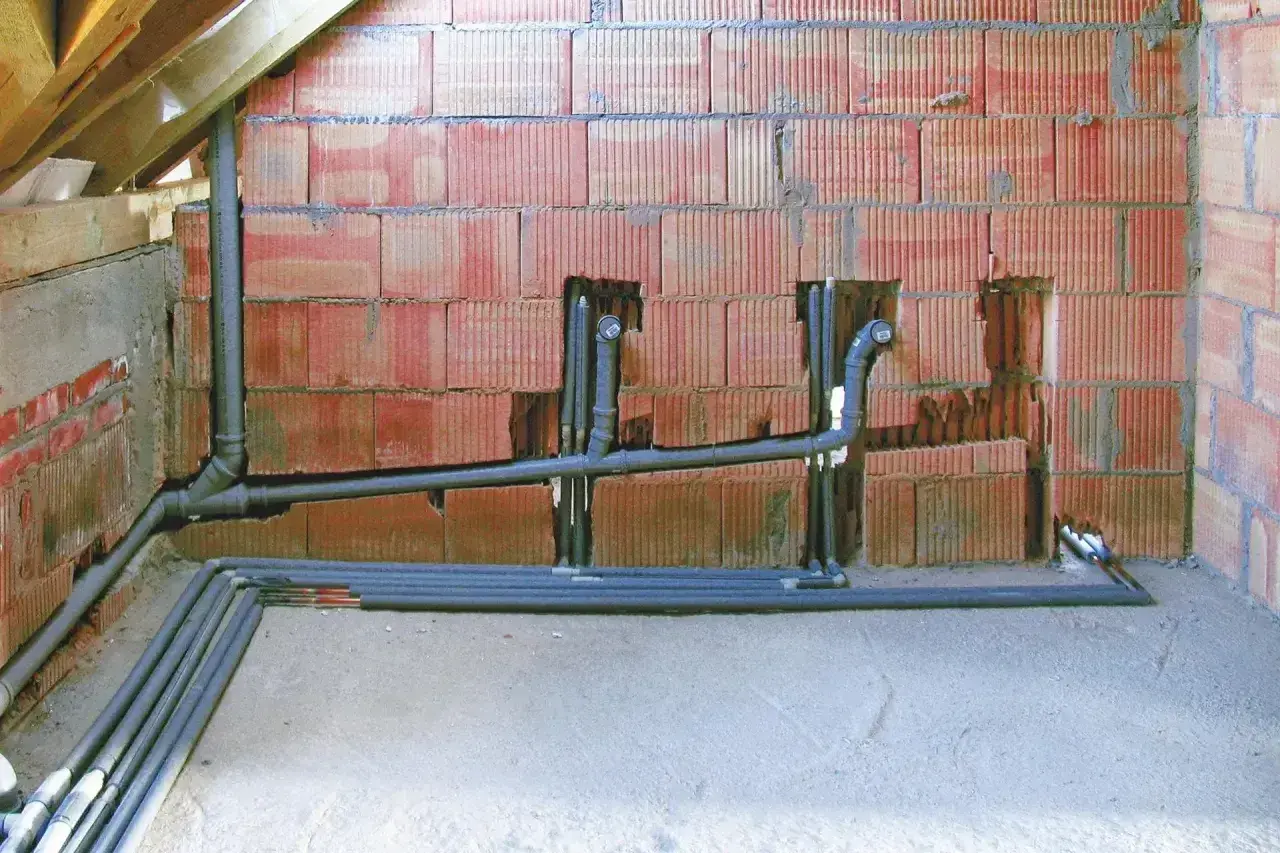

Jak obliczyć spadek na działce
Obliczenie jest proste. Wystarczy pomnożyć długość przewodu w metrach przez 1,5 cm. Dla rury o długości 12 m otrzymujemy 18 cm różnicy poziomów, a dla odcinka 25 m będzie to 37,5 cm.
Przykład z budowy wygląda tak. Jeżeli początek rury przy budynku znajduje się na rzędnej 102,40 m, a przewód ma 20 m długości, jego koniec przy studzience powinien znaleźć się około 30 cm niżej, czyli na rzędnej 102,10 m.
Trzeba przy tym mierzyć wysokość w tych samych punktach. Najpewniej odnosić się do dna przewodu, czyli jego kinety, a nie przypadkowego miejsca na powierzchni rury. Przy rurach kielichowych pomiar wykonany na kielichu może dać fałszywe wrażenie prawidłowego spadku.
Jeżeli lokalny operator wymaga 2%, rachunek zmienia się odpowiednio. Na 10 m przewodu potrzebujemy wtedy 20 cm różnicy wysokości, a nie 15 cm. Te 5 cm może mieć znaczenie przy długim przyłączu i płytko położonej sieci.
Nie każda rura 160 wymaga tej samej wartości
Warto najpierw ustalić, z jaką instalacją mamy do czynienia. Podana wartość dotyczy przede wszystkim grawitacyjnej kanalizacji sanitarnej, czyli przewodu, którym ścieki płyną samoczynnie od budynku do sieci, szamba lub przydomowej oczyszczalni.
- Przyłącze sanitarne DN 160 najczęściej układa się ze spadkiem 1,5%, choć lokalne warunki mogą wymagać 2%.
- Poziom kanalizacyjny pod posadzką zwykle projektuje się podobnie, ale jego przebieg musi uwzględniać wszystkie odpływy i dostępne zagłębienie.
- Kanalizacja deszczowa może mieć inne wymagania, zależne od przepływu, powierzchni dachu i sposobu odprowadzenia wody.
- Rurociąg tłoczny nie działa na zasadzie stałego spadku grawitacyjnego, ponieważ ścieki są w nim przesuwane przez pompę.
Nie traktowałbym też wartości 0,5% jako bezpiecznej alternatywy do samodzielnego zastosowania. Mniejszy spadek może być dopuszczony tylko po obliczeniach hydraulicznych albo przy zapewnieniu możliwości płukania przewodu. Bez tego rośnie ryzyko odkładania osadów.
Przed rozpoczęciem prac trzeba sprawdzić warunki techniczne od zarządcy sieci. Jeden operator może zaakceptować 1,5%, a inny zażądać 2% dla rury PVC DN 160. W razie różnicy między poradą ogólną a dokumentem przyłączeniowym pierwszeństwo ma dokument wydany dla inwestycji.
Jak ułożyć przewód, żeby spadek nie zniknął po zasypaniu
Sam projektowany spadek nie wystarczy. Rura może ułożyć się prawidłowo na początku, a po kilku dniach osiąść w miejscu słabo zagęszczonej podsypki. Dlatego największą uwagę przykładam do stabilnego podłoża i kontroli przewodu przed zasypaniem.
- Wykonaj wykop z zapasem na podsypkę i dokładnie usuń kamienie oraz twarde bryły gruntu.
- Ułóż warstwę piasku lub odpowiedniego materiału na całej długości przewodu.
- Wyznacz rzędne początku i końca rury przy użyciu niwelatora, lasera krzyżowego albo niwelatora optycznego.
- Układaj rury zgodnie z kierunkiem przepływu, kontrolując każdy kolejny odcinek.
- Wykonaj połączenia kielichowe bez naprężeń i sprawdź, czy uszczelki nie zostały przesunięte.
- Obsyp rurę równomiernie z obu stron, zagęszczając materiał warstwami.
- Przed całkowitym zasypaniem wykonaj dokumentację i sprawdź drożność przewodu.
Poziomica o długości 2 m może pomóc przy krótkim odcinku, ale przy dłuższym przyłączu łatwo skumulować błąd. Ja traktuję ją raczej jako narzędzie pomocnicze, a za dokładną kontrolę uznaję pomiar laserem lub niwelatorem.
Nie wolno też zapominać o głębokości posadowienia. Jeżeli rura zostanie ułożona zbyt płytko, trzeba przewidzieć zabezpieczenie przed przemarzaniem i obciążeniami zewnętrznymi. Klasa SN8 poprawia odporność rury na obciążenie gruntem, ale nie zastępuje prawidłowego spadku.
Za mały i za duży spadek mają różne skutki
Przy zbyt małym spadku ścieki płyną wolniej, a części stałe mogą osadzać się na dnie przewodu. Z czasem prowadzi to do zwężenia przekroju, nieprzyjemnych zapachów i częstszych zatorów. Problem jest szczególnie widoczny przy długich odcinkach i małej ilości ścieków.
Zbyt duży spadek również nie zawsze jest korzystny. Woda może odpływać szybciej niż cięższe zanieczyszczenia, które pozostaną w rurze. Dlatego nie stosuję zasady „im większy spadek, tym lepiej”. Dla DN 160 często przyjmuje się górną granicę około 15%, ale w przypadku rur z tworzywa lokalne wytyczne mogą dopuszczać inną wartość.
Jeżeli teren wymusza dużą różnicę wysokości, lepszym rozwiązaniem jest studzienka kaskadowa albo odpowiednio zaprojektowany uskok. Próba zatrzymania przewodu przypadkowymi załamaniami może utrudnić czyszczenie i zwiększyć ryzyko nieszczelności.
Najbezpieczniejsza decyzja przed zamknięciem wykopu
Dla typowego przyłącza kanalizacji sanitarnej z rury 160 mm przyjmij 1,5 cm spadku na każdy metr, a następnie porównaj tę wartość z warunkami lokalnego przedsiębiorstwa wodociągowego. Na 10 m potrzebujesz 15 cm różnicy poziomów, a na 20 m już 30 cm.
Jeżeli teren nie pozwala zachować wymaganego spadku, nie zmniejszaj go na własną rękę. Lepiej skorygować trasę, zastosować studzienkę, wykonać obliczenia projektowe albo rozważyć przepompownię. Dobrze zmierzony i ustabilizowany przewód przed zasypaniem oszczędza później najwięcej pracy, pieniędzy i nerwów.
