Jedną lampą można wygodnie sterować z dwóch, trzech, a nawet większej liczby miejsc, ale układ wymaga właściwej kolejności łączników. Poniżej pokazuję czytelny schemat łącznika krzyżowego, sposób rozpoznania zacisków, rolę przewodów oraz błędy, przez które oświetlenie działa tylko w niektórych położeniach. Przy instalacji 230 V opis traktuj jako pomoc do zrozumienia układu, a samo podłączenie powierz osobie z odpowiednimi kwalifikacjami.
Najważniejsze zasady układu są proste, ale nie wolno pomylić jego końców
- Dwa miejsca sterowania obsługują dwa łączniki schodowe.
- Trzy lub więcej miejsc wymagają dwóch łączników schodowych oraz co najmniej jednego krzyżowego.
- Łącznik krzyżowy montuje się pomiędzy łącznikami schodowymi, nigdy na początku ani na końcu obwodu.
- Przez środkowe łączniki przechodzą dwie pary przewodów korespondencyjnych.
- Przewód neutralny N i ochronny PE prowadzi się bezpośrednio do oprawy, a nie przez łącznik.
- Przed pracą trzeba wyłączyć obwód i potwierdzić brak napięcia dwubiegunowym testerem.
Od czego zacząć, żeby nie pomylić łącznika krzyżowego ze schodowym
Łącznik schodowypozwala zmieniać stan jednej lampy z dwóch miejsc. Stosuje się go na przykład na dole i na górze schodów albo przy dwóch końcach korytarza. W takim układzie jeden łącznik otrzymuje fazę, a drugi przekazuje tak zwany powrót fazowy do oprawy.
Łącznik krzyżowy pojawia się dopiero wtedy, gdy chcemy dodać trzecie miejsce sterowania. Nie zastępuje on łącznika schodowego. Tworzy środkowy element układu i przełącza dwie pary przewodów korespondencyjnych, czyli żył biegnących między kolejnymi łącznikami.
Układ dla dwóch miejsc
Do sterowania z dwóch punktów potrzebne są dwa łączniki schodowe. Pierwszy ma zacisk wspólny COM, do którego doprowadza się fazę L, oraz dwa zaciski przełączane. Drugi odbiera przewody przełączane i z własnego zacisku COM wysyła fazę załączaną do lampy.
Układ dla trzech i większej liczby miejsc
Przy trzech punktach schemat wygląda tak: łącznik schodowy + krzyżowy + łącznik schodowy. Przy czterech punktach dodaje się drugi krzyżowy, a przy pięciu trzeci. Skrajne elementy zawsze pozostają łącznikami schodowymi, natomiast wszystkie urządzenia pomiędzy nimi są krzyżowe.

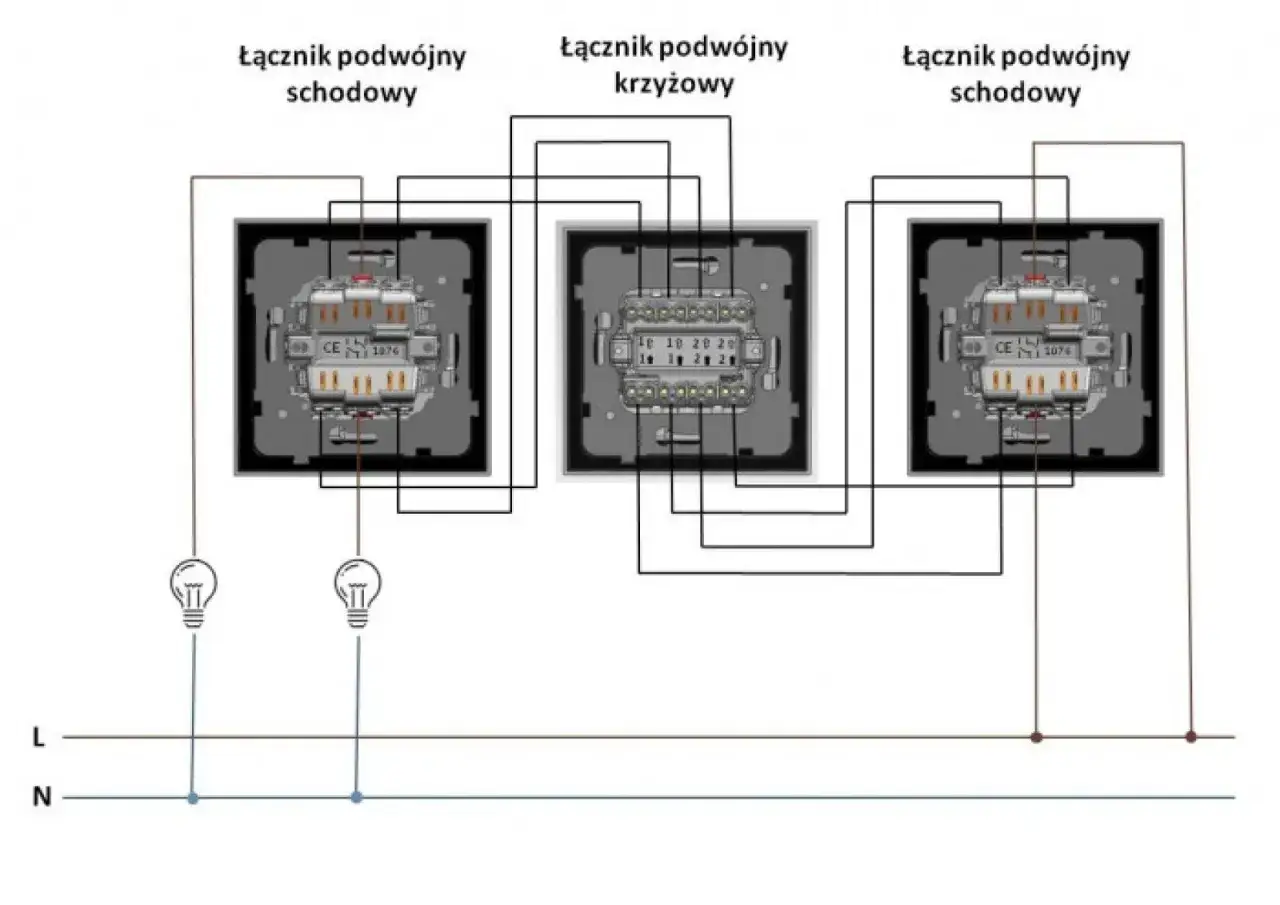

Schemat połączenia od zasilania do lampy
Najłatwiej zrozumieć działanie, śledząc drogę fazy. Zasilanie L trafia na zacisk wspólny pierwszego łącznika schodowego, dalej biegnie jedną z dwóch możliwych dróg do łącznika krzyżowego, a po jego przełączeniu dociera do drugiego łącznika schodowego. Z jego zacisku COM wychodzi przewód do lampy.
L faza
│
▼
COM [S1 łącznik schodowy]
│ │
│ └──── przewód korespondencyjny 1 ────┐
└─────── przewód korespondencyjny 2 ────┤
▼
[WK łącznik krzyżowy]
│ │
┌──── przewód korespondencyjny 1 ───────┘ │
└──── przewód korespondencyjny 2 ─────────┘
▼
[S2 łącznik schodowy]
│
COM │
▼
L' powrót do lampy
N przewód neutralny ───────────────────────► lampa
PE przewód ochronny ───────────────────────► lampaW praktyce łącznik krzyżowy nie prowadzi osobnego przewodu do lampy. Jego zadaniem jest zamiana połączeń między dwiema parami żył. Po zmianie położenia klawisza faza wybiera inną drogę, dlatego każde naciśnięcie dowolnego łącznika zmienia stan oświetlenia.
Przewód neutralny N nie jest przełączany w klasycznym układzie oświetleniowym. Przewód ochronny PE również powinien zachować ciągłość i trafić do oprawy lub metalowych elementów wymagających ochrony. Kolor nie zastępuje pomiaru, szczególnie w starej instalacji, w której ktoś mógł wcześniej użyć przewodu niezgodnie z przeznaczeniem.
Jak rozpoznać zaciski i przewody w puszce
Największe zamieszanie powodują oznaczenia na różnych modelach. W łączniku schodowym zacisk wspólny może być opisany jako COM, L albo symbolem pojedynczej strzałki, a dwa pozostałe zaciski często mają dwie strzałki lub numery. W łączniku krzyżowym zwykle występują cztery zaciski podzielone na dwie pary.
| Element | Rola w obwodzie | Typowe połączenie |
|---|---|---|
| S1, pierwszy schodowy | Odbiera fazę i wybiera jedną z dwóch dróg | L do COM, dwie żyły do WK |
| WK, krzyżowy | Przełącza dwie pary przewodów | Dwie żyły z S1 i dwie do S2 |
| S2, drugi schodowy | Wybiera drogę prowadzącą do lampy | Dwie żyły z WK, COM do L' |
| N | Zamyka obwód roboczy lampy | Bezpośrednio do oprawy |
| PE | Chroni przed skutkami uszkodzenia izolacji | Bezpośrednio do oprawy i zacisków ochronnych |
Przy nowej instalacji przewód niebieski powinien służyć jako N, a zielono-żółty wyłącznie jako PE. Żyły fazowe i korespondencyjne prowadzi się innymi kolorami, na przykład brązowym, czarnym lub szarym, zgodnie z projektem i zasadami oznaczania. Nie wolno wykorzystywać zielono-żółtej żyły jako przewodu roboczego.
Nie zakładam, że zaciski po lewej stronie urządzenia są wejściem, a po prawej wyjściem. W wielu modelach nie ma to znaczenia, ale producent może zastosować konkretny układ par. Przed montażem sprawdzam schemat nadrukowany na mechanizmie lub w instrukcji, bo sam wygląd łącznika bywa mylący.

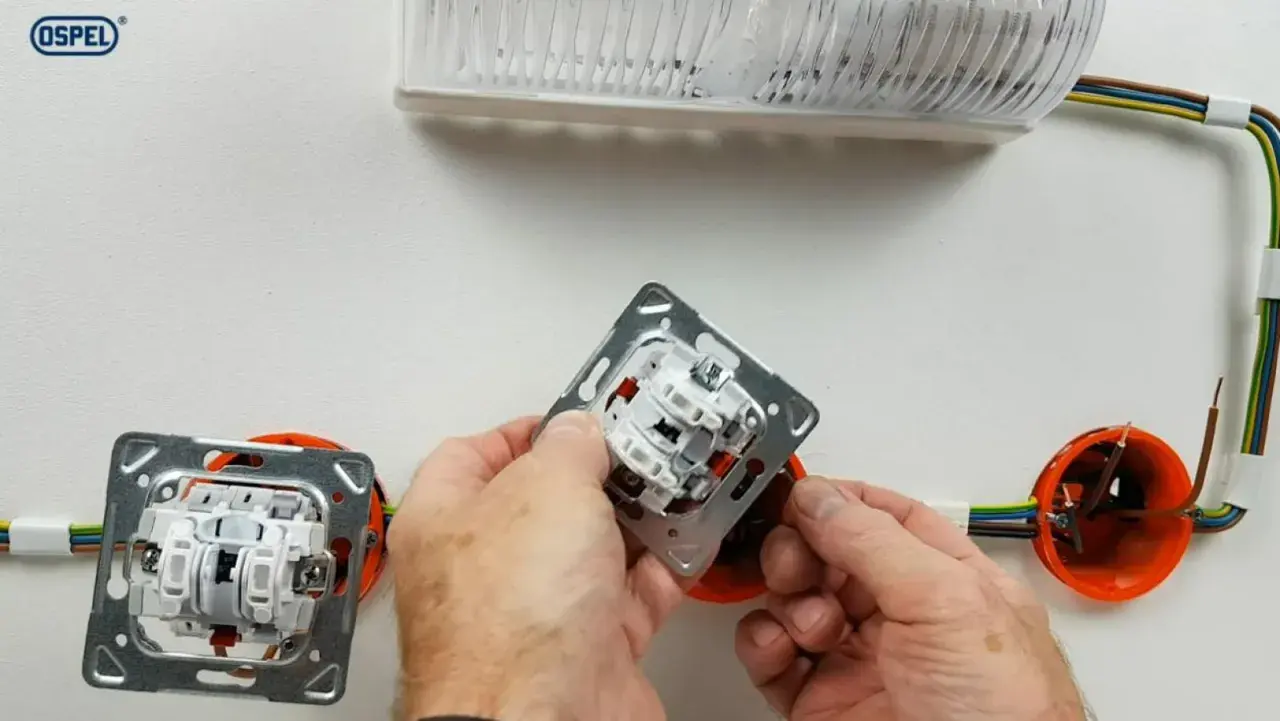

Montaż i sprawdzenie krok po kroku
Jeżeli instalacja jest nowa, najpierw trzeba zaplanować trasę przewodów i liczbę żył. Odcinki prowadzące do łącznika krzyżowego muszą umożliwiać przeprowadzenie dwóch przewodów z jednej strony i dwóch z drugiej, a dodatkowo trzeba zachować wymagania dotyczące przewodu ochronnego oraz sposobu prowadzenia instalacji.
- Wyłącz zabezpieczenie właściwego obwodu w rozdzielnicy i zabezpiecz je przed przypadkowym załączeniem.
- Sprawdź brak napięcia na wszystkich żyłach dwubiegunowym wskaźnikiem napięcia. Próbnikiem bezdotykowym można się tylko orientacyjnie posłużyć, nie powinien być jedynym sprawdzeniem.
- Podłącz fazę L do zacisku COM pierwszego łącznika schodowego.
- Połącz dwa zaciski przełączane S1 z pierwszą parą zacisków łącznika krzyżowego.
- Drugą parę zacisków krzyżowego połącz z dwoma zaciskami przełączanymi S2.
- Przewód z zacisku COM S2 poprowadź jako powrót fazowy L' do lampy.
- Połącz N i PE zgodnie ze schematem całej instalacji, zachowując ich ciągłość.
- Sprawdź dokręcenie zacisków, ułóż przewody bez nadmiernego zginania i dopiero wtedy zamontuj mechanizmy oraz ramki.
Po przywróceniu zasilania światło powinno reagować na każdy z łączników, niezależnie od położenia pozostałych. Jeśli obwód działa tylko w wybranych kombinacjach, nie oznacza to zwykle uszkodzenia samego mechanizmu. Najczęściej pomylono zacisk COM albo parę przewodów korespondencyjnych.
Przy oprawach LED trzeba jeszcze uwzględnić kompatybilność z podświetleniem łącznika i ewentualnym ściemniaczem. Migotanie po wyłączeniu może wynikać z prądu płynącego przez lampkę kontrolną albo z niezgodności ściemniacza z konkretnym źródłem światła, a nie z błędnego schematu krzyżowego.
Błędy, przez które światło działa tylko czasami
Zamiana zacisku wspólnego z przełączanym
Jeżeli faza trafi na jeden z zacisków przełączanych zamiast na COM, układ może pozornie działać, lecz będzie reagował nieprzewidywalnie. Taki błąd często wychodzi dopiero po przełączeniu wszystkich klawiszy. Zawsze porównuję oznaczenia na konkretnym mechanizmie, a nie kieruję się położeniem śrub.
Ustawienie krzyżowego na końcu obwodu
Łącznik krzyżowy nie jest urządzeniem końcowym. Gdy zamontuje się go zamiast drugiego schodowego, zabraknie zacisku wspólnego potrzebnego do wyprowadzenia powrotu do lampy. Efektem może być brak sterowania albo działanie tylko z jednej kombinacji pozycji.
Przełączanie przewodu neutralnego
W typowym obwodzie przełącza się fazę, nie N. Rozłączanie przewodu neutralnego może stworzyć niebezpieczne warunki przy serwisowaniu oprawy, zwłaszcza gdy faza nadal pozostaje doprowadzona do jej zacisków. Ten błąd traktuję jako poważniejszy niż zwykłą pomyłkę kolejności żył.
Przeczytaj również: Wentylacja grawitacyjna w domu - jak zaplanować ją dobrze?
Zaufanie samym kolorom
W starej puszce kolory mogą nie odpowiadać współczesnym zasadom. Przed dotknięciem przewodu trzeba sprawdzić jego funkcję pomiarem i prześledzeniem obwodu. Przy niejasnej instalacji, aluminiowych żyłach, braku przewodu ochronnego albo śladach wcześniejszych przeróbek rozsądniej przerwać pracę i wezwać elektryka.
Dobry schemat to dopiero połowa bezpiecznej instalacji
Jeśli potrzebuję sterowania z dwóch punktów, wybieram dwa łączniki schodowe i nie dokładam krzyżowego bez powodu. Przy trzech lub większej liczbie miejsc stosuję układ z dwoma schodowymi na końcach oraz odpowiednią liczbą krzyżowych pomiędzy nimi.
Przed zakupem sprawdzam liczbę modułów, sposób montażu, przekrój przewodów dopuszczony przez producenta oraz obecność podświetlenia. Wymagania serii PN-HD 60364 i dokumentacja konkretnego mechanizmu są ważniejsze niż przypadkowy schemat znaleziony przy podobnie wyglądającym produkcie.
Najprostsza zasada kontroli brzmi tak: faza wchodzi na COM pierwszego schodowego, cztery przewody robocze przechodzą przez układ sterowania, a z COM drugiego schodowego wychodzi powrót do lampy. Jeżeli funkcje przewodów nie są pewne, nie ryzykuję pracy pod napięciem i zlecam pomiar oraz podłączenie elektrykowi.
