Przy remoncie domu łatwo dojść do momentu, w którym sama obudowa rozdzielnicy już wisi na ścianie, ale nie wiadomo, jak bezpiecznie uporządkować przewody i aparaturę. Prawidłowe podłączenie wymaga dopasowania zabezpieczeń do instalacji, właściwego rozdzielenia przewodów PE i N oraz wykonania pomiarów, dlatego pokażę tu praktyczny schemat działania, typowe błędy i sytuacje, w których potrzebny jest elektryk z odpowiednimi kwalifikacjami.
Bezpieczna rozdzielnica zaczyna się od projektu i pomiarów
- Najpierw rozpoznaj układ sieci i ustal, czy przewód PEN trzeba rozdzielić na PE oraz N.
- Przewód PE nie przechodzi przez RCD, a przewody neutralne różnych obwodów nie mogą być przypadkowo mieszane.
- Wyłączniki nadprądowe dobiera się do przewodów, sposobu ich ułożenia i obciążenia, a nie tylko do mocy urządzenia.
- RCD nie zastępuje bezpiecznika i musi współpracować z właściwą ochroną nadprądową.
- Przed uruchomieniem potrzebne są pomiary ciągłości PE, izolacji, impedancji pętli zwarcia i działania RCD.
Od czego zacząć przed podłączeniem rozdzielnicy
Rozdzielnica nie jest miejscem, w którym metodą prób dobiera się aparaty. Najpierw trzeba znać **warunki przyłączenia, moc umowną, układ sieci i przekrój przewodu zasilającego**. Inaczej wygląda instalacja jednofazowa w mieszkaniu, inaczej trójfazowa w domu z pompą ciepła, płytą indukcyjną i ładowarką samochodu.
Na początku przygotowuję listę wszystkich obwodów. Powinny znaleźć się na niej między innymi oświetlenie, gniazda ogólne, kuchnia, łazienka, pralka, zmywarka, ogrzewanie, garaż, ogród i urządzenia zewnętrzne. Każdy obwód musi mieć określone **przeznaczenie, długość, przekrój przewodu i przewidywane obciążenie**.
Sprawdź układ TN-C, TN-S albo TN-C-S
W starszych instalacjach można spotkać przewód PEN, który łączy funkcję przewodu ochronnego i neutralnego. W nowej części instalacji rozdziela się go na **PE, czyli przewód ochronny, oraz N, czyli przewód neutralny**. Miejsce tego podziału musi wynikać z projektu i warunków zasilania, a po rozdzieleniu przewody PE i N nie powinny być ponownie łączone za punktami ochronnymi.
Nie wolno zakładać, że kolor przewodu rozwiązuje sprawę. W nowych instalacjach PE jest oznaczony żółto-zielono, N niebiesko, a przewody fazowe zwykle brązowo, czarno lub szaro. W starej instalacji kolory mogą być niezgodne z obecnymi zasadami, dlatego każdy przewód trzeba **zidentyfikować pomiarem, a nie tylko obejrzeć**.
Wybierz odpowiednią obudowę
Rozdzielnica powinna mieć zapas miejsca na rozbudowę. Jeśli wyliczone aparaty zajmują 20 modułów, rozsądniej zastosować obudowę 24- lub 36-modułową niż upychać wszystko bez możliwości późniejszego serwisu. Zostawienie około **20-30% wolnego miejsca** ułatwia dodanie ochrony przepięciowej, automatyki, licznika energii albo zabezpieczenia instalacji fotowoltaicznej.
W garażu, kotłowni i na zewnątrz ważna jest także klasa szczelności IP oraz odporność obudowy na wilgoć i pył. W domu jednorodzinnym rozdzielnicę montuje się w miejscu łatwo dostępnym, ale poza zasięgiem dzieci, z zachowaniem przestrzeni pozwalającej na swobodne otwieranie i wykonanie pomiarów.

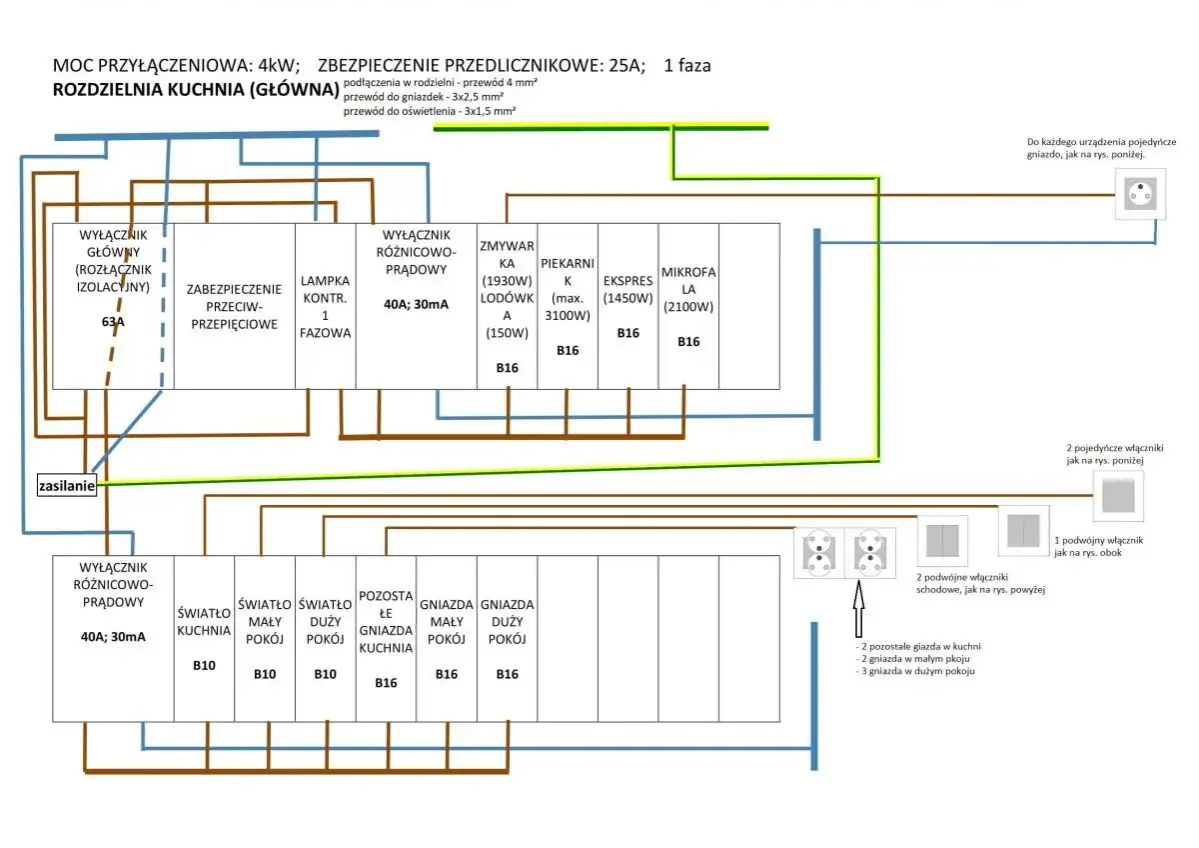

Jaką aparaturę umieszcza się w rozdzielnicy
Układ aparatów zależy od konkretnej instalacji, ale ich funkcje są dość stałe. Najczęściej zasilanie trafia do rozłącznika głównego, a dalej do ochrony przepięciowej, wyłączników różnicowoprądowych i zabezpieczeń poszczególnych obwodów. To funkcjonalny schemat, nie gotowa instrukcja dla każdej rozdzielnicy.
| Element | Rola | Na co zwrócić uwagę |
|---|---|---|
| Rozłącznik główny | Odłącza zasilanie całej rozdzielnicy podczas awarii lub prac serwisowych. | Dobiera się go do liczby faz, prądu instalacji i układu sieci. |
| Ogranicznik przepięć SPD | Ogranicza krótkotrwałe przepięcia pochodzące między innymi od wyładowań i zakłóceń w sieci. | Typ 1, 2 lub kombinowany dobiera się do zasilania, uziemienia i ochrony odgromowej budynku. |
| RCD | Wykrywa prąd różnicowy i odłącza obwód przy upływie prądu. | Przewody N przypisane do danego RCD muszą pozostać w jego własnym torze neutralnym. |
| Wyłącznik nadprądowy | Chroni przewód przed przeciążeniem i zwarciem. | Charakterystyka oraz prąd znamionowy wynikają z przewodu i warunków pracy. |
| Szyny PE i N | Porządkują przewody ochronne i neutralne. | Po rozdziale PEN szyna N powinna być odizolowana od obudowy i szyny PE. |
Ogranicznik przepięć SPD nie jest magiczną tarczą na każde uszkodzenie. Skuteczność ochrony zależy od **uziemienia, długości przewodów przyłączeniowych, koordynacji zabezpieczeń i rodzaju instalacji odgromowej**. W domu z instalacją fotowoltaiczną, pompą ciepła albo zasilaniem napowietrznym dobór ochrony powinien zostać sprawdzony indywidualnie.
RCD, potocznie nazywany różnicówką, chroni przed skutkami prądu upływu, ale nie zabezpiecza przewodu przed przeciążeniem. Dlatego potrzebuje współpracy z wyłącznikiem nadprądowym albo aparatem RCBO, który łączy obie funkcje w jednym module. W obwodach z elektroniką zwykle rozważa się **RCD typu A**, choć ostateczny dobór zależy od urządzeń i projektu.

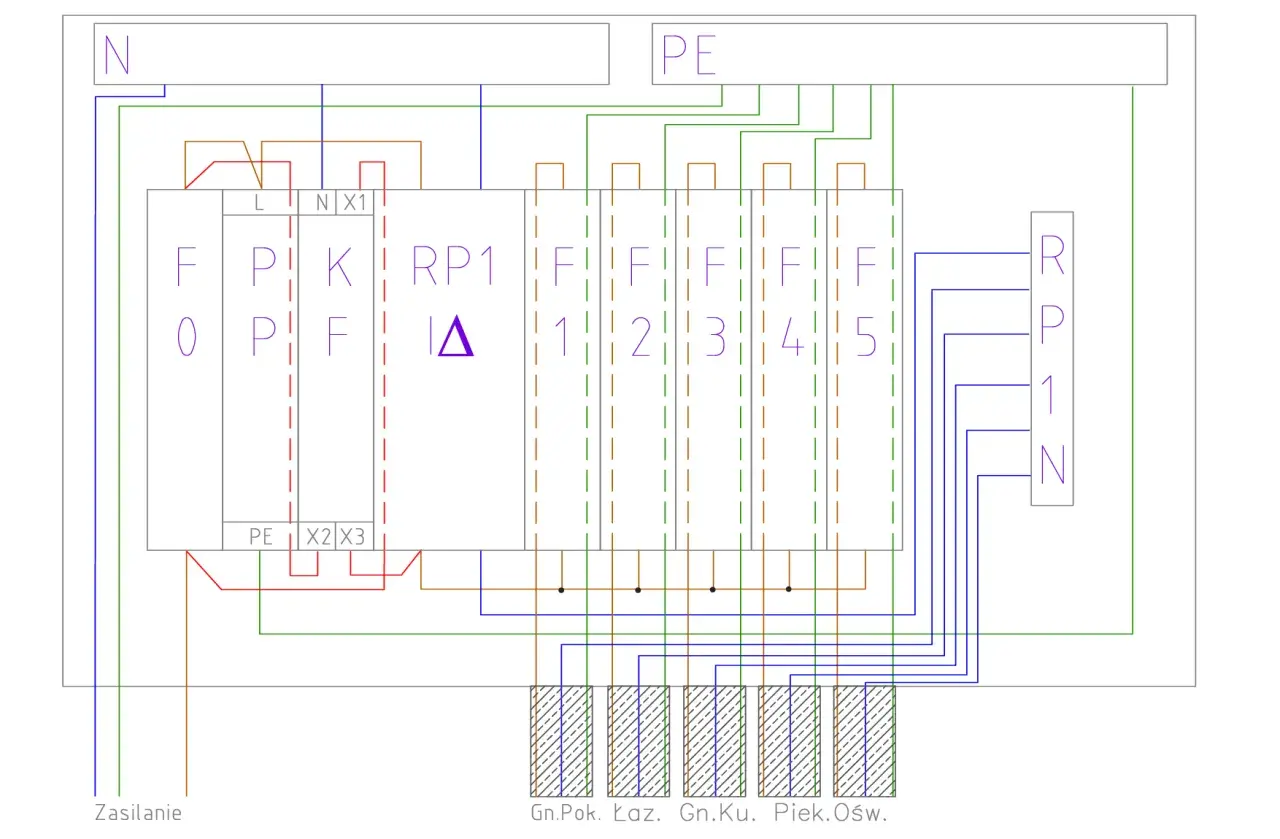

Jak prowadzić przewody fazowe, neutralne i ochronne
W typowym obwodzie jednofazowym przewód fazowy L przechodzi przez zabezpieczenia, przewód neutralny N przez właściwy tor RCD, a przewód ochronny PE trafia bezpośrednio na szynę ochronną. **PE nie prowadzi się przez wyłącznik różnicowoprądowy**. To jedna z podstawowych zasad, której złamanie może spowodować nieprawidłowe działanie ochrony.
Przy kilku RCD trzeba zastosować osobne szyny lub listwy N dla każdego z nich. Przewód neutralny obwodu zabezpieczonego przez pierwszy RCD nie może trafić na listwę neutralną drugiego aparatu. W praktyce pomieszane neutralne są częstą przyczyną samoczynnego wyłączania różnicówki zaraz po włączeniu obwodu.
Podział PEN wymaga szczególnej ostrożności
Jeśli instalacja doprowadza przewód PEN, jego podział na PE i N wykonuje się w określonym punkcie, najczęściej w głównej rozdzielnicy albo w miejscu wskazanym w dokumentacji. Punkt ten powinien być połączony z układem uziemiającym zgodnie z projektem. **Nie wolno wykonywać przypadkowego mostka N-PE za wyłącznikiem różnicowoprądowym**.
To nie jest czynność do wykonania na podstawie zdjęcia znalezionego w internecie. Trzeba znać układ sieci, stan uziemienia, przekrój PEN i warunki operatora. Przy starej instalacji dwużyłowej samo dołożenie RCD nie tworzy nowoczesnego przewodu ochronnego i nie rozwiązuje problemu braku PE.
Przeczytaj również: Łącznik schodowy i krzyżowy - jak je połączyć?
Dobór wyłączników do obwodów
Popularne zabezpieczenia B10 dla oświetlenia i B16 dla gniazd nie są uniwersalną receptą. Prąd znamionowy wyłącznika musi odpowiadać **obciążalności długotrwałej przewodu**, sposobowi ułożenia kabla, długości obwodu i spodziewanemu prądowi zwarciowemu. Zbyt duży aparat może nie odłączyć zasilania wystarczająco szybko, gdy przewód zostanie przeciążony.
Obwody urządzeń o dużej mocy, takich jak płyta indukcyjna, piekarnik, podgrzewacz wody czy ładowarka samochodu, powinny być zaprojektowane osobno. Nie należy zasilać ich z przypadkowego obwodu gniazdowego tylko dlatego, że w rozdzielnicy zostało wolne miejsce.
Bezpieczna kolejność prac przy montażu
Praktyczny montaż zaczyna się od wyłączenia i zabezpieczenia zasilania przed przypadkowym załączeniem. Samo opuszczenie dźwigni w rozdzielnicy nie zawsze wystarcza, ponieważ część przewodów może być zasilana z innego źródła, na przykład agregatu, fotowoltaiki lub drugiej rozdzielnicy.
- Przygotuj schemat i opis obwodów, zanim wprowadzisz przewody do obudowy.
- Zamontuj aparaturę na szynie DIN, zachowując układ zgodny z dokumentacją producenta.
- Wprowadź i uporządkuj przewody, nie pozostawiając naprężeń na zaciskach.
- Podłącz przewody PE i N do właściwych szyn oraz sprawdź, czy listwy N są przypisane do odpowiednich RCD.
- Podłącz tory fazowe przez rozłącznik, ochronę przepięciową i zabezpieczenia zgodnie ze schematem.
- Oznacz każdy aparat opisem obwodu, na przykład „kuchnia”, „garaż” albo „gniazda taras”.
- Wykonaj oględziny i pomiary przed podaniem napięcia na odbiorniki.
Przy zaciskach ważny jest moment dokręcenia wskazany przez producenta aparatu. Zbyt luźne połączenie może się nagrzewać, a zbyt mocne uszkodzić zacisk lub przewód. Połączenia powinny być wykonane bez nadmiaru odsłoniętej miedzi, z zachowaniem promienia gięcia i bez wciskania kilku żył pod zacisk, jeśli producent tego nie dopuszcza.
W rozdzielnicy trójfazowej trzeba dodatkowo kontrolować kolejność faz i równomierne rozłożenie obciążenia. Nie chodzi o mechaniczne przenoszenie każdego kolejnego obwodu na inną fazę, lecz o rozsądne zestawienie odbiorników o dużej mocy. Taki bilans ogranicza przeciążenia jednej fazy i poprawia działanie instalacji.
Jak sprawdzić rozdzielnicę przed uruchomieniem
Przed włączeniem zasilania elektryk wykonuje oględziny, a później pomiary odbiorcze. W zakres kontroli wchodzą między innymi **ciągłość przewodów ochronnych, rezystancja izolacji, impedancja pętli zwarcia, polaryzacja oraz działanie RCD**. Wyniki powinny zostać zapisane w protokole, szczególnie gdy instalacja jest nowa albo została gruntownie przebudowana.
Przycisk TEST na RCD jest przydatny, ale nie zastępuje pomiaru profesjonalnym miernikiem. Pokazuje podstawową reakcję mechanizmu, natomiast nie potwierdza prawidłowego czasu i prądu zadziałania w całej instalacji. Po uruchomieniu obwody warto włączać pojedynczo, obserwując, czy nie pojawiają się wyzwolenia zabezpieczeń, zapach przegrzanej izolacji albo nietypowe odgłosy.
Nie zamykałbym rozdzielnicy bez opisania obwodów i wykonania zdjęcia dokumentacyjnego. Taki prosty krok ułatwia późniejszą naprawę, znalezienie właściwego wyłącznika i rozbudowę instalacji. Warto także zostawić w obudowie aktualny schemat, jeśli pozwala na to jej konstrukcja.
Błędy, przez które rozdzielnica działa pozornie poprawnie
- Łączenie PE i N za RCD powoduje nieprawidłową pracę ochrony i może stwarzać zagrożenie porażeniowe.
- Wspólna szyna N dla kilku RCD często prowadzi do przypadkowego wyłączania różnicówek.
- Za duży wyłącznik nadprądowy może nie chronić przewodu przed przegrzaniem.
- Brak selektywności zabezpieczeń sprawia, że przy awarii wyłącza się większa część domu, niż jest to potrzebne.
- Brak ochrony przepięciowej zwiększa ryzyko uszkodzenia elektroniki, zwłaszcza przy rozbudowanej instalacji domowej.
- Upychanie przewodów utrudnia chłodzenie, serwis i późniejszą ocenę jakości połączeń.
- Opieranie się wyłącznie na kolorach żył jest szczególnie niebezpieczne w starych instalacjach.
Najbardziej ryzykowne są prace przy przewodzie zasilającym, podział PEN, zmiany w złączu, podłączanie źródeł energii oraz pierwsze uruchomienie całej instalacji. W tych miejscach nie oszczędzałbym na fachowcu. Koszt wizyty i pomiarów jest niewielki w porównaniu z usuwaniem skutków zwarcia, pożaru albo porażenia.
Dobrze opisana rozdzielnica oszczędza problemy na lata
Jeżeli mam wskazać jedną zasadę, która robi największą różnicę, jest nią **czytelny schemat połączony z prawidłowymi pomiarami**. Sama estetyka przewodów nie świadczy jeszcze o bezpieczeństwie, a równo ułożone kable nie naprawią źle dobranego zabezpieczenia.
Podłączenie rozdzielnicy elektrycznej można zaplanować samodzielnie, przygotować listę obwodów i skonsultować rozmieszczenie aparatów, ale prace przy zasilaniu oraz odbiór instalacji powinny wykonać osoby z odpowiednimi kwalifikacjami. Tylko wtedy wiadomo, że rozdzielnica nie tylko wygląda porządnie, lecz także prawidłowo chroni mieszkańców, przewody i urządzenia.
