Przy podłączaniu gniazda, lampy albo rozdzielnicy sama znajomość kolorów przewodów nie zawsze wystarcza. Litera N oznacza przewód neutralny, ale jego rola, oznaczenie na schemacie i sposób prowadzenia zależą od rodzaju instalacji. Wyjaśniam, jak rozpoznać N, czym różni się od PE i PEN oraz dlaczego w starszym domu nie wolno ufać wyłącznie barwie izolacji.
Najważniejsze zasady rozpoznawania przewodu N
- N oznacza przewód neutralny, który zamyka obwód roboczy.
- W nowych instalacjach żyła neutralna ma zwykle kolor jasnoniebieski.
- Przewód N nie jest tym samym co PE, czyli przewód ochronny.
- W starych instalacjach kolorystyka może być myląca, szczególnie przy przewodzie PEN.
- Przed pracą trzeba odłączyć zasilanie i potwierdzić brak napięcia miernikiem.
Co oznacza litera N w instalacji elektrycznej
Symbol N pochodzi od angielskiego słowa „neutral” i oznacza przewód neutralny. W typowym obwodzie jednofazowym doprowadza on prąd z odbiornika z powrotem do punktu neutralnego transformatora, dlatego obwód może zostać zamknięty.
W instalacji 230 V przewód neutralny nie jest przewodem „bez prądu”. Podczas pracy urządzenia może płynąć nim prąd obciążenia, a przy uszkodzeniu instalacji może pojawić się na nim niebezpieczne napięcie. Z tego powodu traktuję N zawsze jako przewód wymagający ostrożności, a nie jako bezpieczny zamiennik uziemienia.
Na schematach i zaciskach rozdzielnic litera N wskazuje miejsce przeznaczone dla żyły neutralnej. W gniazdach i oprawach oświetleniowych oznaczenie może być nadrukowane obok konkretnego zacisku, dlatego przed podłączeniem urządzenia trzeba sprawdzić także jego instrukcję.
Jak rozpoznać przewód neutralny po kolorze
W nowych instalacjach przewód N ma kolor niebieski, najczęściej jasnoniebieski. Tę barwę stosuje się po to, aby elektryk mógł szybko odróżnić żyłę neutralną od fazowej i ochronnej.
| Oznaczenie | Funkcja | Typowy kolor |
|---|---|---|
| N | Przewód neutralny | Niebieski lub jasnoniebieski |
| PE | Przewód ochronny | Żółto-zielony |
| L, L1, L2, L3 | Przewody fazowe | Brązowy, czarny, szary |
| PEN | Wspólny przewód ochronno-neutralny | Oznaczenie zależne od układu i sposobu wykonania |
Przewód żółto-zielony jest zarezerwowany dla funkcji ochronnej i nie powinien być wykorzystywany jako zwykły N. Podobnie nie powinno się używać niebieskiego do innej funkcji w obwodzie, w którym występuje przewód neutralny, jeśli mogłoby to spowodować pomyłkę.
Te zasady opisują między innymi normy dotyczące identyfikacji żył, w tym PN-HD 308 S2. Kolor jest jednak tylko jednym elementem rozpoznania. W praktyce zawsze sprawdzam jeszcze oznaczenia zacisków, przebieg przewodu i pomiary, bo sama izolacja nie potwierdza funkcji elektrycznej.
N a PE i PEN czyli różnice, których nie wolno pomylić
Najczęstszy błąd polega na traktowaniu przewodu neutralnego i ochronnego jak tej samej żyły. N służy do pracy obwodu, natomiast PE ma odprowadzić prąd uszkodzeniowy i ograniczyć ryzyko porażenia po pojawieniu się napięcia na metalowej obudowie urządzenia.
W nowszych instalacjach przewody N i PE prowadzi się oddzielnie. Nie należy łączyć ich ponownie za rozdzielnicą, na przykład w gniazdku albo w puszce. Takie połączenie może zakłócić działanie wyłącznika różnicowoprądowego i stworzyć zagrożenie na obudowach urządzeń.
Co oznacza PEN

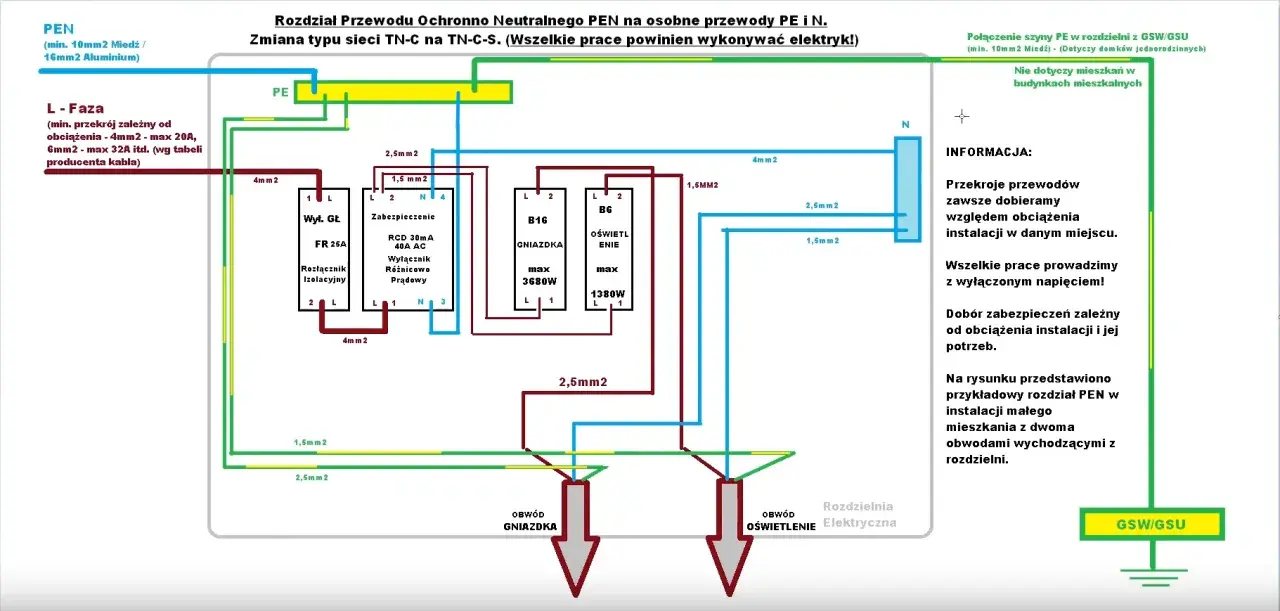

PEN łączy funkcję przewodu neutralnego i ochronnego. Spotyka się go przede wszystkim w starszych układach sieciowych, między innymi TN-C. W rozdzielnicy może zostać rozdzielony na osobne przewody PE i N, ale taki podział powinien wykonać elektryk zgodnie z projektem oraz układem zasilania.
Przerwanie przewodu PEN jest szczególnie groźne, ponieważ jednocześnie zanika funkcja neutralna i ochronna. W określonych warunkach na metalowych obudowach urządzeń może pojawić się napięcie. Dlatego przy modernizacji domu, garażu lub budynku gospodarczego nie wystarczy wymienić same gniazda na nowe.
Jak sprawdzić N w rozdzielnicy i puszce
Przy prostych oględzinach można zacząć od oznaczeń N, PE i L na listwach zaciskowych. W rozdzielnicy przewody neutralne powinny trafiać na odpowiednią listwę N, a ochronne na listwę PE. Jeżeli obwód jest zabezpieczony różnicówką, jego przewód neutralny musi przechodzić przez właściwy tor tego samego aparatu.
Nie polecam rozpoznawania przewodu N za pomocą popularnego próbnika wkrętakowego. Takie narzędzie może wskazać napięcie indukowane albo zareagować w sposób mylący, a nie potwierdza prawidłowego przebiegu całego obwodu.
Przeczytaj również: Ogrzewanie gazowe w domu - koszty, kocioł i bezpieczny montaż
Bezpieczna kolejność czynności
- Wyłącz właściwe zabezpieczenie, a jeśli to możliwe także główny wyłącznik.
- Odłącz dodatkowe źródła zasilania, takie jak fotowoltaika, agregat, UPS lub magazyn energii.
- Sprawdź miernik na znanym, czynnym obwodzie.
- Zmierz brak napięcia między żyłami oraz między każdą żyłą a przewodem ochronnym.
- Ponownie sprawdź miernik, aby potwierdzić, że działał podczas pomiaru.
Jeśli przewody mają nieoczekiwane kolory, brakuje żyły żółto-zielonej albo w puszce znajduje się kilka obwodów, na tym etapie kończę samodzielne oględziny. Identyfikację i zmianę połączeń powinien wykonać elektryk z odpowiednimi kwalifikacjami.
Stara instalacja i najczęstsze pomyłki z przewodem N
W budynkach z dawną instalacją można spotkać przewody w kolorach, które nie odpowiadają współczesnym zasadom. Zdarzają się także obwody dwużyłowe, w których nie ma osobnego PE, oraz przewody pełniące dawniej funkcję „zera”. Tego określenia nie należy automatycznie utożsamiać z dzisiejszym przewodem N.
- Kolor niebieski nie daje pełnej pewności w starej, przerabianej instalacji.
- Przewód opisany potocznie jako „zero” może być częścią układu PEN.
- Nie wolno wykonywać mostka N-PE w przypadkowym gnieździe.
- Nie należy podłączać bolca ochronnego do przewodu neutralnego bez oceny całego układu sieci.
- Luźny zacisk N może powodować migotanie lamp, grzanie przewodu i nieprawidłową pracę urządzeń.
Przy domowej modernizacji szczególną uwagę zwracam na garaże, altany i obwody prowadzone do ogrodu. Długie przewody, wilgoć, metalowe konstrukcje i elektronarzędzia zwiększają znaczenie prawidłowego PE, wyłącznika różnicowoprądowego oraz ochrony nadprądowej. Sam niebieski przewód nie naprawi instalacji, która od początku ma błędny układ połączeń.
Jak poprawnie opisywać przewody podczas remontu
Przy wymianie osprzętu dobrze jest od razu wykonać zdjęcie rozdzielnicy i oznaczyć obwód. Warto opisać przewody trwałymi oznacznikami przy zaciskach, szczególnie gdy kilka kabli biegnie do jednej puszki. Taka dokumentacja bardzo ułatwia późniejszy montaż oświetlenia, sterownika bramy czy gniazda w budynku gospodarczym.
Nie zmieniam funkcji żyły tylko przez naklejenie przypadkowej taśmy izolacyjnej. Jeśli oznaczenie trzeba uzupełnić, powinno być trwałe, czytelne i wykonane zgodnie z zasadami identyfikacji przewodów. Najlepsze oznaczenie to takie, które pozostaje zrozumiałe po kilku latach, także dla innego elektryka.
W nowych obwodach warto prowadzić osobne żyły L, N i PE oraz zostawić opis w rozdzielnicy. Koszt dodatkowych oznaczników i kilku minut dokumentacji jest niewielki w porównaniu z czasem potrzebnym na późniejsze szukanie błędu albo ryzykiem niewłaściwego podłączenia.
Jedna litera, ale nie jeden test bezpieczeństwa
Najkrócej mówiąc, N oznacza przewód neutralny, a jego typowym kolorem jest niebieski. Nie należy jednak mylić go z PE ani zakładać, że w starej instalacji kolor zawsze pokazuje prawdziwą funkcję żyły.
Przy nowym obwodzie sprawdzam oznaczenia, układ połączeń i brak napięcia, a przy starej instalacji zaczynam od oceny całego systemu, nie od wymiany pojedynczego gniazda. To właśnie takie podejście daje największą szansę, że instalacja w domu, garażu czy ogrodzie będzie nie tylko zgodna z opisem, lecz także bezpieczna w codziennym użytkowaniu.
