Cienki drut biegnący po kalenicy, metalowy element przy kominie i przewód schodzący po elewacji to najczęstszy widok, który kojarzymy z ochroną odgromową. Najprostsza odpowiedź na pytanie, jak wygląda piorunochron, brzmi jednak: jest to cały połączony system, a nie pojedyncza iglica na dachu. Poniżej pokazuję, po czym rozpoznać jego elementy, gdzie ich szukać i jak nie pomylić instalacji odgromowej z przypadkowym metalowym przewodem.
Najważniejsze elementy piorunochronu widać na dachu, ścianie i przy gruncie
- Zwody znajdują się na dachu i przejmują prąd wyładowania.
- Przewody odprowadzające biegną pionowo po elewacji do poziomu ziemi.
- Złącza kontrolne są zwykle umieszczone nisko, około kilkudziesięciu centymetrów nad gruntem.
- Uziemienie najczęściej jest zakopane, dlatego pozostaje niewidoczne.
- Najczęściej stosuje się przewody ze stali ocynkowanej, miedzi lub aluminium.
Jak rozpoznać piorunochron na dachu

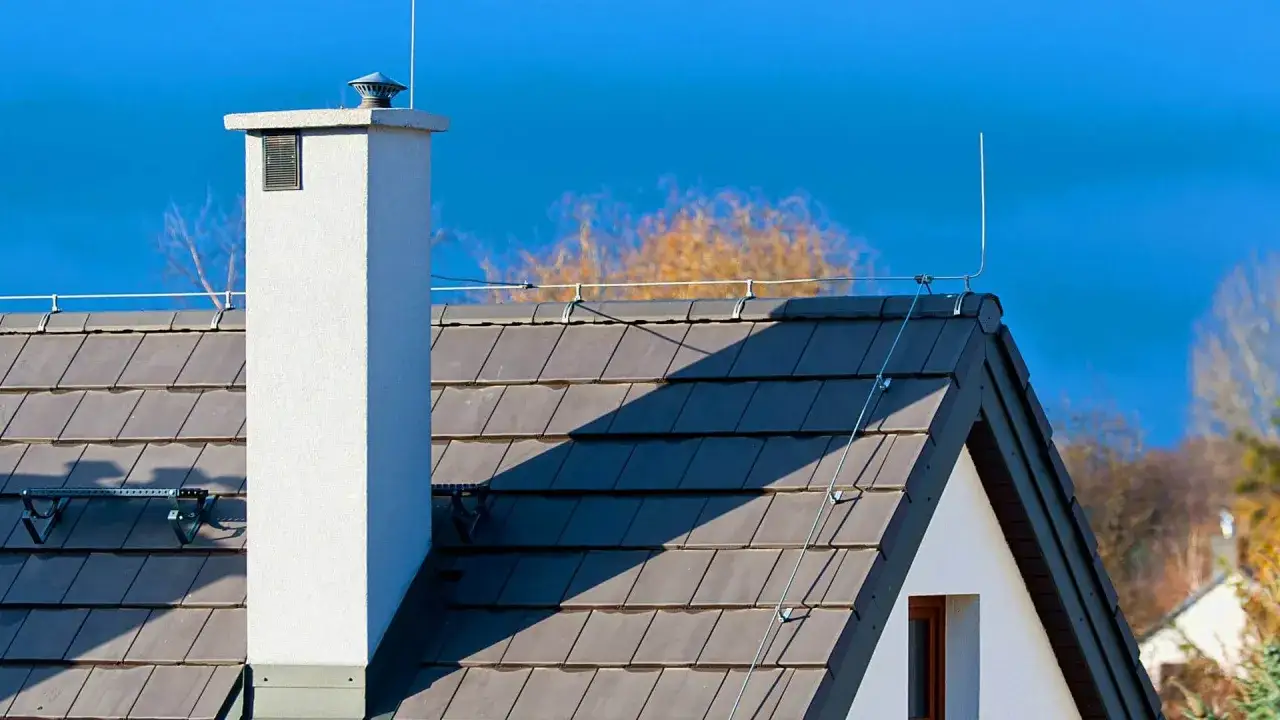

Na pierwszy rzut oka instalacja odgromowa przypomina cienką metalową linię zamocowaną do dachu. Przewód biegnie zwykle wzdłuż kalenicy, krawędzi połaci, okapu albo attyki, a na jego trasie znajdują się uchwyty utrzymujące go kilka centymetrów nad pokryciem.
W najwyższych punktach dachu można zobaczyć także zwody pionowe, czyli krótkie pręty lub iglice wystające ponad komin, maszt antenowy albo inną instalację. Ich zadaniem nie jest przyciąganie piorunów, lecz stworzenie zaprojektowanej strefy ochronnej wokół elementu, który znajduje się wysoko i może być narażony na bezpośrednie wyładowanie.
Najczęstszy wygląd zwodów
- drut lub pręt poprowadzony wzdłuż kalenicy,
- przewód tworzący obwód wokół dachu,
- metalowa siatka na większych dachach płaskich,
- pionowa iglica przy kominie, maszcie lub innym wysokim elemencie,
- uchwyty dachowe dopasowane do dachówki, blachy albo papy.

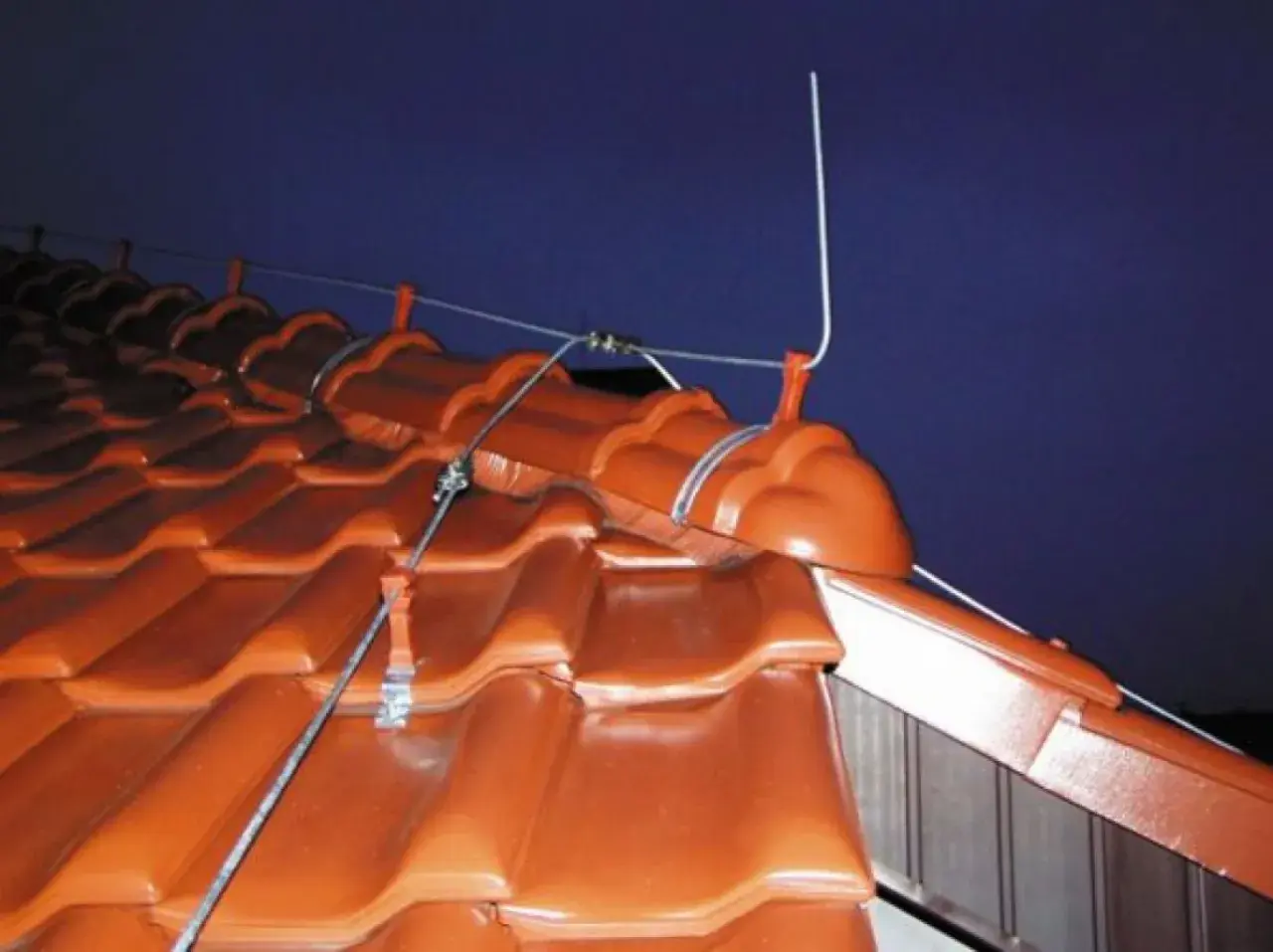

Na domu z dachem dwuspadowym instalacja często wygląda bardzo prosto: jeden przewód biegnie po kalenicy, a od niego odchodzą trasy prowadzące w dół. Na budynku z dachem płaskim albo z licznymi kominami układ może przypominać metalową siatkę połączoną z kilkoma przewodami. Sam kształt nie wystarcza jednak do oceny skuteczności, ponieważ liczy się także rozmieszczenie i ciągłość połączeń.
Z czego składa się cały system odgromowy
Widoczna na dachu część to dopiero początek. Prawidłowo wykonany piorunochron obejmuje zwykle zwody, przewody odprowadzające i uziemienie. Wszystkie te elementy muszą tworzyć elektrycznie ciągłą drogę o odpowiednio małej impedancji, czyli takim oporze dla bardzo szybko płynącego prądu piorunowego, który ogranicza ryzyko przeskoków i uszkodzeń.
| Element | Jak wygląda | Gdzie go szukać | Do czego służy |
|---|---|---|---|
| Zwody poziome | Metalowe druty, taśmy lub przewody na uchwytach | Kalenica, krawędzie i połać dachu | Przejmują wyładowanie w obrębie chronionej strefy |
| Zwody pionowe | Pręty, maszty lub iglice | Kominy, kalenice i najwyższe punkty | Chronią wystające elementy budynku |
| Przewody odprowadzające | Pionowe druty, taśmy albo linki | Elewacja, narożniki, czasem wnętrze ścian | Przenoszą prąd z dachu do uziomu |
| Złącza kontrolne | Metalowa obejma lub niewielka puszka rewizyjna | Nisko na ścianie, zwykle przy trasie przewodu | Umożliwiają pomiary i kontrolę połączeń |
| Uziomy | Bednarka, pręty lub przewody zakopane w ziemi | Wokół budynku albo w gruncie pod fundamentem | Rozpraszają prąd wyładowania w ziemi |
W typowej instalacji mieszkaniowej często spotyka się okrągły przewód ze stali ocynkowanej o średnicy około 8 mm, ale nie jest to uniwersalny wymiar dla każdego budynku. Materiał, przekrój i sposób prowadzenia dobiera się według projektu, warunków środowiskowych oraz wymagań serii norm PN-EN 62305.
Jeżeli na dachu widzę metalowy przewód, ale nie ma on widocznego połączenia z trasą schodzącą do ziemi, nie uznaję go automatycznie za kompletny piorunochron. Może być częścią innej instalacji, pozostałością po dawnym rozwiązaniu albo tylko pojedynczym zwodem bez prawidłowego uziemienia.
Co widać na elewacji i przy ziemi
Przewód odprowadzający prowadzi prąd z dachu w dół możliwie prostą trasą. Najczęściej biegnie przy narożniku budynku, wzdłuż ściany albo przy rurze spustowej, lecz powinien być zamocowany i poprowadzony zgodnie z projektem. Zbyt ostre załamania i przypadkowe pętle zwiększają ryzyko niebezpiecznego przeskoku iskry.
Na elewacji przewód może mieć postać stalowego drutu, płaskiej taśmy albo linki. Stosuje się uchwyty, które utrzymują go w stałej odległości od podłoża. W miejscach narażonych na uszkodzenia mechaniczne przewód bywa dodatkowo osłonięty rurą ochronną, ale sama osłona nie zastępuje prawidłowego przewodu ani połączenia z uziemieniem.
Złącze kontrolne nie jest ozdobną puszką
Nisko na ścianie warto poszukać niewielkiego metalowego elementu z pokrywą. To najczęściej złącze kontrolne, które pozwala rozłączyć przewód odprowadzający od uziomu i wykonać pomiar. Położenie złącza zależy od projektu, dlatego jego brak w widocznym miejscu nie przesądza jeszcze o braku instalacji.
Najważniejsza część systemu znajduje się pod ziemią. Uziom może mieć formę bednarki prowadzonej wokół budynku, prętów wbitych w grunt albo uziomu fundamentowego umieszczonego w konstrukcji. Z zewnątrz zwykle widać tylko punkt połączenia i miejsce pomiarowe, a nie samą elektrodę.
Widoczny i ukryty piorunochron to dwa różne rozwiązania
W domu już wykończonym najczęściej montuje się zewnętrzną instalację widoczną. Przewody są wtedy prowadzone po dachu i elewacji, a ich przebieg można prześledzić wzrokiem. To rozwiązanie łatwiejsze do późniejszej kontroli, choć nie każdemu odpowiada wizualnie, szczególnie na nowoczesnej elewacji.
W nowym budynku część przewodów można zaprojektować jako przewody ukryte, prowadzone w warstwach ścian lub połączone z metalowymi elementami konstrukcji. Takie rozwiązanie nie oznacza, że piorunochron zniknął. Po prostu jego elementy są mniej widoczne, a kontrola wymaga dokumentacji, dostępu do złączy i pomiarów wykonanych przez specjalistę.
Przeczytaj również: Podłączenie kotła CO bez błędów - co trzeba sprawdzić?
Elementy naturalne wymagają projektu
W niektórych budynkach funkcję części zwodów lub przewodów mogą pełnić metalowe elementy konstrukcyjne, pokrycie dachu czy stalowe słupy. Nie wystarczy jednak, że rynna albo balustrada jest wykonana z metalu. Musi mieć odpowiednią ciągłość, przekrój, połączenia i potwierdzone w projekcie zastosowanie.
To jedna z rzeczy, które są często źle rozumiane. Rynna nie staje się piorunochronem tylko dlatego, że jest metalowa, a podłączenie przypadkowego przewodu do rury spustowej może zwiększyć ryzyko uszkodzeń. Szczególnie ostrożnie trzeba postępować przy łączeniu różnych metali, ponieważ niekompatybilne połączenia mogą przyspieszać korozję.
Czego nie mylić z instalacją odgromową
Na dachu znajduje się wiele metalowych elementów, które z wyglądu przypominają część ochrony odgromowej. Antena, maszt, uchwyt do paneli fotowoltaicznych, rura wentylacyjna czy przewód telekomunikacyjny nie są automatycznie zwodem. Mogą wymagać przyłączenia do instalacji, ale sposób wykonania powinien wynikać z projektu ochrony budynku.
- Antena dachowa nie jest piorunochronem, nawet jeśli znajduje się najwyżej.
- Rynna metalowa może być elementem wykorzystanym w systemie, ale nie zawsze spełnia wymagania techniczne.
- Bednarka widoczna przy fundamencie może należeć do uziemienia, lecz bez pomiaru nie wiadomo, czy działa prawidłowo.
- Ogranicznik przepięć SPD chroni instalację elektryczną i elektronikę przed przepięciami, ale nie zastępuje zewnętrznego piorunochronu.
Najczęstszy błąd przy oględzinach polega na ocenianiu systemu wyłącznie po tym, co widać z poziomu ogrodu. Można zauważyć przewód przy narożniku, a nie wiedzieć, czy jest połączony z uziomem. Można też zobaczyć iglicę na kominie, ale nie mieć pewności, czy jej strefa ochronna obejmuje całą połać.
Dlatego przy zakupie domu, remoncie dachu albo montażu fotowoltaiki nie ograniczam się do zdjęcia instalacji. Sprawdziłbym projekt, protokoły pomiarów, stan złączy i ciągłość przewodów. Oględziny wizualne są dobrym początkiem, ale nie potwierdzają skuteczności ochrony.
Po wyglądzie można ocenić dużo, ale nie wszystko
Piorunochron najczęściej rozpoznasz jako metalowy układ na najwyższych częściach budynku, pionowe przewody na elewacji oraz złącza kontrolne przy gruncie. Jego najważniejszy fragment, czyli uziemienie, pozostaje zwykle niewidoczny. Z tego powodu sama obecność drutu na dachu nie daje jeszcze gwarancji bezpieczeństwa.
Jeśli planujesz budowę lub modernizację domu, najlepiej uwzględnić ochronę odgromową już na etapie projektu. Późniejszy montaż jest możliwy, ale często oznacza więcej widocznych przewodów, trudniejsze prowadzenie tras i dodatkowe prace przy elewacji. O poprawności systemu decydują połączenia, uziemienie i pomiary, a nie efektowna iglica wystająca nad kominem.
W praktyce warto zrobić jedno zdjęcie dachu, elewacji i miejsca złącza kontrolnego, a potem skonsultować je z projektantem instalacji odgromowych. Taka krótka weryfikacja może wykazać brak ciągłości, korozję albo nieprawidłowe połączenie, zanim problem ujawni się podczas burzy.
