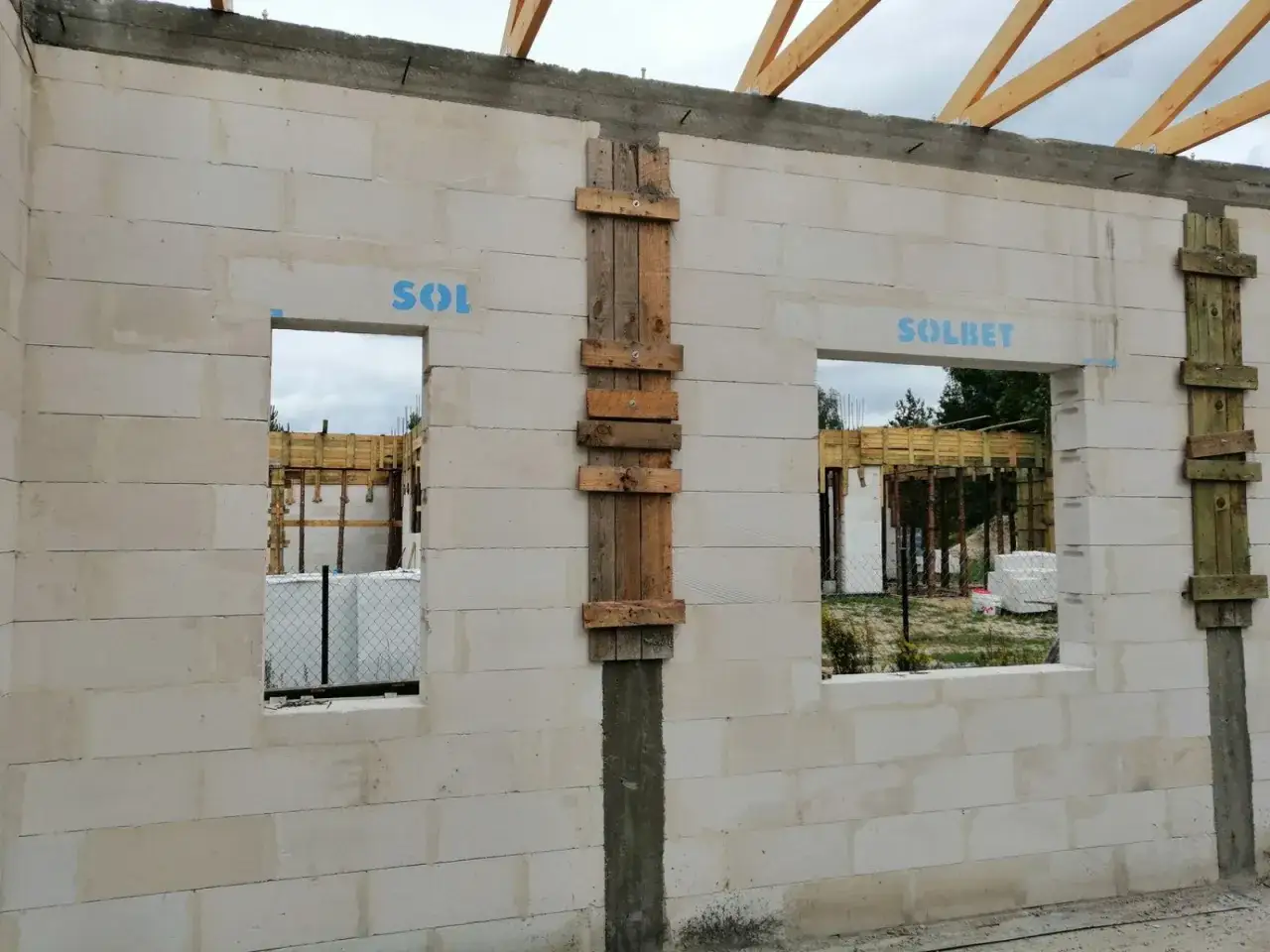

Źle dobrane oparcie nadproża może skończyć się pęknięciami nad oknem, problemami z osadzeniem stolarki, a w skrajnym przypadku utratą nośności fragmentu muru. Wyjaśniam, ile nadproże powinno opierać się na ścianie, jak obliczyć jego długość i dlaczego różne typy prefabrykatów wymagają innych wartości.
Najczęściej nadproże powinno opierać się na murze od 10 do 25 cm z każdej strony
- 10-15 cm spotyka się często przy prefabrykowanych belkach żelbetowych i strunobetonowych.
- 20-25 cm może być wymagane przy nadprożach z betonu komórkowego.
- Długość belki oblicza się jako szerokość otworu plus dwa odcinki oparcia.
- Liczy się dokumentacja konkretnego systemu, a nie ogólna zasada znaleziona w internecie.
- Nadproże musi leżeć na równej, stabilnej i pełnej podporze po obu stronach otworu.
Nie ma jednej liczby dla każdego nadproża
Najkrótsza praktyczna odpowiedź brzmi: zwykle od 10 do 25 cm na każdą stronę. To szeroki zakres, ale nie jest przypadkowy. Innego podparcia wymaga lekka belka L19, innego prefabrykat z betonu komórkowego, a jeszcze innych parametrów wymaga nadproże żelbetowe wykonywane na budowie.
Na swoich zestawieniach zawsze rozdzielam dwie rzeczy: minimalne oparcie wynikające z dokumentacji produktu oraz zapas, który może wynikać z projektu konstrukcyjnego. Belka nie staje się automatycznie bezpieczna tylko dlatego, że została wsunięta głębiej w mur. Decydują także jej nośność, obciążenie, rodzaj ściany i sposób montażu.
Jeżeli producent podaje 20 cm, nie traktowałbym 15 cm jako wartości „prawie wystarczającej”. W konstrukcji kilka centymetrów może zmienić sposób przekazywania sił na mur, szczególnie przy szerokich oknach, drzwiach tarasowych albo ścianie obciążonej stropem.
Jak obliczyć długość nadproża do konkretnego otworu
Do obliczeń przyjmuje się szerokość otworu w świetle muru, czyli odległość między wewnętrznymi krawędziami ościeża. Do tego wymiaru trzeba dodać wymagane oparcie po lewej i prawej stronie.
Wzór jest prosty:
długość nadproża = szerokość otworu + oparcie z lewej strony + oparcie z prawej strony
Przykładowo, przy otworze o szerokości 100 cm i wymaganym oparciu 20 cm z każdej strony potrzebny będzie element o długości minimum 140 cm. Dla otworu 150 cm i oparcia po 25 cm długość nadproża wyniesie minimum 200 cm.
| Szerokość otworu | Oparcie z każdej strony | Minimalna długość elementu |
|---|---|---|
| 80 cm | 20 cm | 120 cm |
| 100 cm | 20 cm | 140 cm |
| 120 cm | 25 cm | 170 cm |
| 150 cm | 25 cm | 200 cm |
W praktyce wybiera się najbliższy dostępny wymiar prefabrykatu, ale zawsze zaokrągla się go w górę. Nie wolno skracać gotowej belki bez wyraźnej zgody projektanta lub producenta. Przy zamawianiu trzeba też sprawdzić, czy podany przez sprzedawcę wymiar dotyczy otworu w świetle, czy całkowitej długości elementu.
Ile zachodzą poszczególne rodzaje nadproży
Rodzaj zastosowanego elementu ma większe znaczenie niż sama szerokość ściany. Poniższe wartości pokazują typowe wymagania spotykane w dokumentacjach technicznych, ale nie zastępują instrukcji konkretnego systemu.
| Rodzaj nadproża | Typowe minimalne oparcie | Najważniejsza uwaga |
|---|---|---|
| Belki L19 | około 11-13 cm | Wartość zależy od długości i odmiany belki. |
| Prefabrykaty z betonu komórkowego | 20-25 cm | Dłuższe belki i większe otwory często wymagają 25 cm. |
| Nadproża sprężone | około 15 cm | Trzeba sprawdzić wymagania dla konkretnego modelu. |
| Kształtki U z betonem i zbrojeniem | około 25 cm | Oparcie jest częścią projektowanego układu żelbetowego. |
| Nadproże żelbetowe wykonywane na budowie | według projektu, często 20-25 cm | Liczy się obliczenie przekroju, zbrojenia i obciążeń. |
Prefabrykaty L19 i podobne belki żelbetowe

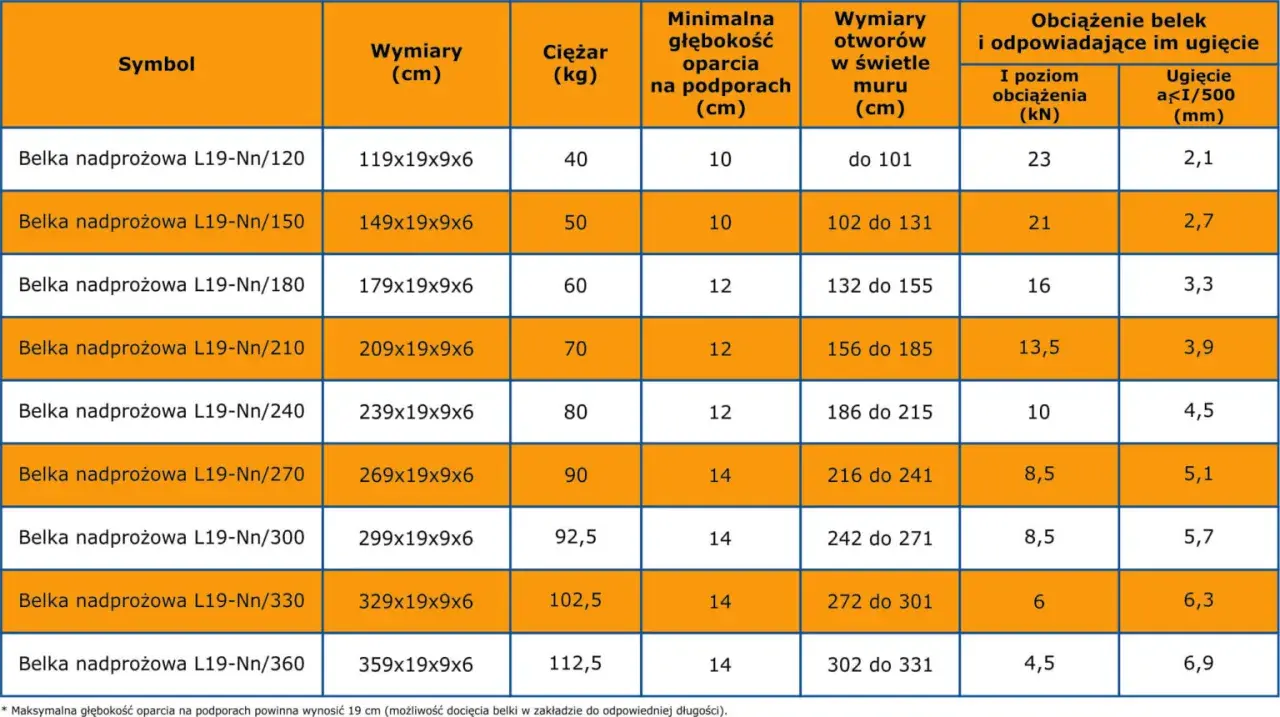

Przy belkach L19 często spotyka się oparcie rzędu 11 lub 12 cm, a przy dłuższych elementach około 13 cm. Takie nadproża zwykle układa się na warstwie zaprawy, łączy w zestawy odpowiadające grubości ściany i wypełnia przestrzeń między belkami betonem lub zaprawą cementową.
To rozwiązanie jest popularne, ale nie należy przenosić jego wymiarów na każdy inny prefabrykat. Belka o podobnym wyglądzie, lecz innej wysokości, zbrojeniu lub długości może mieć zupełnie inne wymagania.
Nadproża z betonu komórkowego
W systemach z betonu komórkowego oparcie jest często większe. Dla przykładowych belek systemowych spotyka się 20 cm przy otworach do 1 m oraz 25 cm przy większych otworach. Wynika to między innymi z właściwości materiału i sposobu współpracy prefabrykatu z murem.
Przy kształtkach U, które są traconym szalunkiem dla zbrojonego betonu, typowe wymaganie może wynosić 25 cm na stronę. W tym przypadku trzeba dodatkowo uwzględnić klasę betonu, przekrój zbrojenia, podparcie montażowe i czas dojrzewania mieszanki.
Nadproża wykonywane na budowie
Przy nadprożu monolitycznym nie ma jednej uniwersalnej wartości, którą można bezpiecznie zastosować w każdym domu. Projektant dobiera długość oparcia razem z przekrojem belki i zbrojeniem, uwzględniając ciężar muru, stropu, dachu oraz ewentualnych belek opartych wyżej.
Jeżeli nad otworem znajduje się wieniec, strop albo duża połać muru, nie traktuję takiego miejsca jako prostego elementu do wykonania „według zwyczaju”. To już fragment konstrukcji, który powinien wynikać z projektu.
Co sprawdzić przed ułożeniem nadproża
Samo dobranie odpowiednio długiej belki nie wystarczy. Oparcie musi jeszcze prawidłowo przekazywać obciążenia na ścianę. Przed montażem sprawdziłbym kilka rzeczy.
- Równość podłoża. Belka powinna leżeć na pełnej, wypoziomowanej warstwie zaprawy, a nie na pojedynczych punktach.
- Jednakowe oparcie. Po obu stronach otworu należy zachować wymaganą długość, bez przypadkowego przesunięcia elementu.
- Stan muru. Pęknięte, kruche lub niedomurowane bloczki w strefie podpory trzeba usunąć i zastąpić stabilnym materiałem.
- Kierunek montażu. Niektóre prefabrykaty mają oznaczoną stronę dolną i górną. Odwrócenie elementu może zmienić jego pracę.
- Podparcie tymczasowe. Nadproża zespolone i belki wymagające nadmurówki często muszą być podstemplowane do czasu uzyskania wymaganej nośności.
- Spoiny. Puste spoiny pionowe i poziome w obrębie podparcia osłabiają sposób przekazywania sił.
Przy montażu kilku belek obok siebie trzeba je ułożyć tak, aby tworzyły stabilny pakiet. Szczeliny między elementami powinny zostać wypełnione zgodnie z instrukcją. Pozostawienie pustych przestrzeni to jeden z tych błędów, których nie widać po otynkowaniu, ale które mogą później ujawnić się rysami.
Nie zapominam też o poziomie nadproża względem planowanej stolarki. Zbyt niskie lub zbyt wysokie ułożenie może wymusić później nietypową warstwę zaprawy, podkuwanie muru albo problemy z roletą nad oknem.
Najczęstsze błędy przy oparciu nadproża
Najbardziej ryzykowne jest przyjęcie zasady, że „10 cm zawsze wystarczy”. Taka wartość może być prawidłowa dla jednego prefabrykatu, ale niewystarczająca dla innego. Szczególnie ostrożnie podchodzę do dużych otworów, ścian z betonu komórkowego i miejsc, nad którymi opiera się strop.
Za krótkie nadproże
Gdy element opiera się zbyt płytko, nacisk na mur rośnie, a obciążenie nie rozkłada się tak, jak przewidziano w obliczeniach. Skutkiem mogą być pęknięcia ukośne przy narożnikach otworu, zarysowanie spoin, ugięcie belki albo późniejsze problemy z otwieraniem okna.
Oparcie na słabym fragmencie ściany
Nawet 25 cm oparcia nie pomoże, jeśli pod belką znajduje się cienki, uszkodzony lub źle związany fragment muru. W razie potrzeby projekt przewiduje wzmocnienie podpory, na przykład poduszkę betonową, przemurowanie albo zastosowanie innego rozwiązania konstrukcyjnego.
Brak podparcia montażowego
Niektóre belki są samonośne, a inne zaczynają pracować jako komplet dopiero po wykonaniu nadmurówki lub wieńca. Pominięcie stempli może spowodować ugięcie elementu jeszcze przed zakończeniem murowania. Instrukcja producenta powinna jasno wskazywać, czy i jak długo trzeba pozostawić podpory.
Przeczytaj również: Stan zerowy domu - co obejmuje i ile kosztuje?
Skracanie prefabrykatu
Przycięcie belki w celu dopasowania jej do otworu jest zazwyczaj złym pomysłem. Może przeciąć zbrojenie, zmienić długość strefy podparcia albo naruszyć prefabrykat w miejscu, które ma przenosić największe siły. Lepiej zamówić właściwy wymiar lub zmienić rozwiązanie po konsultacji z konstruktorem.
Kiedy trzeba skonsultować nadproże z konstruktorem
Pomoc fachowca jest szczególnie potrzebna przy otworach szerszych niż około 1,8-2 m, drzwiach tarasowych, bramach garażowych oraz ścianach nośnych obciążonych stropem. Tak samo postąpiłbym przy łączeniu kilku nietypowych rozwiązań albo przy zmianie otworu względem projektu.
Konsultacja jest konieczna również wtedy, gdy nadproże ma przenosić ciężar podciągu, słupa, wieńca lub kilku kondygnacji muru. W takich warunkach sama długość oparcia nie odpowiada jeszcze na pytanie o bezpieczeństwo. Potrzebne są obliczenia obejmujące nośność na zginanie, ścinanie, ugięcie i docisk na podporze.
Jeżeli wykonawca proponuje zmniejszenie oparcia, bo „tak robi się na każdej budowie”, poprosiłbym o konkretną podstawę w instrukcji produktu albo zgodę projektanta. To niewielka oszczędność czasu, która nie uzasadnia ryzyka późniejszych napraw.
Najbezpieczniejsza zasada dla inwestora
Przyjmij, że nadproże powinno zachodzić na mur dokładnie tyle, ile podaje producent lub projekt konstrukcyjny. Orientacyjnie będzie to 10-15 cm dla części belek żelbetowych, 15 cm dla wybranych nadproży sprężonych i 20-25 cm dla wielu rozwiązań z betonu komórkowego.
Najpierw zmierz otwór w świetle, potem dodaj dwa wymagane odcinki podparcia i wybierz prefabrykat o długości nie mniejszej niż wynik. Jeśli obciążenie jest duże albo otwór nietypowy, nie opieraj decyzji wyłącznie na tabeli z internetu. Dobrze dobrane nadproże to nie tylko odpowiednia długość, lecz także właściwy typ, kierunek montażu, podłoże i sposób wykonania całej strefy nad otworem.
