Projekt domu jest gotowy, ale na mapie do celów projektowych widać przebieg gazociągu? To moment, w którym kilka decymetrów może zdecydować o ustawieniu budynku, garażu i ogrodzenia. Wyjaśniam, jaka jest wymagana odległość budynku od gazociągu średniego ciśnienia, jak rozumieć strefę kontrolowaną, co zmienia wiek sieci i jak sprawdzić działkę przed zakupem.
Najważniejsze liczby przed rozpoczęciem projektu
- 0,5 m od osi gazociągu to podstawowe minimum dla sieci średniego ciśnienia do 0,5 MPa.
- Strefa kontrolowana ma zwykle 1 m szerokości, czyli po 0,5 m po obu stronach osi przewodu.
- Starsze gazociągi mogą mieć znacznie szersze strefy wynikające z przepisów przejściowych.
- Drzew nie sadzi się bliżej niż 2 m od osi gazociągu o średnicy do DN 300.
- Odległość mierzy się od osi przewodu, a nie od widocznego słupka, skrzynki ani krawędzi rury.
Najczęściej wystarczy 0,5 m od osi, ale trzeba wiedzieć, co mierzysz
Polskie przepisy zaliczają gazociągi średniego ciśnienia do przewodów o maksymalnym ciśnieniu roboczym powyżej 10 kPa do 0,5 MPa włącznie. Dla takiej sieci szerokość strefy kontrolowanej wynosi 1 m łącznie. Oznacza to 0,5 m po każdej stronie osi gazociągu.
W tej strefie nie powinno się wznosić obiektów budowlanych. Rozporządzenie dotyczące warunków technicznych sieci gazowych wskazuje też, że inne obiekty budowlane należy lokalizować co najmniej w odległości równej połowie szerokości strefy kontrolowanej, czyli zwykle 0,5 m od osi przewodu.
To minimum bywa zaskakująco małe. Trzeba jednak pamiętać, że nie jest to odległość od krawędzi rury. Na mapie projektowej liczy się oś gazociągu, a od niej wyznacza się granicę strefy. Jeżeli przewód przebiega ukośnie względem domu, analizuje się najbliższy punkt projektowanego obrysu budynku, a nie tylko odległość do jego narożnika wybranego „na oko”.
Dlaczego w projekcie lepiej zostawić większy zapas
Sam wymóg 0,5 m nie oznacza, że warto ustawiać ścianę niemal przy granicy strefy. Fundamenty, odwodnienie, docieplenie, okap, opaska wokół domu i późniejsze prace ziemne mogą utrudnić operatorowi dostęp do sieci. Ja przy planowaniu domu przy czynnym gazociągu zostawiłbym praktyczny zapas kilku metrów, jeśli pozwala na to kształt działki.
Większy odstęp nie zawsze jest obowiązkowy, ale zwykle upraszcza uzgodnienia i zmniejsza ryzyko kolizji przy budowie. Szczególnie ważne jest to na małych parcelach, gdzie atrakcyjne ustawienie domu może później zablokować miejsce na przyłącza, podjazd albo bezpieczne odwodnienie.
Nie myl gazociągu z szafką gazową

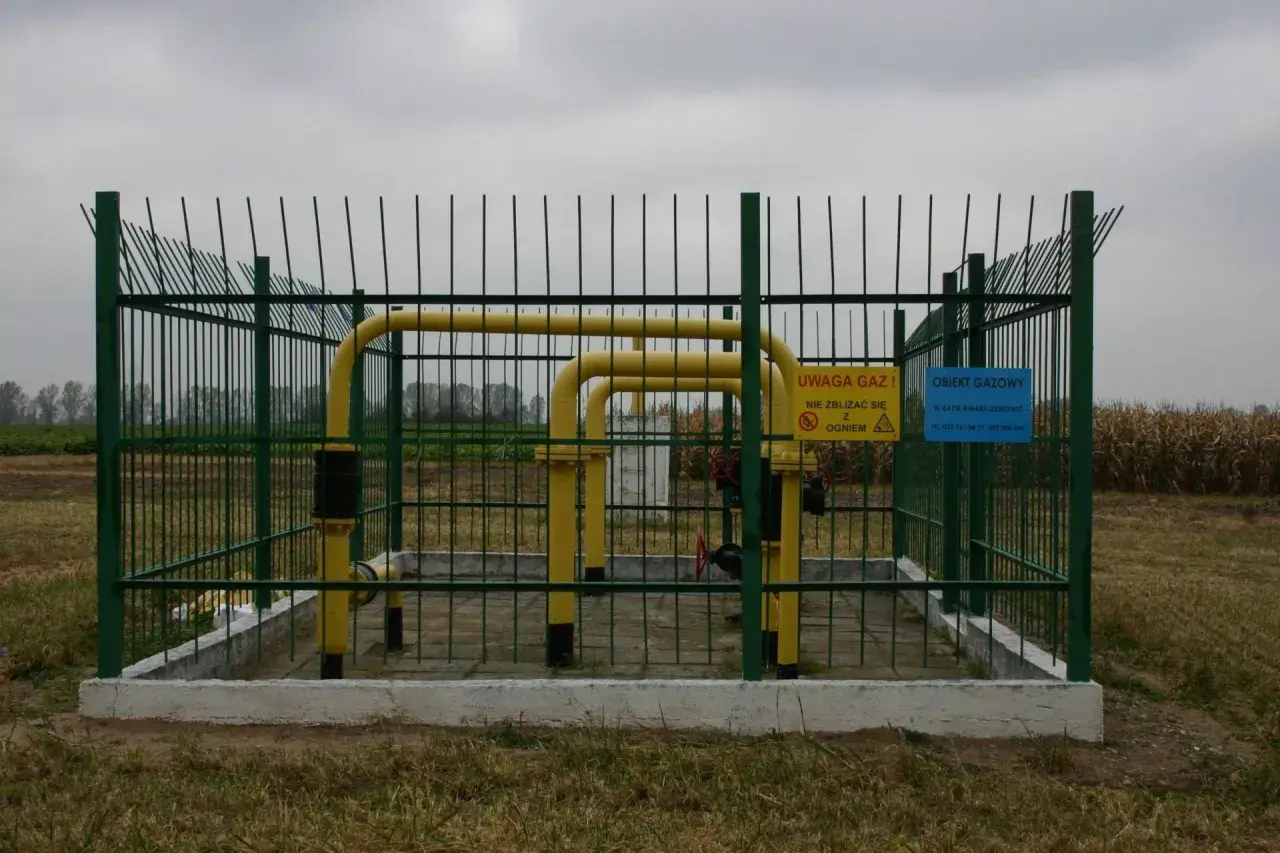

Podziemny gazociąg, przyłącze i zespół gazowy na przyłączu to różne elementy. W przypadku szafki z reduktorem lub zespołu gazowego obowiązują dodatkowe zasady związane ze strefą zagrożenia wybuchem. Jej zasięg zależy od konkretnego urządzenia i nie można go zastąpić prostym pomiarem 0,5 m.
Dlatego przed ustawieniem budynku trzeba ustalić, czy na mapie znajduje się główna sieć, przyłącze, punkt gazowy czy większy zespół redukcyjno-pomiarowy. Ta różnica może zmienić wynik analizy.
Strefa kontrolowana nie kończy się na zakazie budowy
Strefa kontrolowana ma chronić gazociąg przed uszkodzeniem i zapewnić operatorowi możliwość jego eksploatacji. W jej obrębie nie chodzi więc wyłącznie o samą ścianę domu. Problemem może być również wykop pod fundament, zbiornik na deszczówkę, ciężkie utwardzenie terenu albo składowanie materiałów budowlanych.
Prace w strefie kontrolowanej powinny być wykonywane dopiero po uzgodnieniu sposobu ich realizacji z operatorem sieci. W praktyce operator może określić sposób prowadzenia wykopu, zabezpieczenie przewodu, wymagany nadzór albo zakaz używania ciężkiego sprzętu w bezpośrednim sąsiedztwie rury.
| Element na działce | Co trzeba sprawdzić |
|---|---|
| Budynek mieszkalny lub gospodarczy | Położenie poza strefą kontrolowaną i zgodność z projektem zagospodarowania działki |
| Garaż, wiata, altana | Nie zakładać automatycznie, że mały obiekt można postawić bliżej sieci |
| Ogrodzenie | Uzgodnienie z operatorem, zwłaszcza gdy fundamenty lub słupki wymagają głębokich wykopów |
| Podjazd i kostka brukowa | Możliwość późniejszego dostępu do gazociągu oraz warunki prowadzenia robót |
| Drzewa | Co najmniej 2 m od osi przewodu do DN 300, a przy większej średnicy 3 m |
Najczęściej pomijanym elementem są drzewa. Nawet gdy dom znajduje się poza pasem 0,5 m, duże drzewo posadzone zbyt blisko osi może naruszać osobne ograniczenie. W ogrodzie przy gazociągu lepiej wybierać niskie nasadzenia i zostawić pas techniczny bez głębokiego systemu korzeniowego.
Odległość od gazociągu nie zastępuje też przepisów o odległości budynku od granicy działki. Jeżeli przewód biegnie blisko ogrodzenia, trzeba osobno zastosować zasady dotyczące sytuowania ścian przy granicy oraz ustalenia miejscowego planu albo decyzji o warunkach zabudowy.Stary gazociąg może oznaczać zupełnie inne ograniczenia
Największy błąd polega na przyjęciu, że każdy gazociąg średniego ciśnienia ma identyczny pas ochronny. Dla przewodów wybudowanych albo objętych pozwoleniem na budowę przed 12 grudnia 2001 roku stosuje się przepisy przejściowe i tabelę z załącznika nr 2 do rozporządzenia.
W przypadku starszej sieci szerokość strefy może zależeć od rodzaju obiektu, średnicy przewodu i ciśnienia nominalnego. Dla niektórych starych gazociągów o ciśnieniu powyżej 0,4 MPa tabela przewidywała przy budynkach mieszkalnych nawet 30 m szerokości strefy, czyli po 15 m od osi. Nie oznacza to, że taki wymiar dotyczy każdej starej rury, dlatego konieczna jest identyfikacja konkretnego odcinka.
| Rodzaj sieci | Orientacyjna zasada | Ryzyko błędnej oceny |
|---|---|---|
| Gazociąg średniego ciśnienia wybudowany według obecnych zasad | 1 m strefy kontrolowanej, zwykle 0,5 m od osi | Nieuwzględnienie dodatkowych warunków operatora |
| Gazociąg starszy, objęty przepisami przejściowymi | Strefa ustalana według załącznika nr 2 | Znacznie większy pas ograniczeń niż na nowej mapie |
| Gazociąg podwyższonego średniego ciśnienia | Co najmniej 2 m strefy, zwykle 1 m od osi | Potoczne określenie „średnie ciśnienie” może być nieprecyzyjne |
Jak sprawdzić działkę przed zakupem lub projektem
Do wstępnej oceny można wykorzystać mapę uzbrojenia terenu, ale traktuję ją tylko jako punkt wyjścia. Najpewniejszą podstawą jest aktualna mapa do celów projektowych oraz pisemne potwierdzenie parametrów sieci od właściwego operatora.
- Sprawdź przebieg gazociągu na mapie zasadniczej i mapie do celów projektowych.
- Ustal, czy jest to sieć główna, przyłącze, punkt gazowy czy zespół redukcyjno-pomiarowy.
- Poproś operatora o potwierdzenie średnicy, maksymalnego ciśnienia roboczego i daty wybudowania przewodu.
- Wyznacz strefę kontrolowaną od osi gazociągu, a nie od granicy działki lub widocznego oznacznika.
- Sprawdź miejscowy plan zagospodarowania przestrzennego albo warunki zabudowy.
- Przekaż wszystkie ustalenia projektantowi przed wyborem konkretnego projektu domu.
Operatorami sieci dystrybucyjnej są zwykle lokalne przedsiębiorstwa gazownicze, natomiast przy większych gazociągach przesyłowych właściwy może być inny podmiot. W dokumentach szukałbym nie tylko samej nazwy sieci, ale też informacji o pasie eksploatacyjnym, służebności przesyłu i ograniczeniach w prowadzeniu robót.
Nie opierałbym decyzji wyłącznie na zapewnieniu sprzedającego, że „domy w okolicy stoją blisko rury”. Istniejący budynek mógł powstać według starszych przepisów, mieć indywidualne uzgodnienia albo znajdować się poza faktyczną osią przewodu, która na starej mapie została naniesiona niedokładnie.
Co zrobić, gdy budynek koliduje z trasą sieci
Najprostsze rozwiązanie to przesunięcie budynku, garażu albo części ogrodu. Czasem wystarczy zmiana usytuowania domu o 1-2 m, aby wyjść ze strefy i uniknąć wielotygodniowych uzgodnień. Przy małej działce może to jednak wpłynąć na odległość od granic, wjazd, taras i przyłącza.
Jeśli przesunięcie nie wchodzi w grę, projektant powinien najpierw uzyskać konkretne warunki od operatora. Możliwe rozwiązania mogą obejmować przebudowę lub przełożenie sieci, zmianę trasy przyłącza albo zastosowanie zabezpieczeń technicznych. Każde z nich wymaga osobnej oceny i może oznaczać dodatkowe koszty oraz formalności.
Sama ustna zgoda pracownika operatora nie jest wystarczającym zabezpieczeniem. Nie traktowałbym też zwykłego uzgodnienia robót jako automatycznego odstępstwa od zakazu lokalizacji obiektu w strefie kontrolowanej. Wszystkie ustalenia powinny znaleźć się w dokumentacji i zostać uwzględnione przez osobę posiadającą odpowiednie uprawnienia budowlane.
Przeczytaj również: Jak wypełnić tablicę informacyjną budowy? 6 wymaganych danych
Przykład praktyczny
Załóżmy, że oś gazociągu przebiega 3 m od granicy działki. Przy aktualnej sieci średniego ciśnienia granica podstawowej strefy wypada 0,5 m od osi, więc formalnie pozostaje jeszcze 2,5 m do granicy. Jeżeli dom ma stanąć 4 m od granicy, jego ściana znajdzie się około 1 m od osi gazociągu i spełni podstawowe wymaganie dotyczące sieci.Nie oznacza to jednak, że można bez dodatkowych ustaleń wykonać głęboki fundament, posadzić tuje w zwartej linii albo ustawić zbiornik retencyjny nad przewodem. W tym przykładzie trzeba jeszcze sprawdzić średnicę rury, lokalizację drzew, dostęp operatora i pozostałe przepisy działkowe.
Najbezpieczniejszy punkt wyjścia do decyzji o działce
Dla typowego, nowego gazociągu średniego ciśnienia do 0,5 MPa przyjmuje się zwykle minimum 0,5 m od osi przewodu do budynku. To odpowiedź przydatna na początku analizy, ale nie powinna zastępować sprawdzenia daty budowy, parametrów sieci i dokumentów operatora.
Jeżeli dopiero kupuję działkę, najpierw żądam aktualnej mapy i pisemnych informacji o gazociągu, a dopiero później wybieram projekt domu. Taka kolejność kosztuje znacznie mniej niż zmiana projektu, przesuwanie fundamentów albo próba wyjaśniania kolizji już po rozpoczęciu budowy.
